Lieu d'origine: | La Chine |
Nom de marque: | Metalwork |
Certification: | CE, ISO, CCC |
Numéro de modèle: | CNC-3000 |
Quantité de commande min: | 1 jeu |
---|---|
Prix: | Negotiable |
Détails d'emballage: | 1 x 20' généraliste |
Délai de livraison: | 40 jours |
Conditions de paiement: | L / C, T / T |
Capacité d'approvisionnement: | 100 jeux par mois |
Système de commande numérique par ordinateur: | Hypertherm, Fangling, etc. | Source de plasma: | Hypertherm, Victor, etc. |
---|---|---|---|
Contrôleur de taille: | Hongyuda, Hypertherm, etc. | Logiciel d'emboîtement: | FastCAM, InteGNPS, etc. |
Mode de coupe: | Plasma/gaz | Moteur: | Panasonic |
Réducteur: | Shimpo, Neugart | ||
Surligner: | machine de découpage du métal CNC,Découpeuse d'acier de commande numérique par ordinateur |

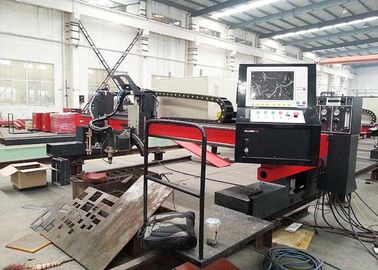

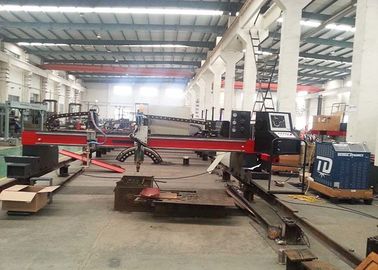

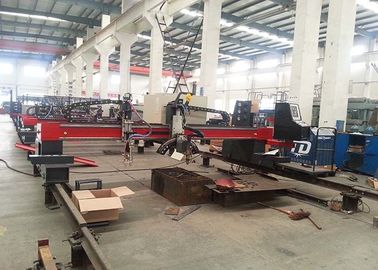

Double coupeur latéral de plat de gaz de plasma de commande numérique par ordinateur de Panasonic de mode d'entraînement avec la coupe de biseau de plasma
La découpeuse taillante de rotation de commande numérique par ordinateur est conçue par notre société pour répondre au besoin du développement de la construction navale. La torche rotatoire adopte la structure de la rotation plus le débattement, c'est-à-dire, la direction transversale rotate+45, la direction longitudinale deflect+45. Le composé du degré de rotation et de débattement peut réaliser la coupe biseautée immobile et variable géométrique de courbe. Le point initial de la rotation transversale et du débattement longitudinal sont l'objet coupant le point. Cette structure se protège non seulement contre interfèrent du câble et de la trachée de plasma mais également peuvent recouvrir couper le point et le point de débattement de sorte que pour ne pas mener au débattement du degré de coupure. Il y a alignement initial et dispositifs anti-collision sur la base de torche de coupe, de cette façon, le travail de torche de coupe de plasma plus sûr.
Caractéristiques :
1. En conduisant l'extrémité et les poutres transversales adoptez la structure de soudure de poutre en caisson dont l'effort a été soulagé, il comporte la structure compacte, le poids léger, la bonne rigidité, la petite déformation et l'aspect artistique.
2. L'entraînement de la poutre longitudinale principale d'extrémité et le déplacement de la torche transversale adopte le conducteur et le moteur servo du Japon Panasonic qui conduit le réducteur du Japon SHIMPO par l'embrayage de support-et-pignon.
3. Le côté de conduire la poutre d'extrémité équipée des roues de guidage horizontales qui peuvent inciter la presse de guidage de roue à clôturer étroitement en ajustant son axe excentrique, donc, la stabilité et l'exactitude pendant le déplacement de totalité peut être assurément.
4. Tous les rails de guide longitudinaux sont ont fait par la voie de forte intensité, toute la surface de contact de voie ont la précision usinant et des supports de meulage précis sont installés en dehors de la manière de guide.
5. Les rails de guide longitudinaux sont affermis par le panneau de support de plaque de pression et la douille se reliante, qui peuvent assurer la rectitude et le parallélisme longitudinaux du rail.
6. La bougie et le contrôleur automatiques de taille de la torche peuvent être choisis selon l'exigence de client, avec l'opération commode.
Paramètres techniques :
Modèle | CNC3000 | CNC3500 | CNC4000 | CNC5000 | CNC6000 | CNC7000 | CNC8000 |
Largeur de coupe efficace (millimètre) | 2200 | 2700 | 3200 | 4200 | 5200 | 6200 | 7200 |
Largeur de voie (millimètre) | 3000 | 3500 | 4000 | 5000 | 6000 | 7000 | 8000 |
Longueur de coupe efficace (m) | 2m moins que la longueur de voie | ||||||
Épaisseur de coupe (millimètre) | Flamme : 5-120 plasma (de 300mm maximum) : 1-80 (dépend de la puissance du plasma). | ||||||
Composantes de base | |||||||
Mode de coupe | Plasma et Oxygène-carburant/flamme | ||||||
Conduisez le mode | Moteur servo, Double-side | ||||||
Nombre de torche de coupe | Personnalisation | ||||||
Moteur d'entraînement | Panasonic/Yaskawa | ||||||
Contrôleur de commande numérique par ordinateur | Le BORD micro pro, AFFILENT pro, KP, Burney, ESAB | ||||||

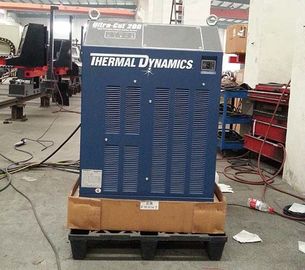

Puissance disponible de plasma | Hypertherm, Kjellberg, dynamique thermique, ESAB | ||||||
Logiciel de programmation | Hypertherm ProNest, Hypertherm TurboNest, professionnel de FASTCAM | ||||||
Tension de puissance | 3×380V±10% 50Hz/selon l'état local de l'utilisateur | ||||||
Langue d'opération | Langue multi, de base : Anglais |
Détails de machine :
Constitution de machine 3. La double commande adopte la structure symétrique. |
|
Transmission1. Le vitesse-support conduisant des mouvements sans espace d'engagement assurent le fonctionnement de machine lisse à la grande vitesse ;2. Réducteur de transmission : COUSEZ, la torsion à haute production à faible bruit. |
|
Conduisez le modèle Entraînement de Bi-side de moteur servo à C.A. du Japon ou de moteur pas à pas. Réducteur de shimpo du Japon ou réducteur planétaire de technologie allemande. |
|
Rail de guide Mode de processus : Broyeur de haute précision ; Exactitude longitudinale de support : catégorie 7 ; Unité de longueur : 1.0M ou 2.0M. |
|
Système de commande numérique par ordinateur1. affichage d'affichage à cristaux liquides de 10,4 pouces ; Changhaï ou système américain de commande numérique par ordinateur de marque est facultatif |
