Lieu d'origine: | La Chine |
Nom de marque: | Metalwork |
Certification: | CE, ISO, CCC |
Numéro de modèle: | CNC5-4000 |
Quantité de commande min: | 1 jeu |
---|---|
Prix: | Negotiable |
Détails d'emballage: | 1 x 20' généraliste |
Délai de livraison: | 30 JOURS |
Conditions de paiement: | L / C, T / T |
Capacité d'approvisionnement: | 100 jeux par mois |
Système de commande numérique par ordinateur: | Hypertherm, Fangling, etc. | Contrôleur de taille: | Hongyuda, Hypertherm, etc. |
---|---|---|---|
Logiciel d'emboîtement: | FastCAM, InteGNPS, etc. | Torche de coupe: | 9+1 |
Moteur: | Panasonic | Réducteur: | Shimpo, Neugart |
couleur: | Red+black, Blue+yellow ou adapté aux besoins du client | Garantie: | 1 année |
Surligner: | foreuse de poutre en double T de commande numérique par ordinateur,Machine d'Assemblée de poutre en double T |
Type de portique de la série CNC5 découpeuse verticale tête multi de bande pour la poutre en double T
Description de produit :
Cette série de découpeuse de commande numérique par ordinateur est un équipement de haute performance, qui emploie la commande simple ou double et combine la gestion par ordinateur, le mwchanism de précision et l'oxycoupage.
1. En conduisant l'extrémité et les poutres transversales adoptez la structure de soudure de poutre en caisson dont l'effort a été soulagé, il comporte la structure compacte, le poids léger, la bonne rigidité, la petite déformation et l'aspect artistique.
2. L'entraînement de la poutre longitudinale principale d'extrémité et le déplacement de la torche transversale adopte le conducteur et le moteur servo du Japon Panasonic qui conduit le réducteur du Japon SHIMPO par l'embrayage de support-et-pignon.
3. Le côté de conduire la poutre d'extrémité équipée des roues de guidage horizontales qui peuvent inciter la presse de guidage de roue à clôturer étroitement en ajustant son axe excentrique, donc, la stabilité et l'exactitude pendant le déplacement de totalité peut être assurément.
4. Tous les rails de guide longitudinaux sont ont fait par la voie de forte intensité, toute la surface de contact de voie ont la précision usinant et des supports de meulage précis sont installés en dehors de la manière de guide.
5. Les rails de guide longitudinaux sont affermis par le panneau de support de plaque de pression et la douille se reliante, qui peuvent assurer la rectitude et le parallélisme longitudinaux du rail.
6. La bougie et le contrôleur automatiques de taille de la torche peuvent être choisis selon l'exigence de client, avec l'opération commode.
7. Il y a intercepteur de raté équipé sur la torche qui peut prévenir les risques en matière de sécurité pendant le processus de coupe.
Paramètres techniques :
Modèle | CNC5-3000 | CNC5-4000 | CNC5-5000 |
Mesure (millimètre) | 3000 | 4000 | 5000 |
Largeur de coupe efficace (millimètre) | 230-2200 | 230-3200 | 230-4200 |
Longueur de rail (millimètre) | 12000 / 14000 | 12000 / 14000 | 12000 / 14000 |
Longueur de coupe efficace (millimètre) | 10000 / 12000 | 10000 / 12000 | 10000 / 12000 |
Torche de coupe de commande numérique par ordinateur | 2 | 2 | 2 |
Torche de coupe de bande | 9 | 9 | 9 |
Épaisseur de coupe (millimètre) | 6~100 | 6~100 | 6~100 |
vitesse courante de NO--devoir | 4000 mm/mm | ||
Conduisez le mode | Choisissez/double | Choisissez/double | Double |
Précision de coupe | ±0.5mm/mm | ||
Répétez la précision de capacité | ±0.5mm/mm |

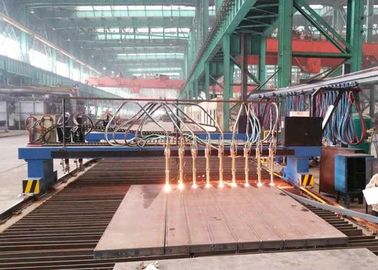

Exposition de machine :
Portée d'approvisionnement :
1, unité de vue : Poutre, tuyau, broadwise poutre et longitude et broadwise réducteur et etc.
2, unité de voie : Guide et accessoires. La taille de guide est 14m*2PCS.
3, coupant l'unité d'arme à feu : Gun*10PCS de coupure simple linéaire et accessoires.
4, système de contrôle électrique : L'armoire de commande électrique, longitude et circule en voiture broadwise et des accessoires.
5, unité de source de gaz : Tuyau en caoutchouc d'air principal, suspendant glissant le véhicule et etc.
6, pièces de rechange : 1 ensemble
Documents avec des marchandises :
1, instructions comprenant la carte de l'électricité et gaz.
2, certificat
3, bordereau d'expédition
4, sur le dessin d'installation de site pour jeter des fondements.
Engagement de qualité d'équipement :
A, tous les produits notre société produite sont conforme au ressortissant et aux entreprises standard.
B, nos produits devrait rencontrer tous les impératif technique et paramètres, et assure la fonction sûre et stable.
C, nous enverrons des travailleurs au chantier de l'acheteur pour s'engager dedans et instruire l'installation et l'essai, jusqu'à ce que l'équipement soit opérationnel. Nous formons également l'opérateur d'équipement et le personnel d'entretien pour l'utilisateur.
D, la période de garantie d'équipement est d'un an. Pendant cette période, parce que la panne non provoquée par mis-opération par l'utilisateur, nous serons responsables de la réparation et remplacerons.
E, après la période de garantie, nos sociétés veulent également l'observation pour le besoin et l'entretien de client.
