| Lieu d'origine: | La Chine |
| Nom de marque: | Metalwork |
| Certification: | CE, ISO, CCC |
| Numéro de modèle: | VS1-24KV |
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Paquet de Plywooden |
| Délai de livraison: | 20 jours |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 100 ensembles par mois |
| Modèle: | VS1 (ZN63A) - 24KV | Rupture de la capacité: | 20, 25, 31.5KA |
|---|---|---|---|
| Tension évaluée: | 24KV | Courant évalué: | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| La vie mécanique: | 10000 fois | Tension de moteur: | DC/AC 110V 220V |
| Mécanisme: | Remplissage d'énergie de ressort | Garantie: | 1 an |
| Surligner: | Disjoncteur de vide avec aspirable,Disjoncteur du vide 31.5KA,Disjoncteur de vide de DC110V |
||

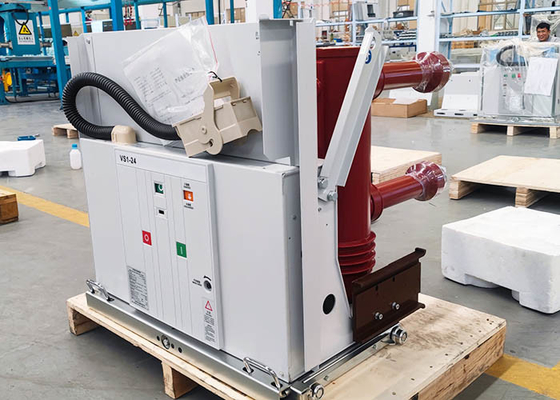

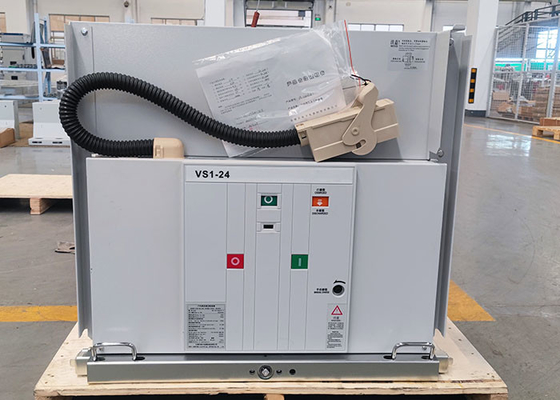

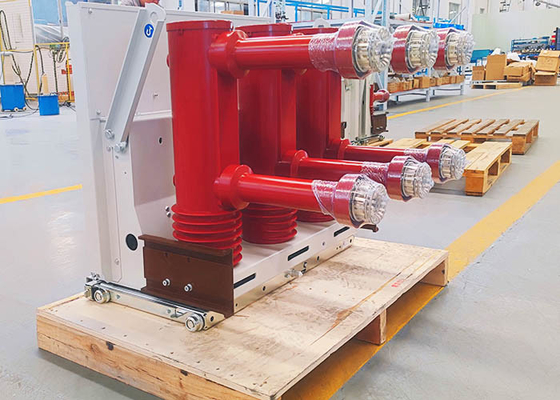

Le disjoncteur à haute tension d'intérieur et extérieur de la série VS1-24 de vide est C.A. triphasé 50Hz, tension évaluée du dispositif 2KV. Pour des entreprises industrielles et extrayantes, centrales et sous-stations en tant que buts de contrôle et de protection de matériel électrique, et pour l'opération fréquente de l'endroit.
1. La boucle principale de circuit adopte l'isolation composée.
2. L'arc-descendeur de vide est produit par des fabricants de dessus-catégorie et nous pouvons également installer l'arc-descendeur étranger de vide selon les besoins des utilisateurs.
3. Courant évalué : 630A~3150A. Courant évalué de renvoi aux 22 mètres de court-circuit : 20K~31.5KA.
4. Résistance mécanique : 20 000 fois.
5. Il a passé l'essai électrique de commutation de capacité et il n'y a aucun rallumage.
6. Il peut être employé dans la région de plateau de la tension 12KV et de 4 500 mètres d'altitude.
Paramètres techniques :
| Articles | Unité | Date | ||
| Tension évaluée |
Kilovolt | 24 | ||
| Tension de tenue aux chocs évaluée | 125 | |||
| Tension de tenue de fréquence de puissance à court terme évaluée (1min) | 65 | |||
| Fréquence évaluée | Hertz | 50 | ||
| Rupture évaluée de court-circuit actuelle | KA | 20 | 25 | 31,5 |
| Courant évalué | 630 1250 | 630 1250 | 1250 1600 2000 2500 3150 | |
| Courant à court terme évalué de tenue | KA | 20 | 25 | 31,5 |
| Courant tolérable maximal évalué | 50 | 63 | 80 | |
| Court-circuit évalué rendant actuel (valeur de crête) | 50 | 63 | 80 | |
| Tension de tenue de fréquence de puissance secondaire de circuit (1min) | V | 2000 | ||
| Ordre évalué d'opération | Open-0.3S-Close ouvrent 180S-Close s'ouvrent | |||
| Durée évaluée du courant de court-circuit | S | 4 | ||
Évalué choisissez/banque dos à dos de capacité cassant le courant Courant de rupture réglé
| 400/400 | |||
| Temps s'ouvrant (tension évaluée) | Mme | 20~50 | ||
| L'heure exacte (tension évaluée) | Mme | 35~70 | ||
| La vie mécanique | périodes | 10000 | ||
| Court-circuit évalué cassant des périodes de rupture actuelles | périodes | 20 | ||
| L'usage permis accumulent l'épaisseur des contacts mobiles et statiques | millimètre | 3 | ||
| Tension fermante évaluée d'opération | v | AC110/220 DC110/220 | ||
| Tension s'ouvrante évaluée d'opération | v | AC110/220 DC110/220 | ||
| Tension évaluée de moteur de stockage de l'énergie | v | AC110/220 DC110/220 | ||
| Puissance évaluée de moteur de stockage de l'énergie | W | 70 | ||
| Temps de stockage de l'énergie | s | ≤15S | ||
| Distance d'ouverture de contact | millimètre | 14±1 | ||
| Course de contact | millimètre | 3.5±1 | ||
| Temps de rebond de contact | Mme | ≤2 | ||
S'ouvrir et se fermer triphasés hétérogénéité | Mme | ≤2 | ||
| Vitesse s'ouvrante moyenne (avant 8mm) | m/s | 1.4±0.2 | ||
| Vitesse de rapprochement moyenne | m/s | 0.7±0.2 | ||
| Amplitude s'ouvrante de rebond de contact | Mme | ≤2 | ||
| Résistance principale de circuit | Ω | ≤80 (630A) ≤60 (1250A) ≤40 (1600~2000A) ≤25 (au-dessus de 2500A) | ||
