Série FN, machine de soudage à couture longitudinale à résistance 35~160KVA


Machine de soudage à couture longitudinale à résistance de la série FN


La machine de soudage à couture longitudinale à résistance de la série FN est une soudure industrielle spécialisée conçue pour produire des coutures droites continues de haute résistance avec une consistance exceptionnelle.Disponible dans des puissances nominales de 35 KVA à 160 KVA, cette machine à souder à couture droite est conçue pour la fabrication de joints longitudinaux dans des cylindres, des conduits, des panneaux et des sections structurelles.autres véhicules à moteur à combustionLa série FN combine une construction mécanique robuste avec un suivi linéaire précis pour fournir dessoudures en ligne droite de haute qualité dans des environnements de production exigeants.


Résumé du produit:

Le soudeur à couture en ligne droite de la série FN fonctionne sur le principe de la superposition des soudes à point de résistance dans un alignement linéaire précis.Deux roues de soudage parallèles (électrodes) pressent les pièces de travail ensemble pendant que le courant électrique contrôlé passe à travers la zone de contactLorsque la pièce est alimentée par les roues ou que la tête de soudage se déplace sur une trajectoire fixe, elle crée une couture continue et uniforme sur toute sa longueur.La machine dispose de systèmes de guidage linéaire de précision et prend en charge à la fois les modes de soudage continu et pulsé pour des résultats optimaux sur divers matériaux.


Structure de la machine et composants clés:

• Cadre en acier soudé à haute résistance avec rails de guidage de précisionIl assure une rigidité exceptionnelle et maintient un alignement linéaire parfait tout au long du processus de soudage.
• Système de pression pneumatique avec actionnement linéaireIl fournit une force d'électrode constante sur toute la longueur de la soudure, avec une pression réglable pour différentes épaisseurs de matériau.
• Assemblage de roue de soudage synchroniséeLes roues à double électrode maintiennent un alignement parallèle parfait pour les applications de soudage en ligne droite.
• Transformateur de soudage- entrée monophasique de 380 V, conçue pour un cycle de fonctionnement de 50% en fonctionnement industriel continu.
• Moteur CC et système d'entraînement linéaireIl est doté d'un réglage de vitesse sans pas de 0 à 3,2 m/min avec compensation de tension intégrée pour un déplacement linéaire constant.
• Contrôleur de soudage longitudinal de la série KF9Unité de commande spécialisée avec des encodeurs rotatifs tactiles et des cadrans pour un réglage précis du courant de soudage, de la vitesse de déplacement, du temps de pression et des séquences d'impulsions pour les applications en ligne droite.
• Contacteur SCR à l'état solideIl assure une commutation fiable et sans entretien des courants de soudage élevés.
• Système de refroidissement intégréProtège les composants critiques contre la surchauffe pendant un fonctionnement prolongé.
• Système de fixation de la pièce- Des mécanismes de serrage et de support personnalisables pour maintenir un alignement parfait lors du soudage en ligne droite.

Principales caractéristiques et avantages:

• Contrôleur de soudage linéaire spécialisé KF9Il est doté d'un encodeur rotatif intuitif et de cadrans spécialement calibrés pour les paramètres de soudage par couture en ligne droite, garantissant un contrôle précis sans programmation complexe.
• Système de suivi linéaire de précisionIl maintient un alignement parfait des roues et une pression constante sur toute la longueur de la soudure pour une qualité de couture uniforme.
• Contrôle du courant sans pas et de la vitesse de déplacement- La régulation continue du courant de soudage et de la vitesse de déplacement linéaire permet un réglage fin pour différents matériaux et épaisseurs.
• Mode de soudage double• Prend en charge à la fois le soudage à couture continue pour la productivité et le soudage à couture pulsée pour les matériaux sensibles à la chaleur ou les variations d'épaisseur.
• Compatibilité des matériaux polyvalentsCapable de souder l'acier au carbone, l'acier inoxydable, l'acier galvanisé et les alliages d'aluminium d'une épaisseur de 0,4 mm à 3,5 mm + 3,5 mm.
• Systèmes de fixation réglablesIl est adapté à différentes tailles et formes de pièces pour les applications de soudage en ligne droite.
• Efficacité élevée de la productionLe processus de soudage automatique en ligne droite réduit considérablement le travail manuel et augmente le débit.

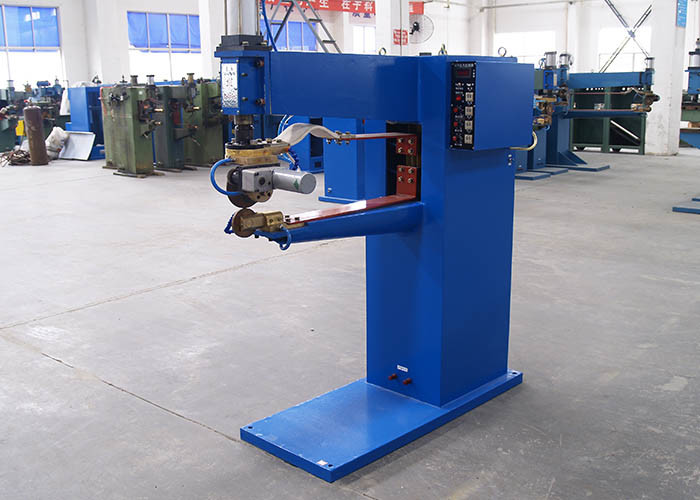

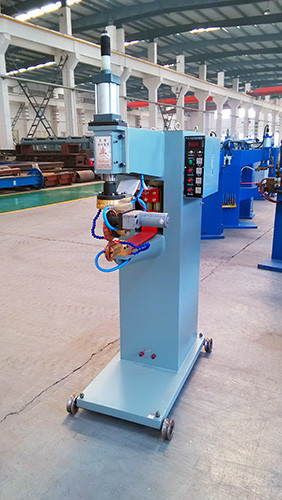

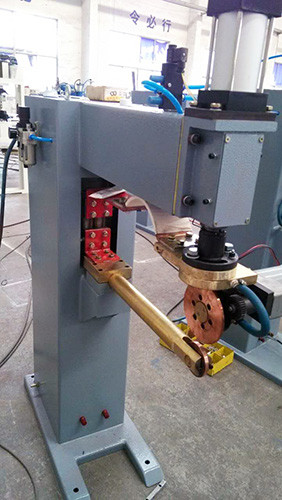

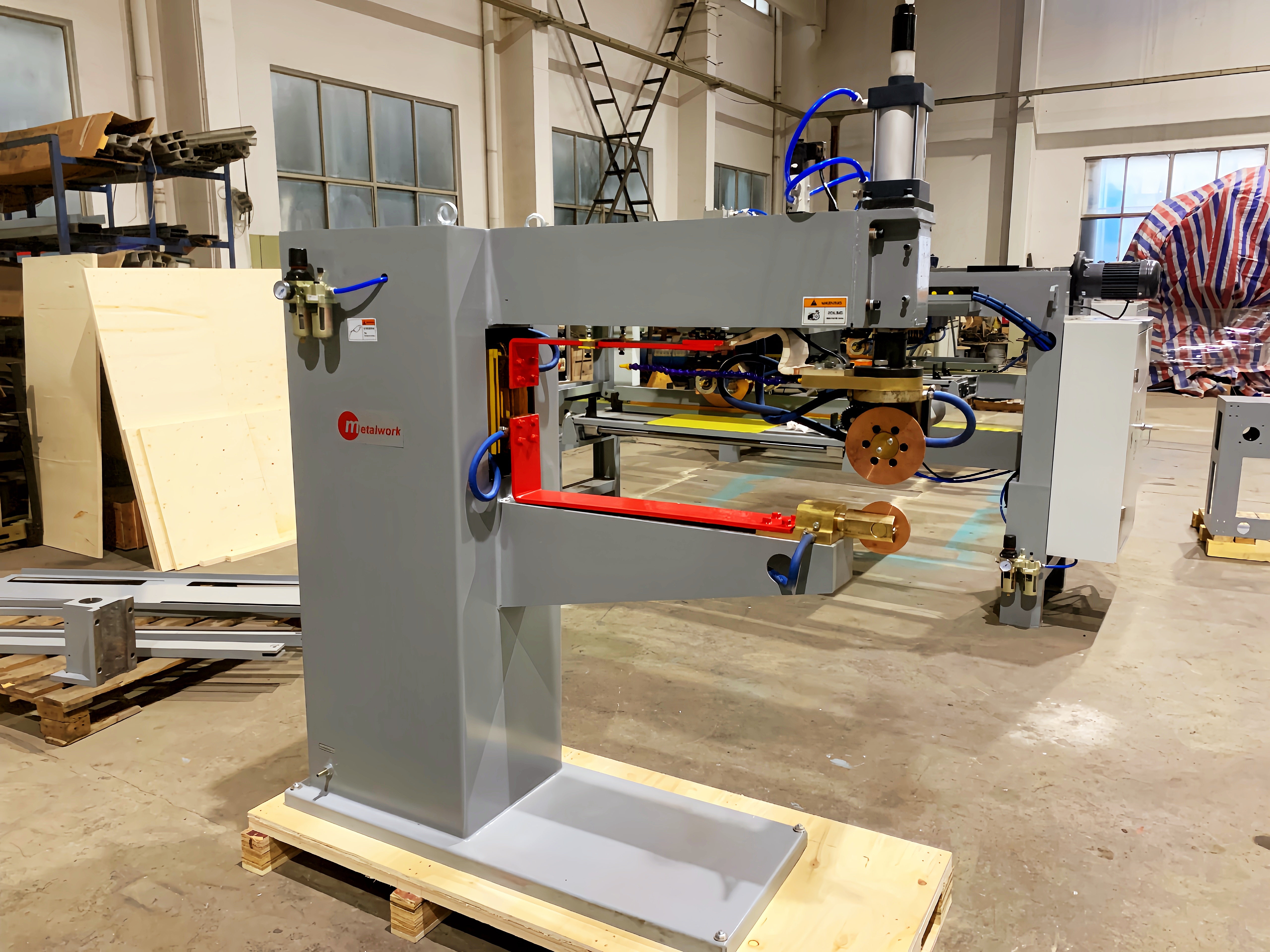

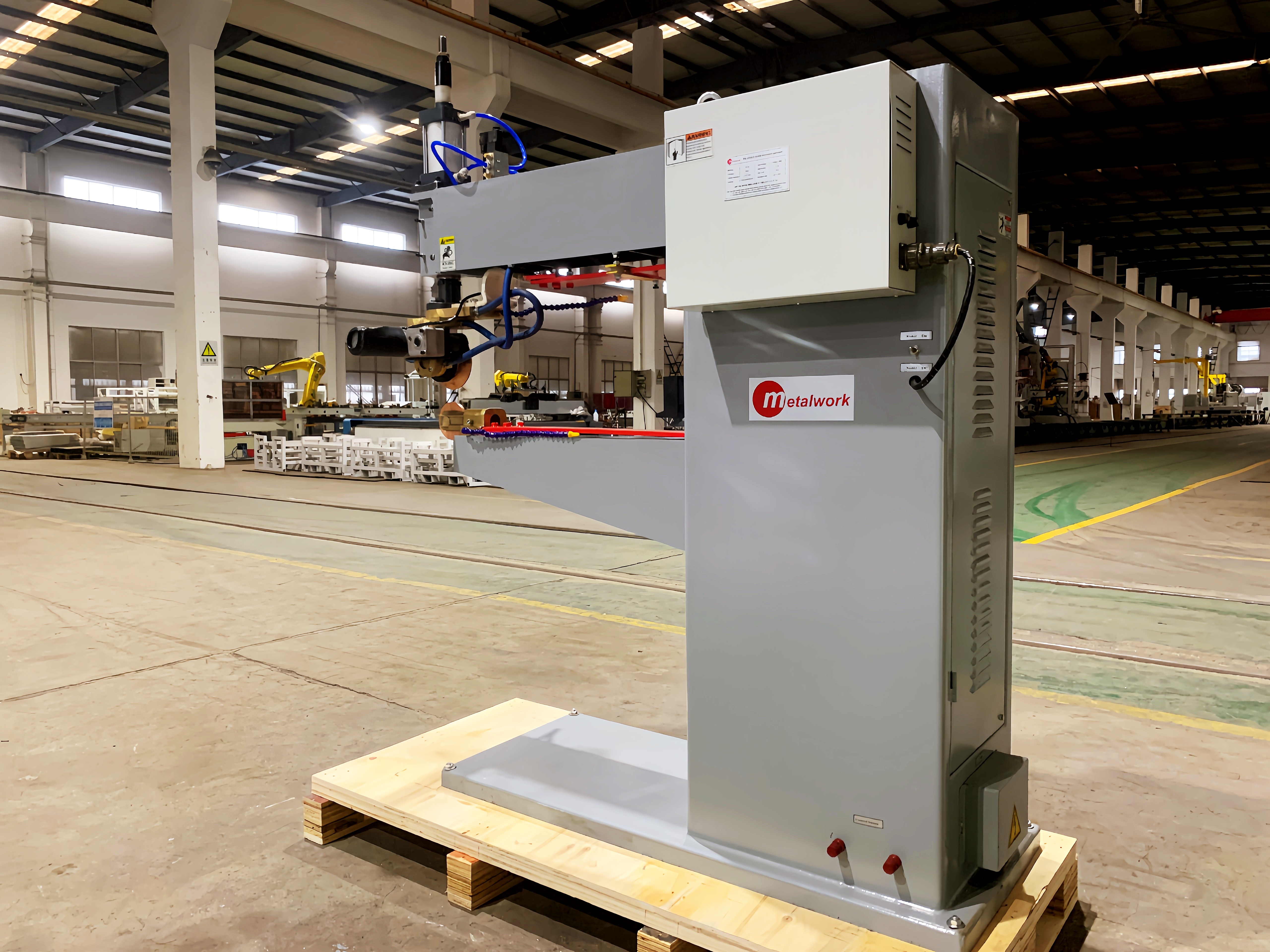

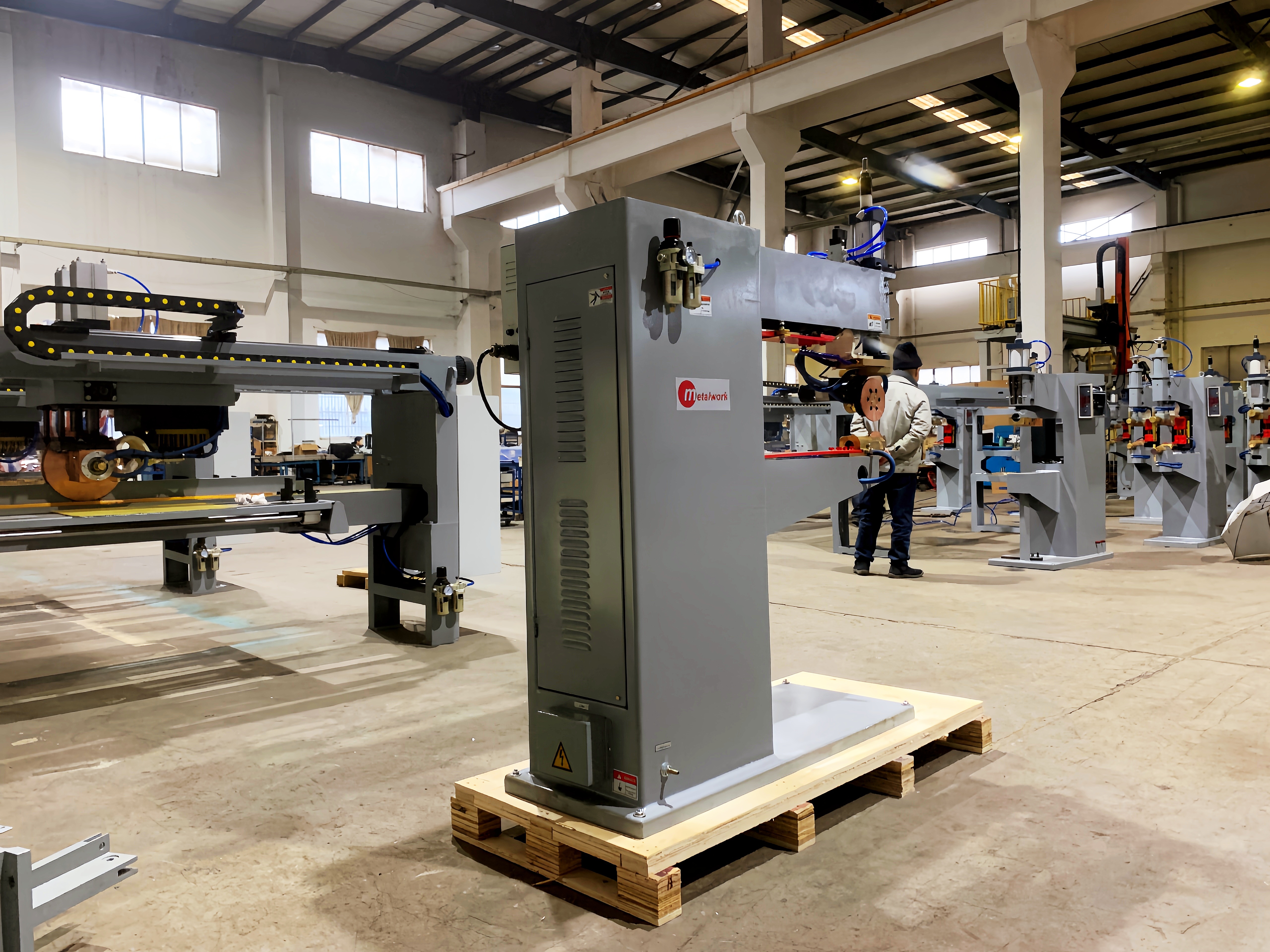

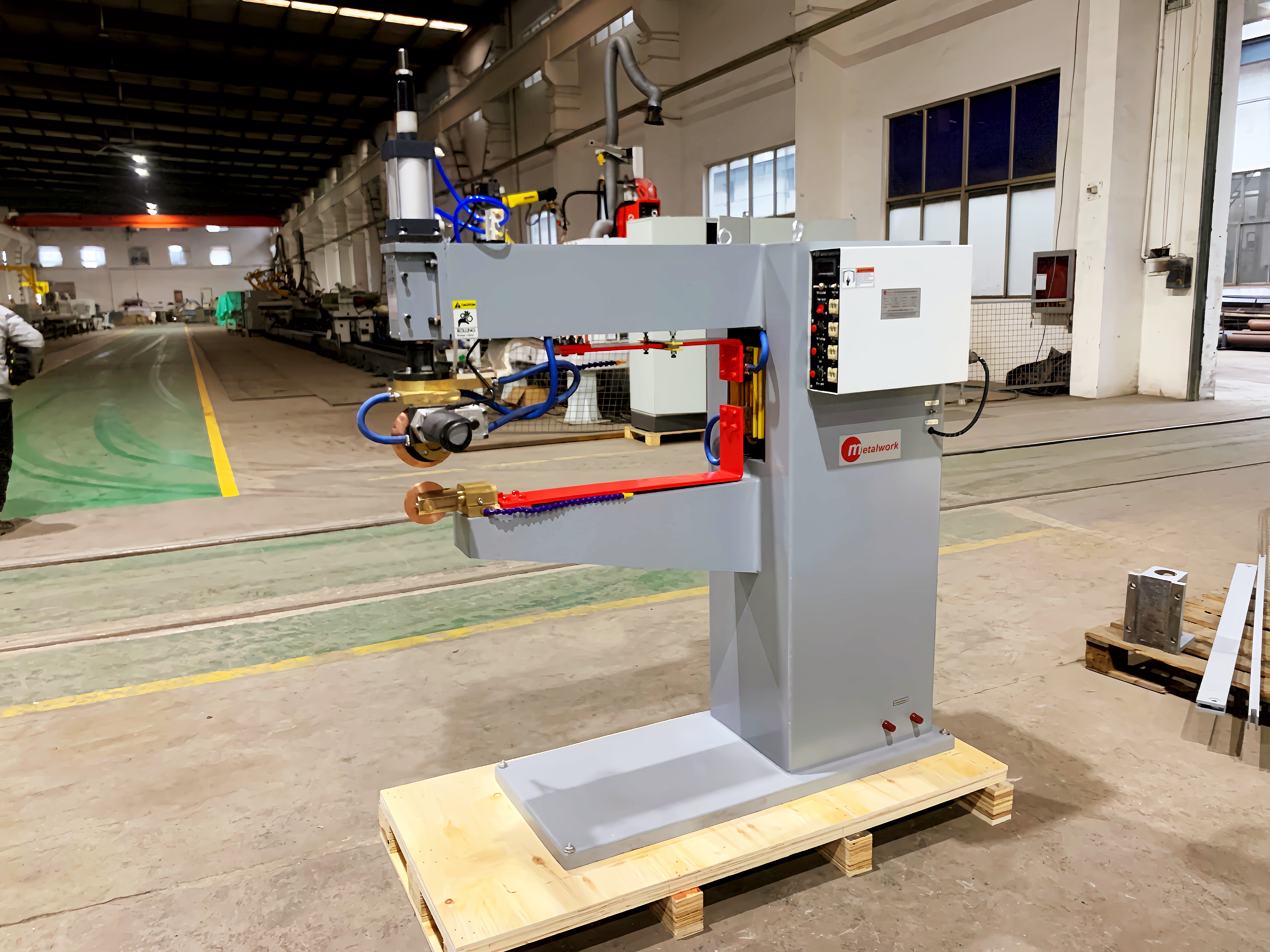

Détails de la machine:


TParamètres techniques:





Échantillons de soudage:


Applications:
La machine de soudage à couture de la série FN est essentielle pour les industries nécessitant des joints soudés longs, cohérents et imperméables:
Automobiles et transports:réservoirs de carburant, réservoirs d'huile, silencieux, tuyaux d'échappement, systèmes d'admission d'air et composants structurels.
Fabrication de conteneurs et de tambours:Des fûts en acier, des récipients chimiques, des corps d'extincteurs et des récipients sous pression.
Appareils électriques:Les réservoirs de chauffe-eau, les conduits de climatisation, les baignoires de la machine à laver et les cavités du four.
Meubles et armoires métalliques:Armoires, casiers et entrepôts nécessitant des coutures scellées.
Construction et bâtiment:Le toit, les éclairs et les gouttières.
Fabrication générale de tôles métalliquesToute application nécessitant une couture continue, solide et scellée sur l'acier au carbone, l'acier inoxydable ou les métaux revêtus.

Pourquoi choisir le soudeur à couture FN?

Qualité des coutures:La combinaison d'une force pneumatique constante, d'un contrôle électrique sans pas et de modes de soudage flexibles produit des coutures solides, uniformes et hermétiques.
Amélioration de la fiabilitéLe système de pression à cylindre et le contrôleur KF9 robuste réduisent considérablement l'entretien et améliorent la consistance par rapport aux soudeurs à cames traditionnels.
Efficacité opérationnelle:Une configuration rapide grâce à des commandes intuitives, des cycles de soudage automatisés et une vitesse élevée contribuent à un débit plus élevé.
Performance polyvalente:Traite un large éventail de matériaux et d'épaisseurs, ce qui en fait une solution unique pour les tâches de soudage à plusieurs coutures.
Durabilité industrielle:Construit pour résister à une utilisation continue dans des conditions difficiles d'atelier et d'usine.
Que vous produisiez des composants automobiles, des conteneurs industriels ou des ensembles de tôles généraux, la machine de soudage par couture à résistance FN Série 35-160KVA offre la précision, la vitesse,et la fiabilité nécessaires pour atteindre des objectifs de qualité et de productivité stricts.
