FN-100II machine de soudage à couture circulaire à résistance personnalisée pour tuyaux de décharge de fumée et joints de coude

FN-100II machine de soudage à couture circulaire à résistance personnalisée pour tuyaux de décharge de fumée et joints de coude

LeFN-100II machine de soudage à couture circulaire à résistance personnaliséeest un système de soudage spécialisé, conçu pour une application conçue pour la production précise et efficace de tuyaux d'évacuation de fumée et de leurs joints de coude critiques.,Ça!soudeur à couture sur mesure de 100 KVAest spécialement conçu pour souder les tuyaux cylindriques standard et les sections courbes difficiles de "col" (coudes) utilisées dans les systèmes de ventilation et d'échappement.doté d'un arbre d'électrode inférieur incurvé unique et d'une double configuration de bras en cuivre avec conduction de courant en boîte carrée, cette machine fournit des coutures de circonférence fiables et hermétiques sur des conduits à parois minces0.5 mm à 1,2 mmen épaisseur.

Vue d'ensemble du produit:

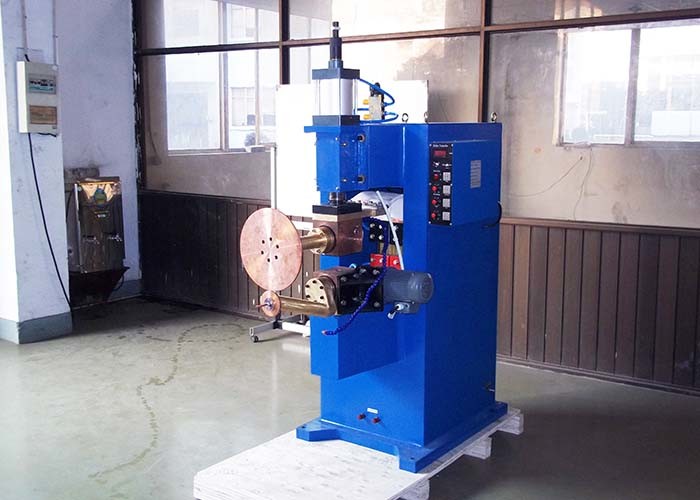

La soudeuse à tuyaux de fumeur FN-100II répond au défi spécifique de souder à la fois les coutures droites des tuyaux et les coutures incurvées des coudes des tuyaux (courbes de 90° ou autres angles).Contrairement aux soudeurs à couture circulaire classiques, cette machine est équipée d'un arbre en cuivre inférieur courbé spécialement conçu (roue de 70 mm de diamètre, longueur de 250 mm) qui s'aligne parfaitement avec le rayon interne des coudes des tuyaux,permettant une soudure précise le long de la courbePour les coutures de tuyauterie droites standard, un ensemble d'arbre de cuivre droit supplémentaire (55 mm de roue) est fourni.essentiels pour les machines supérieures à 75 KVA, afin d'assurer un débit stable et élevé de courant pour une qualité de soudure constante sur les matériaux à calibre mince.

Structure de la machine et composants clés:

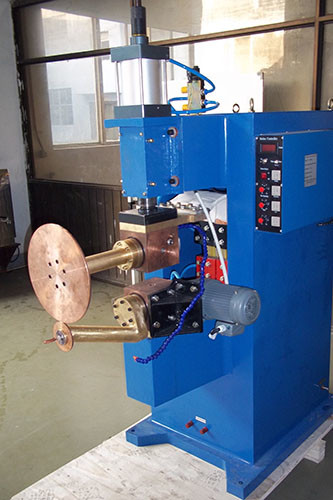

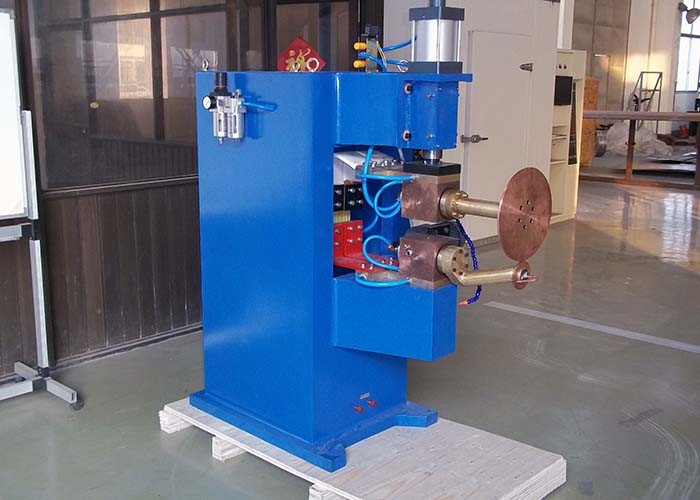

• Cadre en acier soudé à haute résistance avec rigidité accrueIl est conçu pour gérer les forces spécifiques impliquées dans le soudage de sections de tuyaux courbes sans déviation.

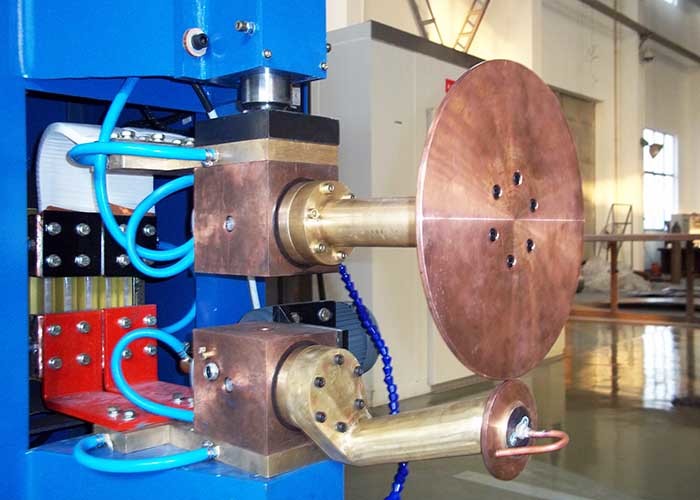

• Système à double bras d'électrode de cuivre avec conduction à boîte carréeIl est équipé de deux bras en cuivre massif supérieur et inférieur intégrés dans un circuit secondaire à boîte carrée pour un transfert de courant et une dissipation de chaleur optimaux à 100 KVA.
• Système d'arbre inférieur interchangeable:

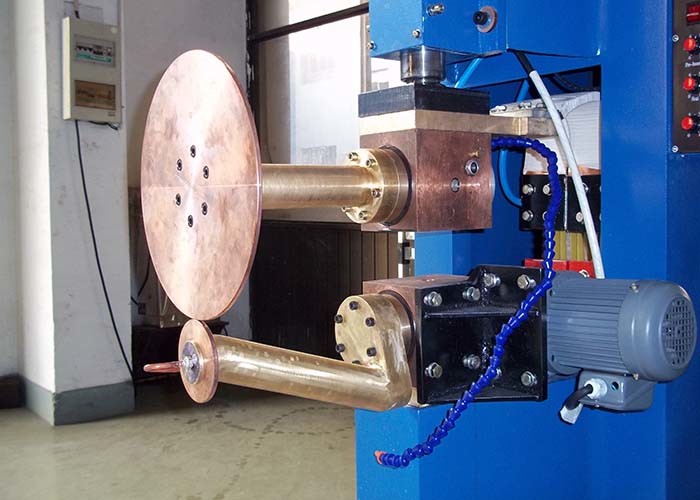

• 1) LeL'axe de cuivre courbé primaire:Spécialement plié pour correspondre au contour interne des coudes des tuyaux (roue de 70 mm, longueur de 250 mm).
• 2)Arbre de cuivre droit secondaire:Fournit comme pièce de rechange pour le soudage des coutures de circonférence de tuyaux droits standard (roue de 55 mm, longueur de 250 mm).
• Transformateur de soudage de haute capacité (100 KVA)¢ Entrée triphasée 380V, 50Hz, pour un cycle de fonctionnement de 50% afin de soutenir une production continue.
• Régulateur de soudage par couture KF-9- Unité de commande robuste et conviviale avec encodeurs et cadrans rotatifs tactiles, réglage précis du courant de soudage, vitesse de rotation des roues (0,8 à 3,2 m/min);et la synchronisation des impulsions pour les matériaux à calibre mince.
• Système de propulsion rotative et de tenue de travail de précisionConçu pour maintenir et faire pivoter en toute sécurité les deux tuyaux droits (diamètre 80~300 mm) et les sections de coude pendant le soudage.
• Système de refroidissement spécial- Circuit de refroidissement à l'eau efficace de 120 L/h pour gérer la chaleur dans le transformateur, les bras de la boîte carrée et les roues d'électrodes pendant un fonctionnement prolongé.
• Système de pression pneumatique à électrode de 20 mmIl fournit une force de soudage constante et réglable pour un contact optimal sur différents diamètres de tuyaux et épaisseurs de matériaux.

TParamètres techniques:

Principales caractéristiques et avantages:

• Capacité de soudage à double fonction:Une conception unique à deux arbres permet à une machine de souder à la fois les coutures de tuyaux droites standard et le cou/cou complexecoutures, ce qui élimine le besoin de plusieurs machines ou de retouches manuelles.
• Électrode courbée spécifique à l'application:Le bras inférieur en cuivre plié sur mesure est conçu pour suivre le rayon interne des coudes du tuyau, assurant un contact constant des électrodes et une qualité de soudage le long de l'ensemble du joint incurvé.
• Système de conduction à boîte carrée de grande capacité:Utilise un circuit secondaire à boîte carrée robuste (standard pour les machines >75KVA) pour fournir un courant de soudage stable et élevé (263A d'entrée) avec une perte électrique et un chauffage minimaux, essentiels pour une sortie de 100KVA.
• Optimisé pour les conduites de calibre mince:Le contrôle de précision via le contrôleur KF-9 et les paramètres réglables sont finement réglés pour le soudage de tôles minces laminées à froid et d'acier inoxydable (0,5×1,2 mm),prévenir les brûlures et assurer des coutures hermétiques.
• Variété de diamètre polyvalente:Il peut accueillir un large éventail de diamètres de tuyaux allant de 80 mm à 300 mm, ce qui le rend adapté à diverses applications de conduits d'échappement et de conduits de fumée.
• Séries FN dont la fiabilité est prouvée:Construit sur la plateforme fiable FN Series, garantissant une durabilité industrielle et des performances constantes dans des environnements d'atelier exigeants.
• Réduction de la complexité de la production:Consolide deux procédés de soudage (souce droite et couture de coude) en une seule machine, rationalisant le flux de travail, réduisant l'espace au sol et réduisant l'investissement en capital.

Partie de travail:

Applications:

Cette machine spécialisée est conçue exclusivement pour la fabrication et la réparation:

Systèmes de ventilation et d'échappement des fumées:Soudage des coutures longitudinales et des coutures de coude pour les conduits de capot de cuisine, les conduits d'aération industriels et les tuyaux de cheminée.

Les conduits de climatisation:Fabrication de raccords courbes, de coudes et de transitions dans les conduits de chauffage, de ventilation et de climatisation.

Pièces d'échappement industrielles:Production de tuyaux d'échappement sur mesure pour les machines, les moteurs et les équipements de traitement.

Composants cylindriques et courbés à paroi mince:Toute application nécessitant une couture circonferentielle étanche sur des sections métalliques courbes et minces.

Pourquoi choisir le soudeur à couture personnalisé FN-100II?

• Résout un défi de production spécifique:Résout directement la difficulté de souder des coutures de tuyaux courbes avec un système d'électrodes spécialement conçu, améliorant la qualité et le rendement des joints de coude.
• Augmente la souplesse de la production:Le système d'arbre interchangeable permet un changement rapide entre le tuyau droit et le soudage au coude, maximisant l'utilisation de la machine.
• Assure l'intégrité du processus de soudage:Le système de conduction à boîte carrée garantit des performances électriques stables à haute puissance, essentielles pour une qualité de soudage répétable sur des matériaux minces.
• Fournit une solution complète et prête à l'emploi:Fournit avec des ensembles d'électrodes courbes et droites, configurés et testés pour votre gamme de pièces de travail spécifique (tubes de 80 à 300 mm, épaisseur de 0,5 à 1,2 mm).
• Construit pour la durabilité et la facilité d'utilisation:Combine la construction robuste de la série FN avec le fonctionnement simple du contrôleur KF-9, assurant une performance fiable avec une formation minimale de l'opérateur.

Pour les fabricants de tuyaux d'évacuation de fumée, de conduits CVC ou de toute application nécessitant des soudures de circonférence de haute qualité sur des sections droites et courbes à paroi mince,La machine de soudage à couture circulaire à résistance personnalisée FN-100II fournit un, une solution efficace et fiable que les machines standard ne peuvent pas égaler.
