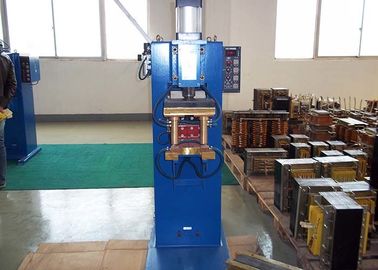

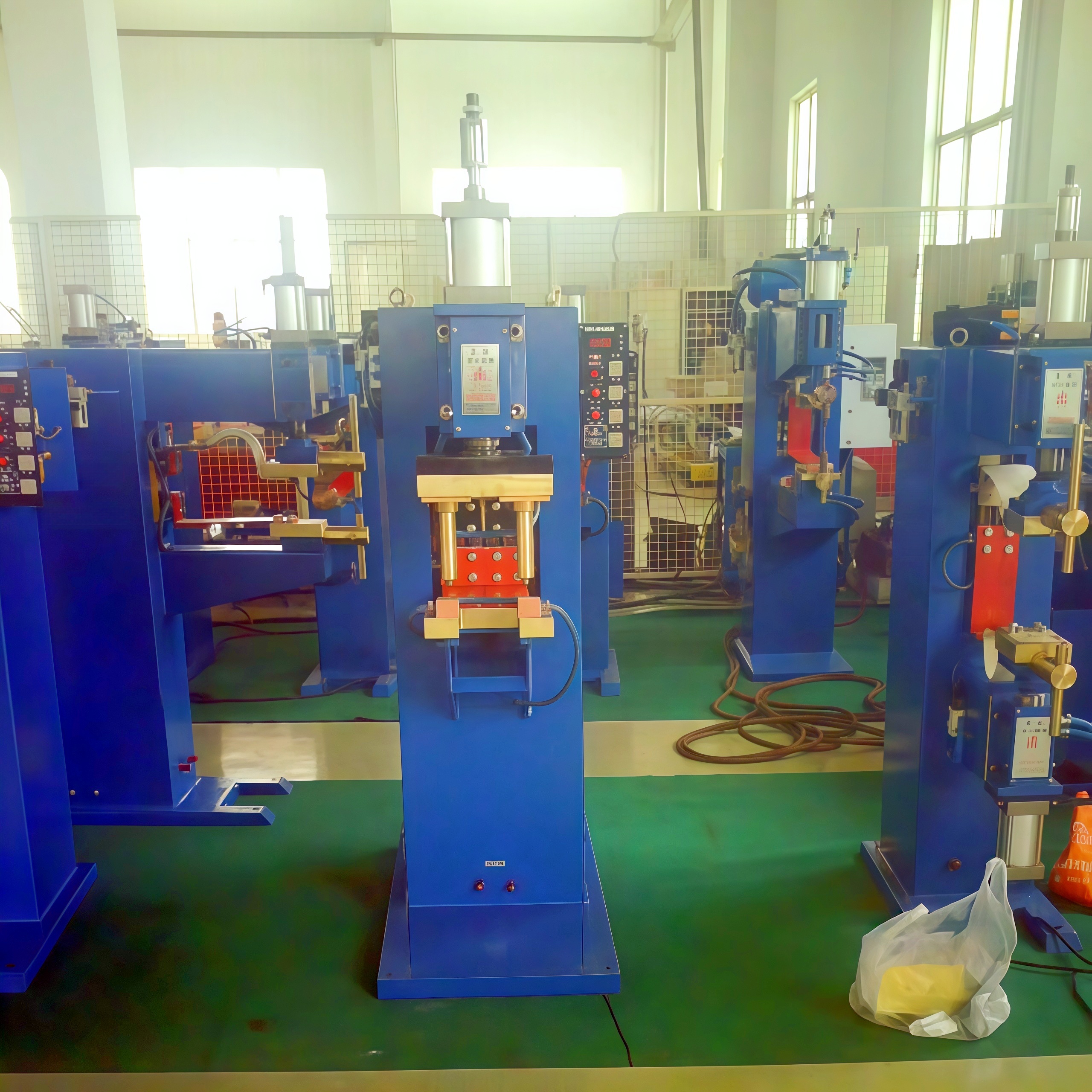

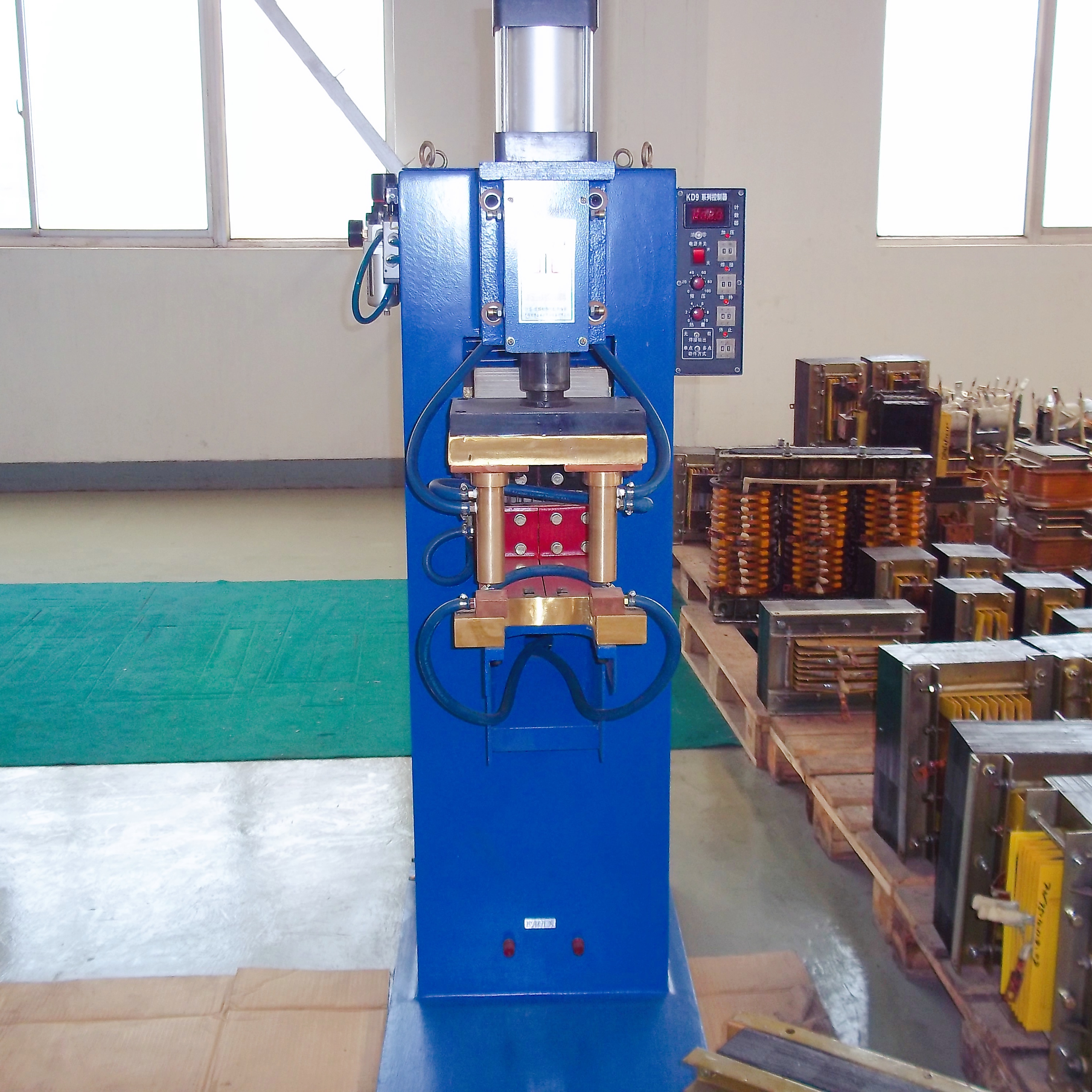

Machine de soudage à points de résistance personnalisée de la série DN pour bobines de câbles

Machine de soudage à point de résistance personnalisée de la série DN pour bobines de câbles avec doubles torches de soudage

La machine de soudage à points de résistance personnalisée de la série DN pour bobines de câbles à doubles torches de soudage est une machine spécialisée,système de soudage haute performance spécialement conçu pour la fabrication efficace et symétrique d'ensembles de bobines de câbles (roue à faisceaux I). Disponible en configurations de puissance de 25 KVA à 150 KVA, ce système de soudage à double torche innovant est doté de deux canons de soudage indépendants fonctionnant simultanément des côtés opposés de la pièce à usiner.Cette configuration bilatérale unique réduit considérablement les temps de cycle en effectuant des soudures symétriques en une seule opération,assurer un alignement parfait et une intégrité structurelle équilibrée des bobines de câblesConçus pour répondre aux exigences strictes de la production de bobines et de bobines,ce système combine la fiabilité éprouvée de la plateforme DN Series avec une automatisation sur mesure pour une productivité maximale.

Vue d'ensemble du produit:

Le soudeur à bobine de câble à double torche de la série DN est une solution de production clé en main construite sur la plateforme de soudage à résistance robuste de la série DN,d'une épaisseur de 50 mm ou plus, mais n'excédant pas 50 mmLe système positionne le composant de bobine dans un appareil personnalisé,où deux torches de soudage contrôlées indépendamment s'approchent simultanément des côtés opposés pour effectuer des soudes ponctuels parfaitement alignésCette approche de soudage bilatéral réduit non seulement de moitié le temps de production par rapport aux systèmes à torche unique, mais élimine également la distorsion thermique en appliquant une chaleur équilibrée.Réglementé par deux contrôleurs à microprocesseur intelligent SUN18B (un pour chaque lampe de poche), le système assure des paramètres de soudage synchronisés mais réglables indépendamment pour chaque côté, garantissant des soudures cohérentes et de haute résistance sur les deux brides de la roue à I-beam.

Structure de la machine et composants clés:

• Cadre en acier soudé de la série DN¢ Structure renforcée conçue pour accueillir les forces et les mécanismes de deux têtes de soudage opposées tout en maintenant un alignement précis.
• Système de fixation de bobines de câbles personnalisé∆ Fixtures et pinces de précision spécialement conçues pour les composants des bobines de faisceaux I, assurant un positionnement sûr et répétable pour le soudage bilatéral.

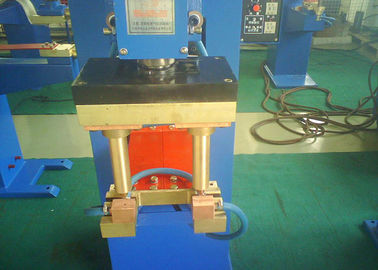

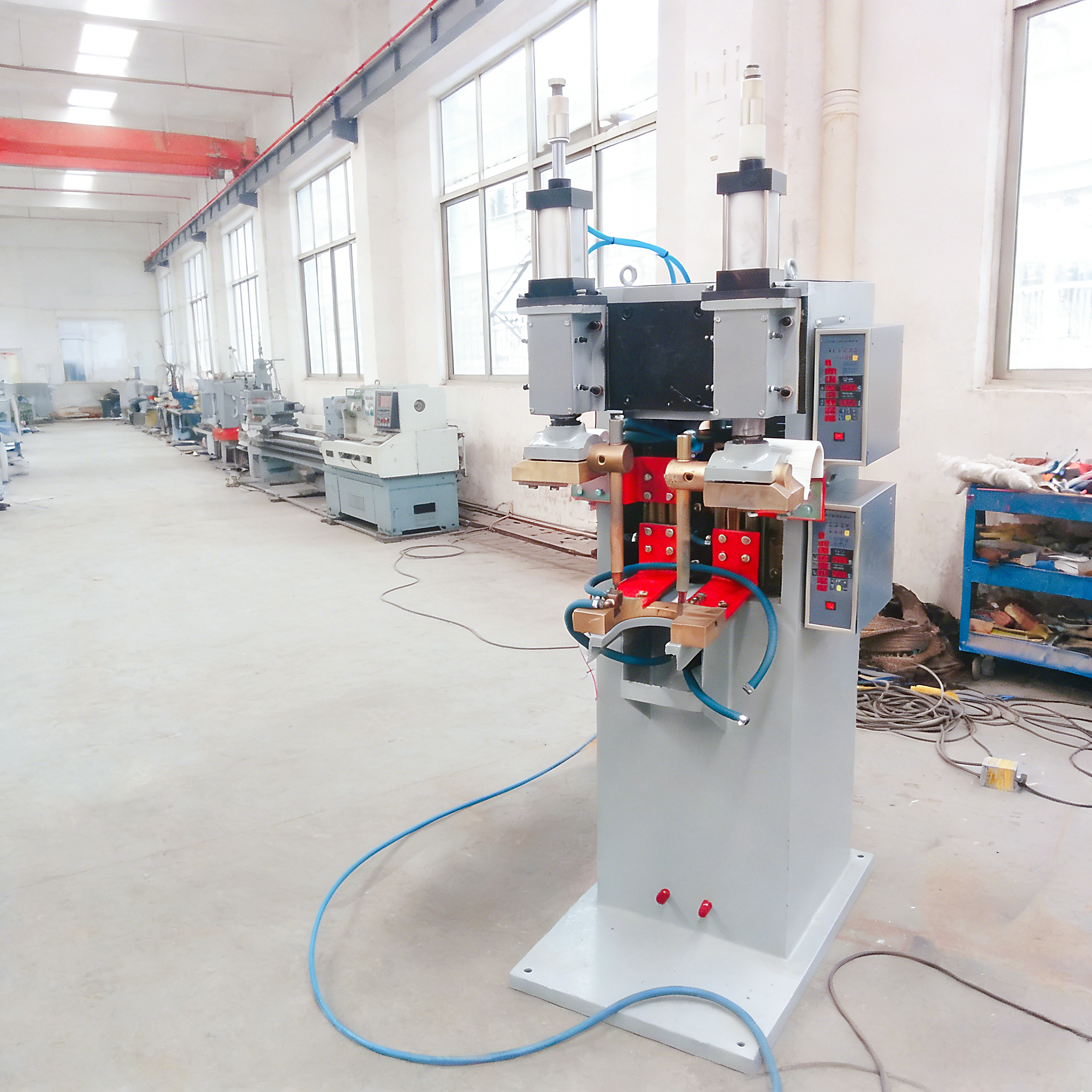

• Systèmes à deux torches de soudage indépendantes- Deux ensembles complets de pistolets de soudage (horizontaux ou de type C) montés sur des côtés opposés de la pièce sur des lames linéaires de précision, permettant une profondeur de gorge réglable et un alignement des électrodes.
• Transformateurs de soudage à double haute capacitéChaque torche de soudage est alimentée par son propre transformateur de la série DN (noté par modèle: 25, 35, 50, 75, 100 ou 150 KVA), assurant une alimentation indépendante et suffisante.
• Contrôleur de soudage intelligent SUN18B doubleDeux contrôleurs de microprocesseur indépendants, un pour chaque torche de soudage, permettent d'initier un cycle synchronisé tout en maintenant des calendriers de soudage séparés et optimisés (courant, temps, pente ascendante),La valeur de l'échantillon doit être déterminée en tenant compte de l'intensité de l'échantillon.
• Système de pression pneumatique centralisé- Une seule alimentation en air avec régulateurs de précision et soupapes magnétiques contrôle simultanément la force des électrodes des deux torches, assurant ainsi une pression équilibrée.
• Système de contrôle de mouvement synchroniséAssure l'avancement, le contact, la rétraction et la séquence des deux torches de soudage en parfaite coordination, contrôlées via l'interface principale de l'opérateur.
• Emballage de sécurité intégré- Protection complète du périmètre avec démarrage à deux mains ou à pied et rideaux légers pour assurer la sécurité de l'opérateur pendant le processus de soudage bilatéral simultané.
• Panneau de commande de l'opérateur unifiéUn HMI central (Human-Machine Interface) permet à l'opérateur de définir des paramètres, de surveiller les deux processus de soudage et de contrôler l'ensemble du cycle à partir d'un seul endroit.

TParamètres techniques:

Principales caractéristiques et avantages:

• Soudure bilatérale simultanée à double torche- Deux têtes de soudage fonctionnent simultanément, doublant ainsi la productivité et assurant une application de chaleur symétrique, ce qui réduit au minimum la distorsion de la pièce et améliore l'équilibre structurel.
• Contrôle indépendant double SUN18BChaque lampe a son propre contrôleur avancé, permettant des cycles parfaitement synchronisés avec la flexibilité de régler les paramètres (double courant, double temps,la pente ascendante) indépendamment pour chaque côté si nécessaire.

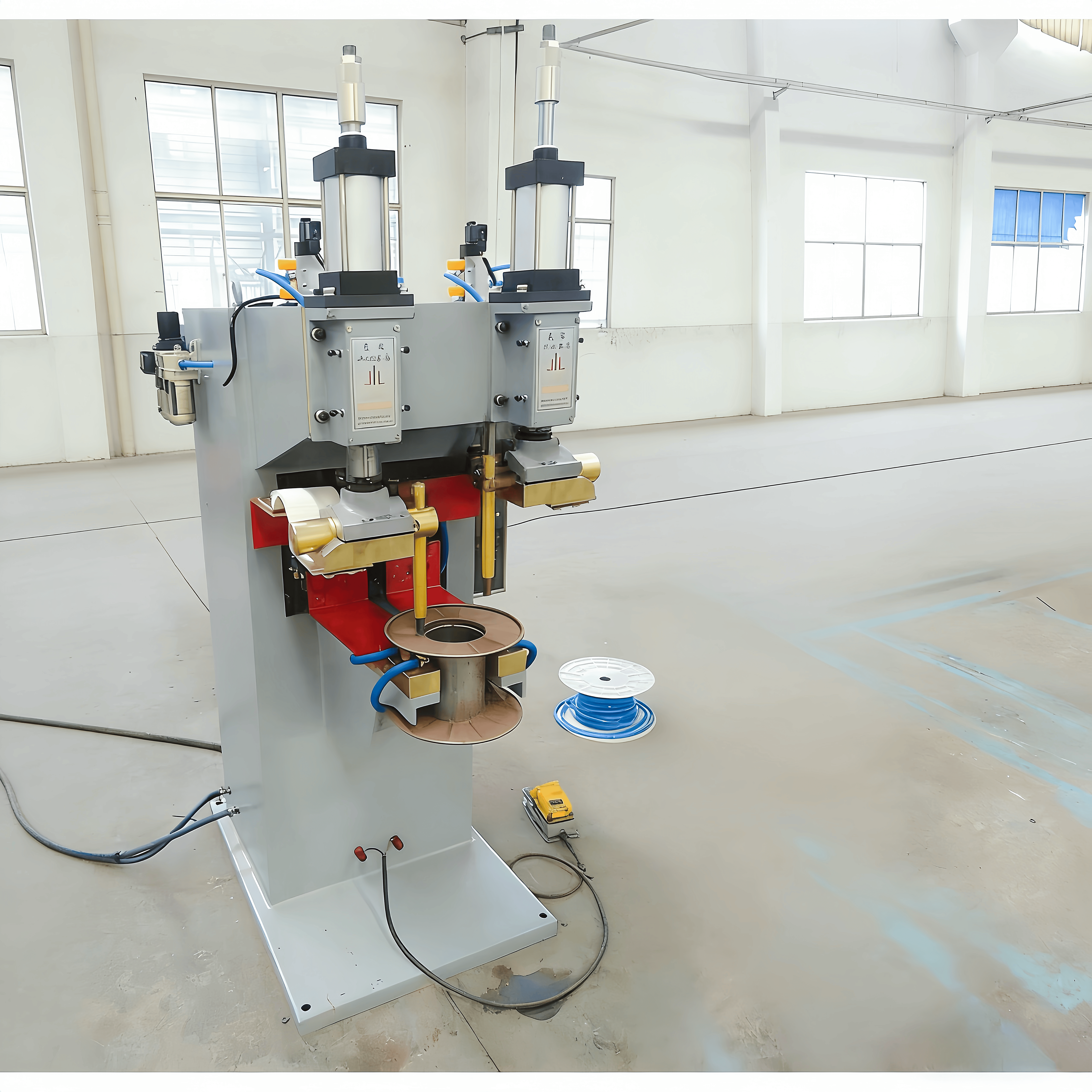

• Parfait pour la géométrie de la bobine de faisceau I (bobine de câble)La conception de la torche opposée est idéale pour souder des brides à la moyeu ou effectuer des soudes symétriques des deux côtés de la toile de la bobine, une exigence commune dans la fabrication de bobines.
• Durée de cycle réduite de moitiéL'exécution simultanée de deux soudures réduit efficacement le temps de soudage par bobine d'environ 50% par rapport aux machines à tête unique, ce qui augmente considérablement le débit.
• Amélioration de la qualité et de la cohérence des souduresLa force symétrique et l'entrée de chaleur des deux côtés empêchent la déformation et assurent une formation uniforme de pépites de soudure sur les deux points de connexion.
• Technologie de base éprouvée de la série DNIl tire parti de la robustesse, de la fiabilité et des performances du soudeur standard de la série DN, garantissant un faible entretien et un fonctionnement constant.
• Fixage sur mesureLes fixations sont adaptées aux dimensions spécifiques des bobines de câbles, assurant un chargement rapide, un positionnement précis et un emplacement de soudure répétable pour chaque pièce.
• Configuration soupleLa distance entre les deux torches peut souvent être réglée pour accueillir différents diamètres de bobine dans une plage spécifiée.

Spécifications générales:

• Énergie électrique:380 V, à deux phases (pour les modèles ≥ 50 KVA), 50/60 Hz
• Système de contrôle:Contrôleur à double microprocesseur intelligent SUN18B
• Processus de soudage:soudage par points à résistance synchrone à double face
• Force de l'électrode:Réglable jusqu'à un maximum spécifique au modèle
• Réfrigération:Système de refroidissement par eau intégré pour transformateurs et électrodes
• Mode de fonctionnement:Semi-automatique (chargement manuel, soudage automatique) ou entièrement automatique avec alimentation automatique (facultatif)

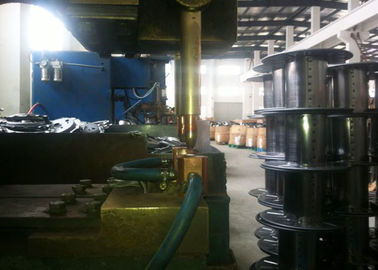

échantillons de soudage:

Applications:

Ce système spécialisé de la série DN est conçu exclusivement pour la fabrication et la réparation:

• Les rouleaux de câbles et les roues de faisceaux I:Soudage des brides latérales au moyeu central ou réalisation de soudures à points symétriques le long de la toile.
• Des bobines de fil:Montage de bobines métalliques pour les fils de soudage, les fils de clôture et autres produits de câbles continus.
• Des rouleaux de tuyau:Fabrication de rouleaux pour tuyaux et câbles industriels
• Autres produits de fabrication symétriques:Tout composant cylindrique ou en forme de disque nécessitant des soudes ponctuels simultanés et opposés pour l'équilibre et l'efficacité.

Pourquoi choisir le soudeur à bobine à double torche de la série DN?

• Productivité inégalée pour le soudage des bobines:La conception à double tête est la méthode la plus efficace pour le soudage de composants symétriques tels que les bobines de câbles, offrant les temps de cycle les plus rapides possibles.
• Qualité supérieure du produit:Le soudage simultané des deux côtés assure un apport thermique équilibré, ce qui entraîne une moindre distorsion et des bobines finies plus stables dimensionnellement.
• Solution personnalisée clé en main:La machine est livrée comme un système complet avec des appareils personnalisés pour votre conception de bobine spécifique, prêt pour la production.
• Précision et contrôle:Les doubles contrôleurs SUN18B indépendants offrent un contrôle inégalé sur chaque soudure, permettant une optimisation et une cohérence.
• Réduction des coûts opérationnels:Le doublement de la puissance de soudage par cycle réduit la consommation d'énergie par soudage, le temps de travail et les besoins en espace au sol par rapport à deux machines à tête unique.

Pour les fabricants de bobines de câbles, de bobines de fil et de composants symétriques similaires cherchant à maximiser la production, à améliorer la qualité et à obtenir un avantage concurrentiel significatif,la série DN personnalisée machine de soudage à point de résistance avec deux torches de soudage fournit un puissant, une solution de production précise et spécialement conçue.
