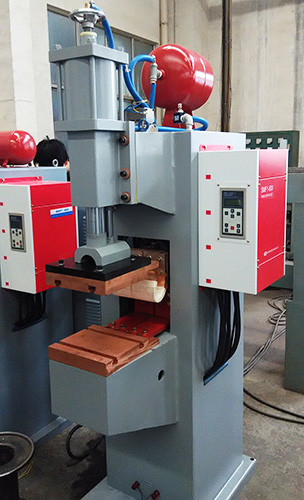

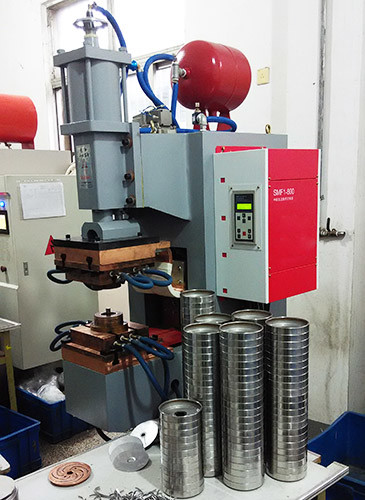

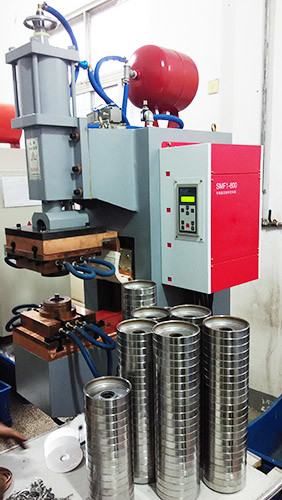

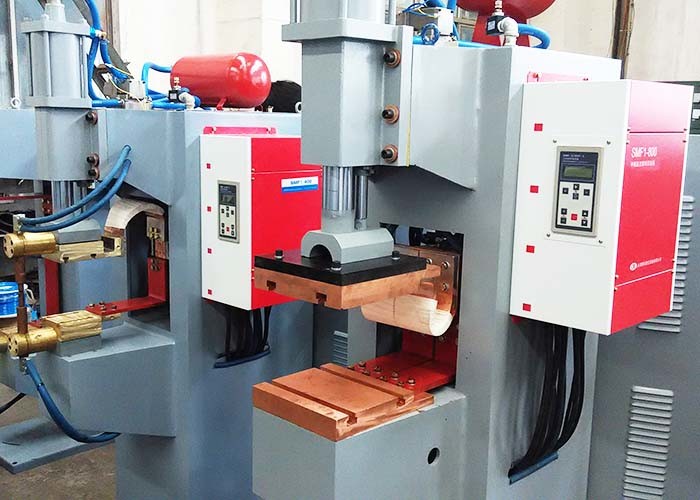

Machine de soudage à résistance de projection à fréquence moyenne (MFDC) de la série DTM

Machine de soudage à résistance de projection à fréquence moyenne (MFDC) de la série DTM

La machine de soudage à résistance de projection à moyenne fréquence (MFDC) de la série DTM représente l'avant-garde de la technologie de soudage à résistance, conçue pour un contrôle supérieur, une efficacité énergétique,et la qualité de soudage dans les applications de soudage par projection exigeantesUtilisant une technologie avancée de courant continu à fréquence moyenne de 1000 Hz (MFDC) et contrôlée par le contrôleur de soudage à onduleur SMF1-800 sophistiqué,la série DTM offre une précision sans précédent pour le soudage de projections préforméesAvec des configurations de puissance optimisées pour les applications industrielles, ce système est idéal pour l'automobile, l'aérospatiale et la fabrication de précision où il est cohérent,les soudures à haute intégrité ne sont pas négociables.


Vue d'ensemble du produit:


Le soudeur de projection MFDC de la série DTM fonctionne sur le principe de conversion d'une entrée CA en trois phases en sortie CC stable et à moyenne fréquence contrôlée avec précision (1000 Hz).géré par le contrôleur d'onduleur SMF1-800Cette technologie, appliquée au soudage par projection, assure une production de chaleur rapide et concentrée précisément aux points de projection.Il en résulte une plus propreLe système est spécialement conçu pour les applications nécessitant plusieurs soudes de projection simultanées, une grande répétabilité,et intégration dans les lignes de production automatisées.


Structure de la machine et composants clés:

• Cadre d'acier renforcé pour travaux lourds- Conçu avec précision pour la stabilité et l'alignement sous des forces dynamiques élevées, avec amortissement intégré des vibrations.
• Source d'alimentation de l'onduleur à courant continu à fréquence moyenneLa technologie MFDC de base convertit l'alimentation en courant alternatif à 3 phases en courant continu à 1000 Hz, offrant une réponse rapide et un contrôle précis du courant.
• Le régulateur de soudage à onduleur intelligent SMF1-800Un contrôleur numérique avancé doté d'une interface à écran tactile, de calendriers de soudage programmables, de surveillance en temps réel et de contrôle de rétroaction adaptatif.
• Servo de précision ou système de force pneumatique programmableOffre un contrôle précis et répétable de la force des électrodes avec un profil de force en plusieurs étapes.
• Circuit secondaire à boîte carrée à double face- Système secondaire en cuivre à faible impédance refroidi à l'eau assurant une alimentation efficace des électrodes de soudage.
• Les appareils de soudage par projection personnalisables¢ outils spécifiques à l'application et systèmes d'alignement de précision pour un positionnement optimal des pièces.
• Système de refroidissement par eau intégré- un refroidissement à haut rendement pour les transformateurs, les onduleurs et les composants secondaires.
• Réservoir de sécurité avec rideaux lumineuxProtection complète de l'opérateur avec des verrous de sécurité intégrés.
• Interfaces de communication des données¢ Connectivité Ethernet, Profibus ou DeviceNet pour une intégration transparente dans les environnements d'usine intelligents.

Principales caractéristiques et avantages de la technologie à fréquence moyenne (MFDC):


Contrôle et efficacité supérieurs de la puissance:

• Règlement en vigueur:MFDC fournit une sortie de courant d'onde carrée presque parfaite avec un temps de réponse extrêmement rapide (< 1 ms), permettant un contrôle précis de l'entrée de chaleur.
• Facteur de puissance plus élevé (≥ 0,95):Réduit considérablement la consommation d'énergie par rapport aux soudeurs à courant alternatif traditionnels (généralement 0,6-0,7 PF), réduisant les coûts d'exploitation de 30 à 40%.
• Charge équilibrée en trois phases:Élimine les problèmes de chargement monophasique, réduit les frais de consommation et améliore la qualité de l'énergie de l'installation.


Amélioration de la qualité et de la cohérence des soudures:

• Génération de chaleur concentrée stable:Le courant continu minimise l'effet du coup magnétique et permet une pénétration plus profonde avec moins de chauffage de surface.
• Réduction des éclaboussures et de la déformation:Un contrôle précis du courant empêche une fonte excessive et réduit au minimum la distorsion de la pièce.
• Excellent pour les matériaux revêtus:Idéal pour souder des matériaux galvanisés, aluminiumisés et prépeints avec un minimum de dommages au revêtement.


Des capacités de processus avancées:

• Le solde à impulsions multiples:Le contrôleur SMF1-800 permet des horaires de soudage à impulsions multiples complexes pour des matériaux et des applications difficiles.
• Les modes de courant et de tension constants:Stratégies de contrôle adaptatives pour une qualité de soudage optimale dans des conditions variables.
• Surveillance des processus en temps réel:Surveillance continue du courant, de la tension, de la résistance et de l'énergie avec enregistrement des données SPC.


Avantages opérationnels:

• Éléctrode réduite:Un courant RMS plus faible et une chaleur concentrée réduisent la fréquence de collage et de pansement des électrodes.
• Cycles de soudage plus rapides:Une fréquence plus élevée permet des temps de soudage plus courts, ce qui augmente le débit de production.
• Opération plus silencieuse:Élimine le "bourdonnement" fort associé aux transformateurs AC.
• Conception compacte:Dimensions plus petites du transformateur en raison de la fréquence de fonctionnement plus élevée.

Paramètres techniques



Spécifications générales:

Fréquence de fonctionnement:1000 Hz à fréquence moyenne en courant continu
Voltage d'entrée:3 phases 380 à 480 V, 50/60 Hz
Temps de réponse:< 1 ms
Facteur de puissance:≥ 095
Exigence de refroidissement:Eau, 15 à 25°C, 8 à 12 litres/min
Communiqué:Ethernet, Profibus, DeviceNet (facultatif)


Applications:


Le soudeur à projection MFDC de la série DTM excelle dans les applications de haute précision:
Fabrication automobile:Parties de sièges, charnières de portes, composants de freins, pièces de suspension
Composants aérospatiaux:Paramètres d'alimentation, moteurs, connexions de commande
Équipement électrique:Parties de barres de bus, de commutateurs et de transformateurs
Machinerie industrielle:Particules de fixation, supports, composants hydrauliques
Fabrication d'appareils électroménagersautres appareils pour la fabrication des métaux ou des métaux
Ingénierie de précision:Composants de dispositifs médicaux, pièces d'instruments


Pourquoi choisir le soudeur à projection MFDC de la série DTM?


Une qualité de soudage inégalée:La technologie MFDC fournit un contrôle supérieur pour des soudures de projection cohérentes et de haute intégrité avec des défauts minimes.
Économies d'énergie importantes:Le facteur de puissance ≥ 0,95 réduit la consommation d'énergie de 30 à 40% par rapport aux systèmes AC classiques.
Une productivité accrue:Des cycles de soudage plus rapides et des temps d'arrêt d'entretien réduits améliorent l'efficacité globale de l'équipement (OEE).
Contrôle avancé des processus:Le contrôleur SMF1-800 permet des stratégies de soudage sophistiquées pour des applications difficiles.
Technologie à l'épreuve du temps:La conception prête pour le réseau s'intègre parfaitement à l'industrie 4.0 et aux environnements d'usine intelligentes.
Coût total de possession réduit:Des coûts d'énergie plus bas, une consommation d'électrodes réduite et une maintenance minimale offrent un excellent retour sur investissement.

Pour les fabricants qui cherchent à améliorer leurs capacités de soudage avec la technologie MFDC de pointe,la machine de soudage à résistance de projection à fréquence moyenne de la série DTM offre des performances inégaléesContactez notre équipe d'ingénieurs pour découvrir comment la technologie MFDC peut transformer vos opérations de soudage par projection.


échantillon de soudage:
