Machine de soudage automatique sur résistance personnalisée de la série DN pour charnière de porte

Machine de soudage automatique sur résistance personnalisée de la série DN pour charnière de porte

LeMachine de soudage automatique sur résistance personnalisée de la série DN pour charnière de porteest un système de soudage spécialisé et performant conçu spécifiquement pour la fabrication efficace et précise d'assemblages de charnières de portes automobiles et industrielles.Disponible en configurations de puissance de25 à 150 KVA, cette intégrationsystème de soudage automatique à charnièrecombine une technologie de soudage robuste de la série DN avec une automatisation sur mesure pour fournir des soudes de haute résistance cohérents à des vitesses de production optimales.Conçus pour répondre aux exigences strictes de la production de charnières de portes, ce système assure un alignement parfait, une qualité répétable et un débit maximal pour des opérations de fabrication compétitives.

Vue d'ensemble du produit:

Le système de soudage automatique à charnière de porte de la série DN est une cellule de production clé en main construite sur la fiabilité éprouvée de la plateforme de soudage à résistance de la série DN,améliorée par une automatisation personnalisée pour la fabrication de charnièresLe système automatise la séquence complète de soudage: chargement précis des composants de charnière dans des appareils personnalisés, positionnement précis sous les électrodes de soudage, exécution de soudes ponctuels programmés,et décharge contrôlée des assemblages finisUtilisant des actionneurs de précision ou un positionnement robotique en option, le système garantit que chaque soudure est placée avec précision selon les spécifications de conception de la charnière.Géré par le contrôleur de microprocesseur intelligent SUN18B, l'ensemble du processus, de la coordination du mouvement à l'exécution des paramètres de soudage, est parfaitement intégré pour produire des ensembles de charnières sans défaut et cohérents.

Structure de la machine et composants clés:

• Cadre en acier soudé de série DN robusteIl hérite de la construction résistante aux vibrations de la série standard DN, fournissant une base stable pour l'automatisation de précision.
• Fixation de charnière spécifique à l'application¢ Des appareils et des pinces spécialement conçus pour des éléments de charnière spécifiques, garantissant un positionnement sans défaut et une répétabilité pour chaque cycle de soudage.
• Système automatisé de manutention des composantsLes options configurables comprennent le pick-and-place pneumatique, les convoyeurs linéaires ou les bras robotiques pour un chargement et un déchargement cohérents des pièces.
• Unité de positionnement de la tête de soudage de précision- un système de positionnement servo ou pneumatique dédié à 2 ou 3 axes pour déplacer le pistolet de soudage avec précision vers chaque emplacement de soudage programmé sur la charnière.
• Transformateur de soudage de série DN de grande capacité entrée de 380 V (single ou triphasée selon le modèle), 50% du cycle de fonctionnement pour les environnements de production en continu et à volume élevé.
• SUN18B Contrôleur de soudage intelligent avec interface d'automatisation- Contrôleur avancé spécialement programmé pour les séquences de soudage automatisées à charnière.et fournit un suivi des processus en temps réel.
• Électrodes et canons de soudage sur mesureLes électrodes et les bras de canon sont adaptés à la géométrie de la charnière, assurant un débit de courant optimal, un accès et une durée de vie prolongée.
• Système de sécurité intégré- Garde complète du périmètre avec des verrous de sécurité, des rideaux lumineux et un système d'arrêt d'urgence pour une protection complète de l'opérateur.
• Paquet de surveillance de la production (facultatif)¢ Des moniteurs de processus de soudage, des enregistreurs de données et des logiciels SPC (Statistical Process Control) pour une traçabilité de la qualité et une optimisation des processus.

TParamètres techniques:

Principales caractéristiques et avantages:

• Séries DN fiables avec automatisation personnaliséeLe système utilise la robustesse et les performances du soudeur standard de la série DN, améliorées par une automatisation spécialement conçue pour la production de charnières.
• Contrôleur SUN18B pour séquences automatiséesLe système de microprocesseur exécute des horaires de soudage complexes (double impulsion, pente ascendante) tout en synchronisant avec les systèmes de positionnement et de manutention automatisés.
• Solution clé en main pour la production de charnièresIl est livré en tant que cellule complète prête à fonctionner, ce qui réduit considérablement le temps d'intégration et garantit des performances optimales dès le premier jour.
• Haute précision et répétabilitéLes fixations personnalisées et le positionnement précis permettent une répétabilité de la localisation de la soudure à ± 0,2 mm, garantissant une géométrie de charnière cohérente.
• Optimisé pour un volume élevéLe cycle automatisé et la séquence de soudure efficace réduisent au minimum le temps de non-soudure, ce qui permet d'atteindre des cycles typiques de 10 à 30 secondes par assemblage de charnière.
• Des soudures cohérentes et de qualitéLe contrôle du courant constant du SUN18B et la régulation du décalage de phase (1%-99%) garantissent que chaque pépite de soudure est identique.
• Une conception flexible et adaptée à l'avenirLa conception modulaire permet de la remettre en place ou de la reprogrammer pour tenir compte des changements futurs de conception des charnières ou de l'introduction de nouveaux produits.
• Réduction des coûts d'exploitationIl réduit au minimum le travail, les déchets et les retouches tout en maximisant le temps de fonctionnement des équipements et l'efficacité énergétique.

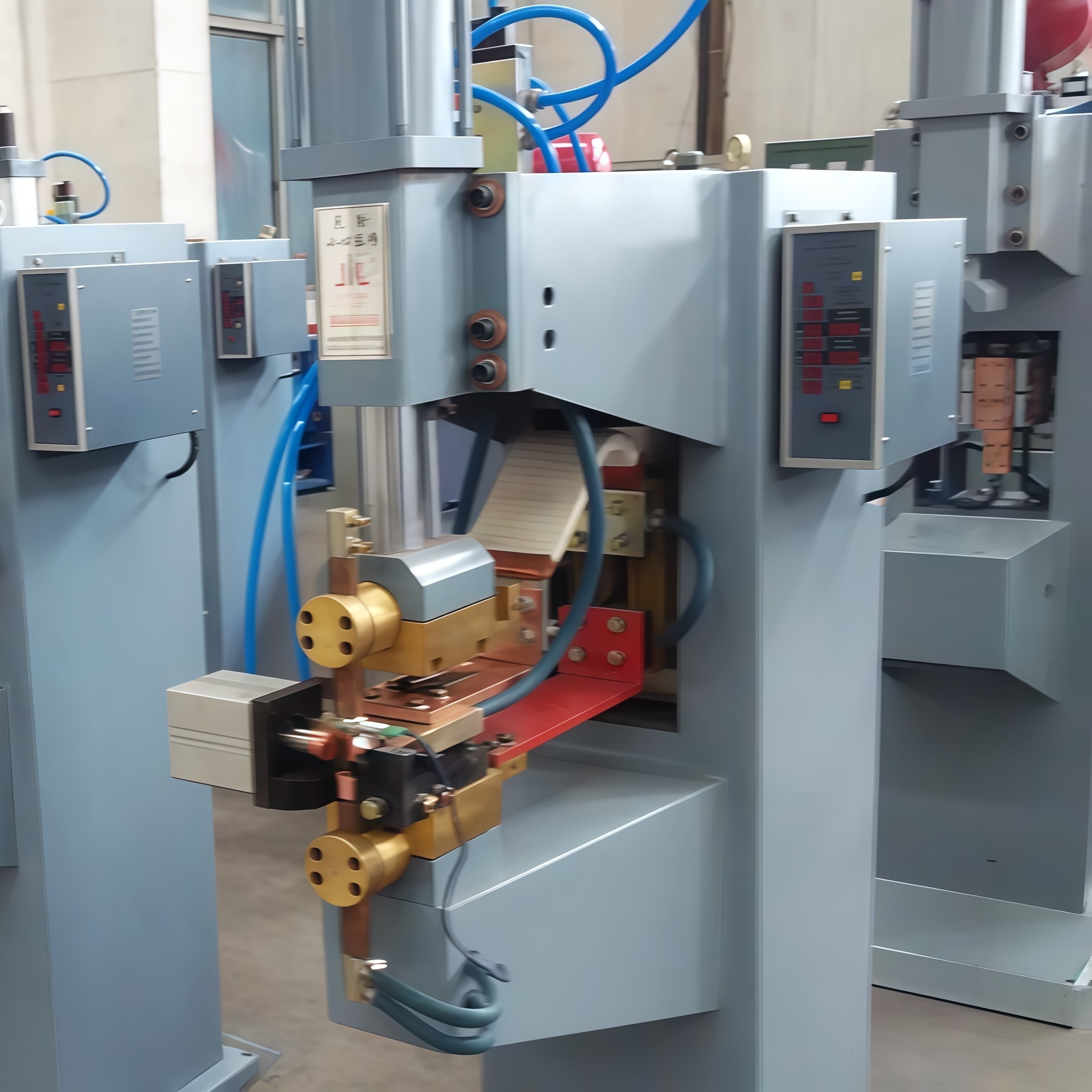

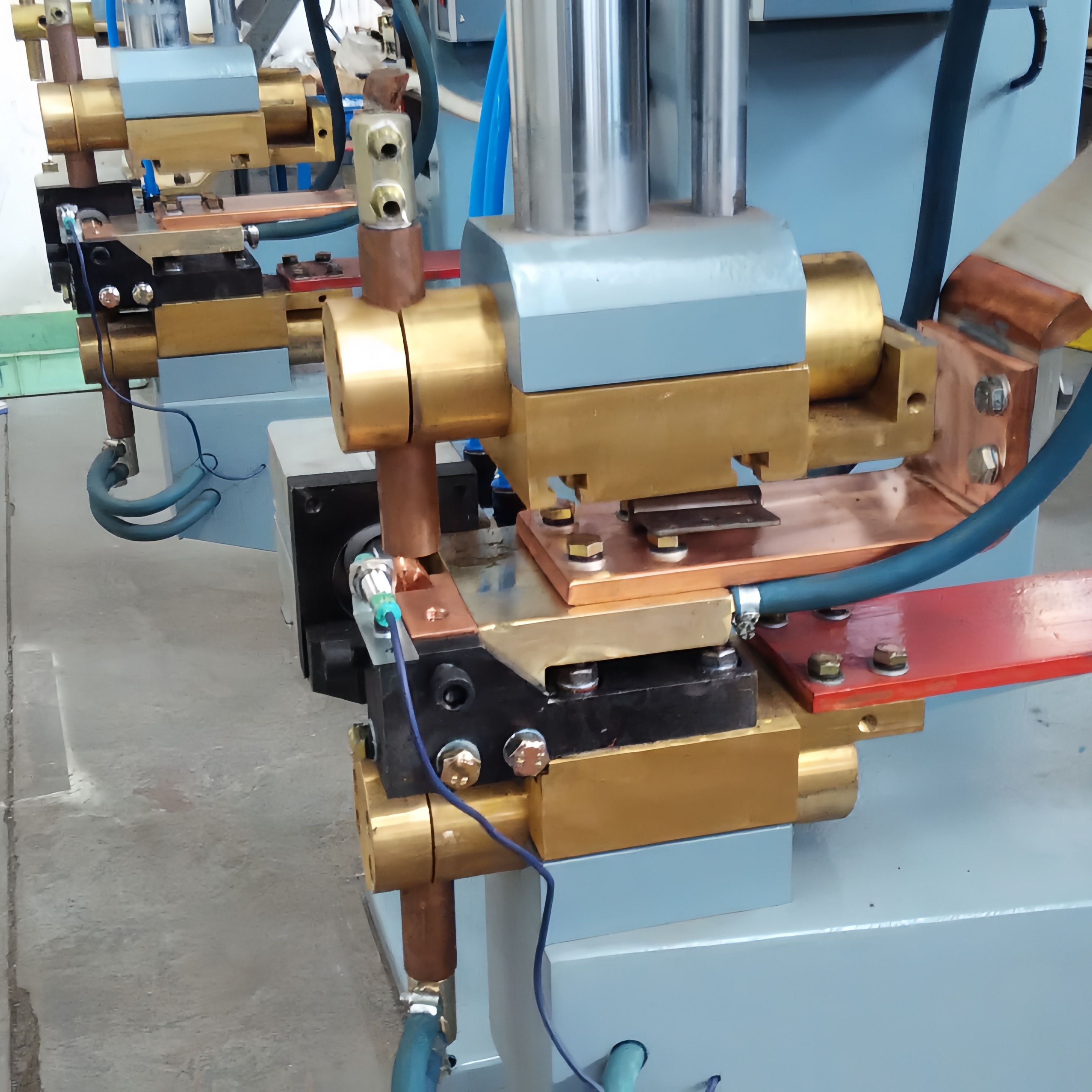

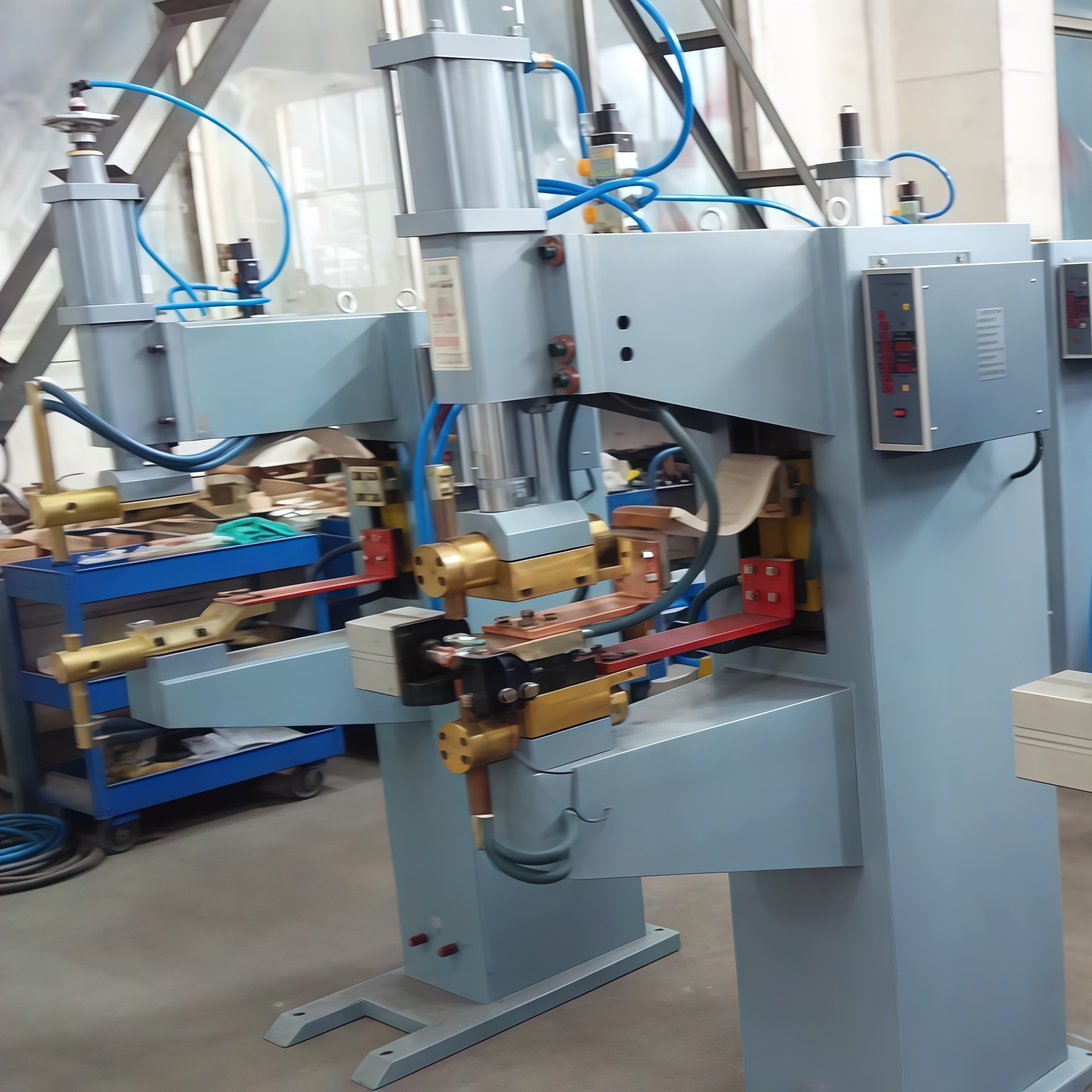

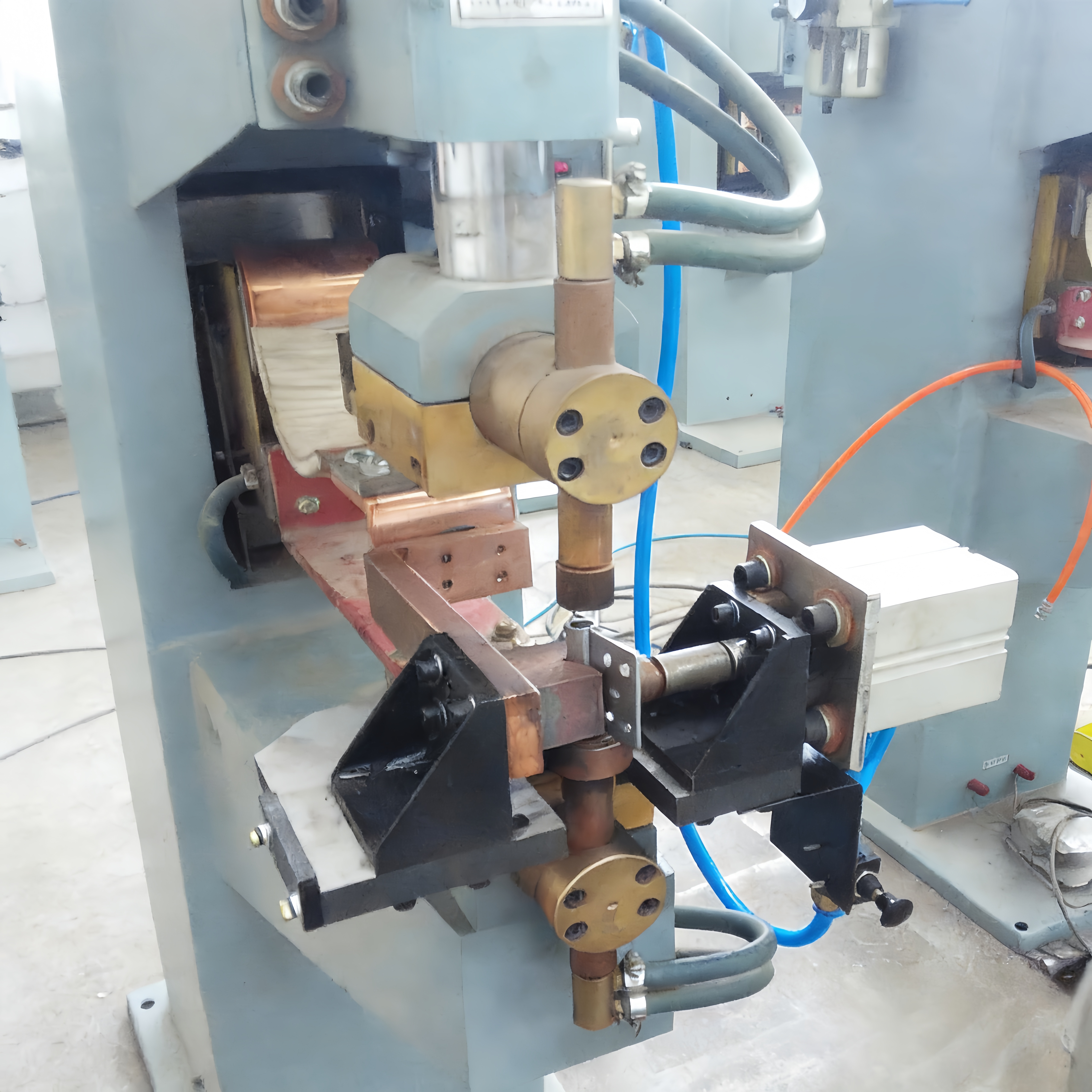

Détails de la machine et échantillons de soudage:

Applications:

Ce système basé sur la série DN est conçu exclusivement pour la fabrication:

• Pour les appareils à combustion:Pour voitures particulières, camions et VUS.
• Pour les véhicules lourds:Pour les bus, les machines agricoles et les équipements de construction.
• Périphériques à base d'hydrocarburesPour l'entrepôt, la sécurité et les portes métalliques architecturales.
• Pour les appareils électroménagers:Pour réfrigérateurs, fours, machines à laver et lave-vaisselle.

Pourquoi choisir le soudeur à charnière personnalisé de la série DN?

• Conçu sur une plateforme éprouvée:Bénéficiez de la durabilité et des performances testées sur le terrain des soudeurs spots industriels de la série DN.
• Solution complète et sur mesure:Chaque élément, des luminaires à l'automatisation, est conçu pour votre charnière spécifique, assurant un ajustement et une fonctionnalité parfaits.
• Maximiser la productivité et la qualité:L'automatisation accélère les cycles et élimine les erreurs humaines, ce qui augmente la production et la cohérence.
• Moins de coûts totaux de possession:Réduit la dépendance à la main-d'œuvre, minimise les déchets et tire parti de la fiabilité de la série DN pour une maintenance réduite.
• Évolutivité et adaptabilité:Le système modulaire peut être reconfiguré ou étendu en fonction des besoins de production.

Pour les fabricants de charnières de porte qui cherchent à améliorer la qualité, augmenter la capacité et gagner un avantage concurrentiel,la série DN personnalisée machine de soudage automatique de point de résistance pour la charnière de porte fournit un puissantNous vous invitons à nous contacter pour commencer à concevoir votre système sur mesure.
