Lieu d'origine: | La Chine |
Nom de marque: | Metalwork |
Certification: | CE, ISO, CCC |
Numéro de modèle: | RWS-séries |
Quantité de commande min: | 1 jeu |
---|---|
Prix: | Negotiable |
Détails d'emballage: | Boîte de Plywooden |
Délai de livraison: | 60 jours |
Conditions de paiement: | L / C, T / T |
Capacité d'approvisionnement: | 100 jeux par mois |
tension: | 380V, 3PH, 50HZ ou adapté aux besoins du client | Marque de robot: | Le Japon Kawasaki |
---|---|---|---|
Source de laser: | La Chine Raycus, ou l'Allemagne IPG | Outillage: | Personnalisé |
Puissance: | 300W | Garantie: | 1 année |
Surligner: | coupeur robotique de plasma,Hydraulique Machine de coupe |

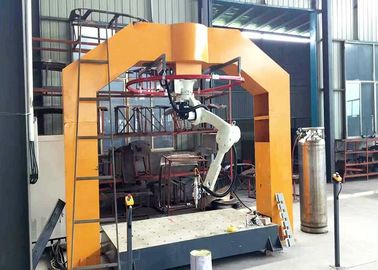

Station de coupe de robotique de la série 3D de RWS avec la coupe de laser de fibre
La station automatique de coupe de robotique est source bras de robot, contrôleur de robot et de coupe composés de laser. Le robot se compose du corps et du contrôleur de robot (matériel et logiciel). Tandis que pour la source de coupure, il est incluent généralement la source de coupe de laser, la torche de coupe de laser (bride), le refroidisseur d'eau, etc.
robot de coupe de laser de la fibre 3D
le robot à trois dimensions de coupe de laser de fibre est un dispositif avancé de coupe de laser qui coupe de processus pour des plaques de métal multidimensionnel et multi-directionnel flexibles avec l'adoption de la tête de coupe spécialisée de laser de fibre, du système de piste capacitif de haute précision, du module de laser de fibre et du système robotique industriel. Utilisant la représentation de la flexibilité et de la rapidité .besides du robot selon la taille de l'objet différent, il peut faire la coupe tridimensionnelle aux objets irréguliers par la tête de coupe de laser de fibre par l'installation formelle et inverse du robot. Il exige également la programmation de enseignement ou off-line la programmation selon différents produits et diverses voies. Sous l'utilisation du laser de transfert de fibre à la tête de coupe (la tête de coupe de laser de fibre est équipée du dispositif automatique-suivant spécialisé de fibre et du dispositif de transfert de chemin de lumière), et le système focal, la machine peut réaliser la coupe des plaques de métal tridimensionnelles multi-directionnel.
Selon des épaisseurs des plaques de métal, le choix de la puissance de fibre est également différent. Différents systèmes de refroidissement sont également équipés du module de laser de la puissance différente d'assurer le travail normal du module de laser. Afin de répondre aux exigences de la coupe du client, en attendant nous devons choisir le laser de fibre avec la longueur appropriée selon le semi-diamètre fonctionnant du bras robotique et de la taille des objets.
Caractéristiques :
1. La meilleure combinaison de la technologie de technique sophistiquée et de commande numérique représente le niveau de coupe de laser le plus avancé.
2. La construction de machines sont adoptées a importé le manipulateur et six tringleries d'axe, et intègre l'équipement à rayon laser de conseils dans le bras de robot. La combinaison du bras stable de robot à rayon laser et mobile en peut réaliser la production ou de la courbe spécifique dans l'espace tridimensionnel. Par conséquent, l'opération commode, intelligence élevée et réduisent considérablement la durée de cycle, et peuvent assurer son sérieux mobile élevé de vitesse, de grande précision et élevé.
3. Équipé du système de contrôle mobile professionnel peut s'assurer que l'effet de coupe et le déplacement stable, tous ceci font couper une opération plus commode et plus facile.
4. Tête de coupe importée de laser de plus haute précision, rapide-réponse, précision de coupe. Coopérez avec la main de commande numérique par ordinateur efficacement, en évitant se briser entre la tête de laser et le matériel de fonctionnement, aussi bien qu'assurer la tache de coupe pour obtenir la qualité stable de coupe.
5. La combinaison du robot industriel et du laser de fibre, assurent le processus fonctionnant complet. Glissière de coupe d'ordre, sans retraitement. Raccourcissez considérablement le processus fonctionnant, réduisez les coûts de travail de moule, et améliorez également la catégorie de produit et la valeur ajoutée ;
6. La tête de laser peut soutenir la pression de gaz 1.0Mpa. L'équipement pneumatique à haute pression améliore la capacité de coupe du matériel difficile de coupe tel que l'acier inoxydable.
7. Utilisant les robots industriels réduit considérablement le coût du système, réduit le coût du système d'alimentation et géré par le système, réduit l'espace de système.
Application :
Disponible pour des matériaux en métal tels que l'acier, l'acier au carbone, l'acier de silicium et le titane atainless alliez, des alwanys dans le domaine de coupe de three-dimentional. Très utilisé dans diverses industries, telles que la fabrication d'automobile, moulez la fabrication, le matériel médical, shipbuliding, l'aviation, le matériel, la décoration, le service proceesing en métal à étranger et d'autres.
Source de laser :
Source de laser de la Chine Raycus ou de l'Allemagne IPG
Comparaison entre la découpeuse de laser de cinq axes et le robot de coupe de laser
Projet
|
Cinq laser de CO2 de la machine tool+ d'axe
|
laser industriel de fibre de robot+
|
Vitesse fonctionnante
|
Vitesse différente selon des matériaux de morceau de travail, l'épaisseur de morceau de travail et la puissance de laser
|
Vitesse différente selon des matériaux de morceau de travail, l'épaisseur de morceau de travail et la puissance de laser. Comme l'acier au carbone de la coupe 1.5MM avec le laser 200w, la vitesse est presque 5m/min.
|
Charge d'entretien de laser
|
InflationHe, Ne, CO2.etc, se montent à 30 RMB/Hour
|
Aucune inflation d'air du besoin, la vie pendant 100 000 heures.
|
Puissance de système
|
Au sujet de 30KW
|
Dans 6KW
|
Type de refroidissement
|
Refroidissement par l'eau, de large volume
|
Au-dessous de 400W est le refroidissement à l'air, au-dessus de 400W est refroidissement par l'eau, petit volume
|
Surface au sol de système
|
50-100m2
|
Dans 10m2
|
Coût auxiliaire de l'oxygène
|
Différent selon des matériaux de morceau de travail, épaisseur de morceau de travail
|
Comme à moins 2mm acier au carbone, le dosage O2 est environ 15 RMB/hour
|
Logiciel de programmation en différé
|
OK
|
OK
|
Répété plaçant l'exactitude
|
Dans 50um
|
Dans 100um
|
Traitement de la gamme
|
Métal et non-métal
|
Métal
|
