Détails du produit
Lieu d'origine: La Chine
Nom de marque: Metalwork
Certification: CE, ISO, CCC
Numéro de modèle: Série de HBT-
Conditions de paiement et d'expédition
Quantité de commande min: 1 jeu
Prix: negotiable
Détails d'emballage: L'unité centrale nue dans le conteneur, boîte de contrôle électrique plywooden dedans des boîtes
Délai de livraison: 30 JOURS
Conditions de paiement: L / C, T / T
Capacité d'approvisionnement: 100 jeux par mois
Poids: |
100KG-50000KG |
Utilisation: |
Rotation horizontale pour la soudure |
Diamètre de table: |
400-4000mm |
tension: |
3 pH, 380V, 50Hz |
couleur: |
Bleu, gris ou adapté aux besoins du client |
Garantie: |
1 année |
Poids: |
100KG-50000KG |
Utilisation: |
Rotation horizontale pour la soudure |
Diamètre de table: |
400-4000mm |
tension: |
3 pH, 380V, 50Hz |
couleur: |
Bleu, gris ou adapté aux besoins du client |
Garantie: |
1 année |

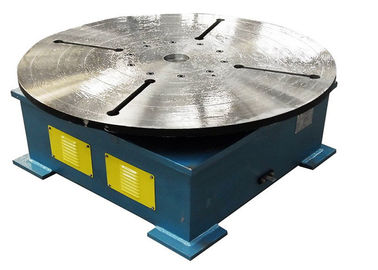

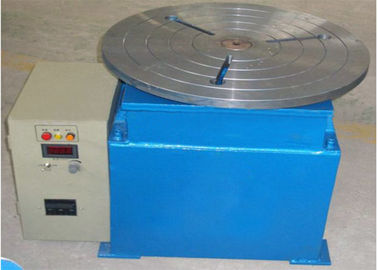

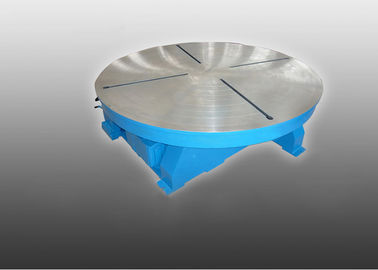

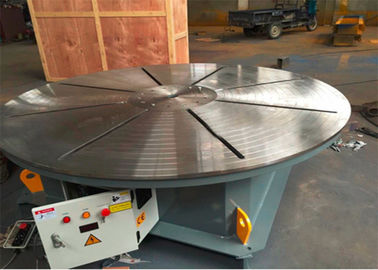

Tableau horizontal de soudure de rotation de HBT
Nous avons beaucoup de types de plaque tournante, par exemple .HB01, HB03, HB10 et ainsi de suite. Également nous pouvons concevoir la machine selon l'objet du client. Vous pouvez décider la vitesse du tour.
Caractéristiques :
1. Utilisation ainsi que le bras de robot de soudure automatique.
2. L'autre tension comme 220V/380V 50Hz sont tout disponible.
3. La vitesse de rotation est 0.05~05. T/MN dans la lecture numérique sur la boîte électrique.
4. Le Tableau de soudure de tour peut tourner 360° par le contrôle de VFD, boîte de contrôle d'opération en main.
5. Ajournez la taille 2000 millimètres avec le trou spécial au centre de table demandé par des clients.
6. Commandée est la boîte à télécommande, le commutateur de pied facultatif ou l'angle d'inclinaison si vous vouliez.
7. Avec le boulon de forme de t M24, vous pouvez fixer votre morceau de travail sur la table pour la rotation et la soudure.
Paramètres techniques :
| Modèle | HBT1 | HBT6 | HBT12 | HBT20 | HBT30 | HBT50 | HBT80 | HBT100 | HBT150 | HBT200 | HBT300 | HBT500 | |
| Kilogramme de chargement évalué | 100 | 600 | 1200 | 2000 | 3000 | 5000 | 8000 | 10000 | 15000 | 20000 | 30000 | 50000 | |
| Tournez la vitesse T/MN | 0.1-1 | 0.1-1.1 | 0.1-1 | 0.09-0.9 | 0.08-0.8 | 0.07-0.7 | 0.06-0.6 | 0.06-0.6 | 0.05-0.5 | 0.05-0.5 | 0.04-0.4 | 0.04-0.4 | |
| Inclinez la vitesse T/MN | 2 | 0,8 | 0,5 | 0,4 | 0,3 | 0,2 | 0,14 | 0,14 | 0,14 | 0,14 | 0,10 | 0,10 | |
| diamètre millimètre de Travail-table | φ400 | φ800 | φ1000 | φ1200 | φ1400 | φ1600 | φ2000 | φ2000 | φ2200 | φ2500 | φ3000 | φ4000 | |
|
Max.eccentricity distance millimètre |
100 | 150 | 200 | 250 | 250 | 250 | 200 | 200 | 200 | 200 | 200 | 200 | |
| Distance centrale millimètre de gravité maximum | 150 | 250 | 250 | 300 | 400 | 400 | 400 | 400 | 500 | 630 | 630 | 800 | |
| Kilowatt de rotation de puissance de moteur | 0,06 | 0,37 | 0,75 | 1,1 | 1,5 | 1,5 | 2,2 | 3 | 3 | 4 | 4 | 5,5 | |
| Inclinaison du kilowatt de puissance de moteur | 0,18 | 0,55 | 1,1 | 1,5 | 2,2 | 3 | 4 | 4 | 5,5 | 7,5 | 7,5 | 11 | |
| Tournez le diamètre. À 90°mm | ≤600 | ≤1500 | ≤1500 | ≤2000 | ≤2300 | ≤2800 | ≤3200 | ≤3200 | ≤3400 | ≤3400 | ≤4200 | ≤5700 | |
| Dimension | L millimètre | 740 | 1300 | 1500 | 1700 | 2046 | 2400 | 2900 | 2900 | 3525 | 3675 | 4200 | 5600 |
| H millimètre | 420 | 900 | 1000 | 1200 | 1400 | 1860 | 1970 | 1970 | 2252 | 2270 | 2700 | 3600 | |
| B millimètre | 527 | 1000 | 1200 | 1200 | 1680 | 1730 | 2260 | 2260 | 2270 | 2750 | 3300 | 4400 | |
| Poids kilogramme d'équipement | 70 | 700 | 1000 | 2000 | 3350 | 4300 | 8000 | 8200 | 14000 | 17000 | 20000 | 27000 | |
| Vitesse ajustant la manière | La vitesse de Revote est VFD (le MOTEUR COMMUN de COUPURE) | ||||||||||||
| L'inclinaison de la vitesse est fixe (le moteur ordinaire de frein) | |||||||||||||
Application :
1. Récipients à pression
2. industries de tuyau
3. fabrication d'énergie éolienne
4. fabrication chimique et de stockage du combustible de réservoir
5. Tout travail cylindrique lourd
