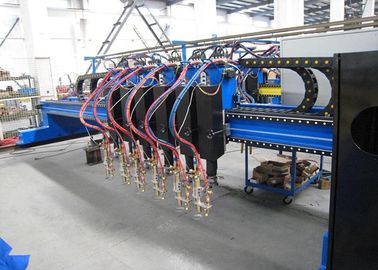

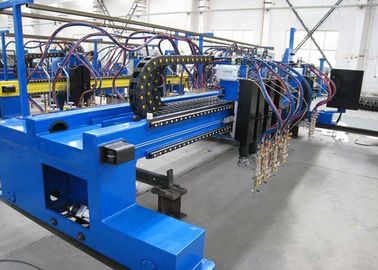

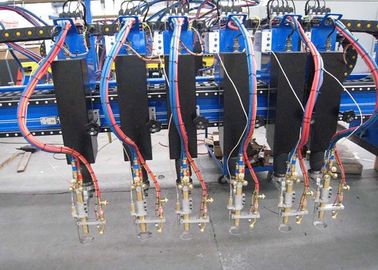

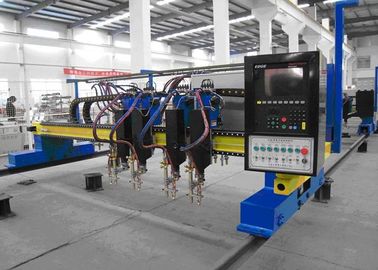

Type automatique de portique découpeuse de plasma de commande numérique par ordinateur avec les torches de coupe multi de flamme

Type automatique de portique découpeuse de plasma de commande numérique par ordinateur avec les torches de coupe multi de flamme

1. Points clés :

Système de commande numérique par ordinateur : Croc Ling ou Etats-Unis Hypertherm de Changhaï (dans la version anglaise et chinoise)

capteur de taille d'Arc-tension (avec le modèle de plasma) : PTHC

Source de plasma : dépendez du client

Logiciel de programmation : FastCAM (toute version linguistique)

2. Brève description :

La découpeuse de flamme de portique de commande numérique par ordinateur est un genre de découpeuse thermique avec le rendement élevé, la précision et la fiabilité, capables de couper n'importe quelle figure plate. La machine entière, avec le bel aspect, emploie la structure de portique faite en profil en aluminium, et est conduite par le double moteur de progression dégrossi de C.C. Ce coupeur peut être équipé de la torche de coupe de flamme ou la torche ou chacun des deux de coupe de plasma. Il est largement appliqué dans les domaines tels que la publicité, ventilateur industriel, l'électricité, usinant.

3. Caractéristiques typiques :

• Ø transversal/mesure longitudinale facultative, gamme étendue de coupe ;
• Ø conduit par le double moteur de C.C de côté, course sûrement avec la précision élevée de coupe ;
• Ø adoptent le système de commande numérique par ordinateur de la Chine ou des Etats-Unis, facile à apprendre et utiliser ;
• Structure de Ø faite en profil en aluminium, petite couverture de plancher, entretien, commodes faciles pour le démontage, l'assemblée et la relocalisation ;
• Conception nouvelle de Ø, rapport élevé de représentation-prix, économique et pratique.
• Capteur de taille d'Arc-tension de Ø (avec le modèle de plasma) : PTHC
• Logiciel de programmation de Ø : FastCAM (toute version linguistique)
• Source de plasma de Ø : dépendez du client

4. Conditions d'alimentation et de gaz d'énergie

• Alimentation d'énergie en machine principale : C.A. 220V±10%, 50Hz±1Hz
• Puissance de plasma : C.A. 3-380V±10%, 50Hz±1Hz

Capacité d'alimentation d'énergie :

• Machine principale : 1.0KVA
• Puissance de plasma : Dépendez du type de puissance de plasma.

Paramètres techniques :

Détails de machine :

	Constitution de machine   la conception de poutre de la cavité 1.Steel assure la bonne dissipation thermique sans déformation ; 2. Le gâchage de processus de structure de construction soudée de boîte assure l'excellentes rigidité et intensité ; 3. La double commande adopte la structure symétrique.
	Transmission 1. Le vitesse-support conduisant des mouvements sans espace d'engagement assurent le fonctionnement de machine lisse à la grande vitesse ; 2. Réducteur de transmission : COUSEZ, la torsion à haute production à faible bruit.
	Conduisez le modèle Entraînement de Bi-side de moteur servo à C.A. du Japon ou de moteur pas à pas. Réducteur de shimpo du Japon ou réducteur planétaire de technologie allemande.
	Rail de guide Mode de processus : Broyeur de haute précision ; Exactitude longitudinale de support : catégorie 7 ; Unité de longueur : 1.0M ou 2.0M.
	Système de commande numérique par ordinateur 1. affichage d'affichage à cristaux liquides de 10,4 pouces ; 2. appui de port USB, affichage de figures ; 3. les voyants de signalisation montrant la condition de travail ; 4. menu d'opération montré immédiatement sur le moniteur ; 5. figures faciles programmées directement. Changhaï ou système américain de commande numérique par ordinateur de marque est facultatif
