Machine circulaire automatique de soudure continue d'appareil à souder de cylindre d'huile hydraulique

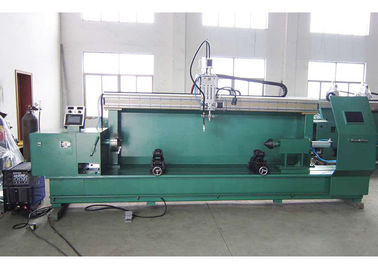

Machine circulaire horizontale de soudure continue de cylindre automatique d'huile hydraulique

Conditions d'objet :

1) Objet de soudure : soudure de cylindre et cylindre V inférieur, soudure d'angle en U de soudure, de cylindre et de bride ;

2) Matériaux : St en acier 52 de tube cuit au four et acier SAE 1045 de jambe ;

3) Diamètre de cylindre : ¢40~¢450 millimètre ;

4) La longueur de l'objet : 100 | 3000mm ;

5) L'épaisseur du cylindre : 5 | 50 millimètres.

Aperçu d'équipement :

Conditions fonctionnelles :

1) Il satisfait la soudure de la soudure en V du cylindre et du fond du cylindre, et la soudure d'angle entre le cylindre et la bride ;

2) La machine de soudure spéciale adopte le mode de la fixation d'arme à feu de rotation et de soudure d'objet ; le chalumeau est équipé du mécanisme micro d'ajustement et du dispositif de réglage d'angle biaxial, qui peuvent ajuster différents angles de soudure ; le levage de chalumeau est commandé par le moteur, les commandes de moteur de progression l'arme à feu de soudure pour balancer ; le dispositif d'écrimage de contre-pointe adopte le contrôle de la pression d'air. La tête de machine emploie le support de bride de trois griffes. Le dispositif peut être actionné automatiquement, manuellement et semi-automatiquement ;

3) L'équipement adopte le système de contrôle du contrôleur programmable (PLC) pour réaliser la production de processus automatique.

Caractéristiques principales :

1) Procédé de soudure : La soudure de CO2 est adoptée, l'objet est tourné, et le chalumeau est oscillé et soudure multicouche.

2) Puissance de soudure : alimentation d'énergie de soudure utilisant la machine de soudure protégée du gaz plus le conducteur de fil.

3) conditions de position de soudure : position horizontale maintenant, opération.

4) Structure spéciale de machine : La machine-outil de soudure est faite d'acier au carbone, qui est solide et stable. La contre-pointe active de mécanisme et de pression sont placées aux deux extrémités du dispositif. La tête est fixe et la contre-pointe est réglable.

5) Tête active de machine : La rotation d'objet est conduite par le fixage variable de moteur + de réducteur + de trois-mâchoire de fréquence. Le mouvement est règlement stable et stepless de vitesse ; la contre-pointe entière est guidée par chemins de fer (objets serviables de différentes longueurs).

6) Contre-pointe : Le dessus de la partie serrée adopte l'astuce de pression atmosphérique.

7) Mécanisme mobile de chalumeau : Adopte la pression atmosphérique de commander le levage de torche. Le chalumeau balançant par le moteur a la distance de levage automatique entre les couches. La taille de l'oscillation gauche et droite du chalumeau peut être ajustée, qui peut être placé selon les besoins de la production.

8) Mécanisme de parenthèse : Quand le diamètre de l'objet est différent en ajustant l'ouverture du cadre de rouleau, le centre est encore compatible au centre de la rotation.

9) Corps protecteur de porte et de boîte : la porte coulissante mobile est donnée dans l'avant, équipé de souder le verre protecteur pour observer l'état de soudure et des dommages empêcher d'arc de protection de rayonnement et de soudure éclaboussure au corps humain, intégré de la porte, les sembler de dispositif beaux.

10) Système de contrôle de la pression d'air : l'astuce supérieure télescopique, conception de système est assortie avec des normes nationales.

11) Système de contrôle électrique : Le contrôleur programmable (PLC) est employé comme boîtier de commande principal, et point de sortie est protégé par le relais intermédiaire. L'écran tactile chinois d'affichage est utilisé comme interface de dialogue d'ajustement de paramètre. L'écran tactile peut placer la tension de soudure et le courant de chaque couche. Placez la vitesse de soudure et la vitesse d'oscillation de chaque couche, avec des fonctions de fonction de levage de torche, manuelles et automatiques automatiques.

12) L'ajustement des pleines spécifications numériques de soudure peut être réalisé sur la console, l'arrangement peut être mis en application, la vitesse de soudure peut être ajusté steplessly, l'affichage numérique, le préréglage du nombre d'anneaux de soudure.

13) Installez séparément les armoires de commande et les boîtes électriques d'opération, les chaînes standard de réservoir de câble d'utilisation pour prendre des câbles, les tuyaux d'air, etc….

14) Dispositif de protection : si l'équipement est anormal, de dispositif les arrêts automatiquement et demeure stationnaire, et l'appel est repris.

15) Couleur d'équipement : la peinture est bleue, vert pomme ou la couleur spécifique par l'utilisateur (besoin de l'utilisateur pour fournir une carte standard de couleur).

Configuration principale :

Photos d'objet de soudure :
