Grande machine de soudure automatique pour la chaîne de production soudée intégrée de grillage

Grande machine de soudure automatique de grillage pour la chaîne de production intégrée de maillage de soudure

Caractéristiques :

1) Alimentation par la bobine de fil et décharge par la trémie de trame de fil.

2) Le fil de trame est équipé d'une trémie de fil de sélection pour assurer la vitesse masquante rapide du fil de trame.

3) Il est équipé du moteur servo de Panasonic + réducteur planétaire pour assurer la stabilité du système et de la taille standard du produit. L'entrée d'écran tactile de taille de l'écran, et peut placer un grand choix d'espacement de trame de fil sur le même écran, commode et flexible. (la fonction sautante de soudure de point peut être placée selon les besoins)

4) Le mode de coupe de réseau, adoptent la découpeuse automatique à grande vitesse de réseau.

5) Réducteur hélicoïdal de vitesse : afin d'assurer le fonctionnement de l'équipement sous la charge élevée, le réducteur hélicoïdal de vitesse de série de K avec la force importante d'incidence de couple est adopté, et l'installation externe assure les caractéristiques de l'entretien facile.

6) Le moteur principal est équipé de la carte à extrémité élevé du convertisseur de fréquence du VE de delta +PG, qui fait le temps d'accélération et de décélération du moteur principal à partir de 0 à 1500r/min 0.02s, et peut courir au couple de 200% à la vitesse nulle, assurant la capacité rapide de réponse de l'équipement. (moteur avec l'encodeur d'Autonics)

7) L'alignement de trame de fil de tapotement de fil de contrôle de cylindre du Japon SMC, fil de trame masquant, tirent le filet de nouveau à l'ascenseur le filet, et équipé du pétrole de SMC et du séparateur d'eau.

8) L'opération simple, tous les paramètres du dispositif peut être placée sur l'écran tactile, et la machine de commutateur a seulement un bouton d'opération automatique. Quand l'équipement échoue, il sera affiché sur l'écran tactile (HMI) pour faciliter l'entretien de l'équipement.

9) Configuration de haute qualité : Le cylindre du Japon SMC, Taïwan valen l'écran tactile, moteur servo de panasonic, le conducteur servo de panasonic, PLC de panasonic, contacteur de l'Allemagne Schneider, inverseur de delta et ainsi de suite.

Condition de travail :

Disposition :

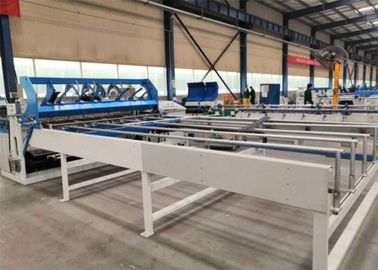

La ligne entière se compose de dispositifs suivants :
ligne ligne PLC principal de ② de profit de fil de ① de ③ de rouleau de pressing de fil de ⑥ de trémie de fil croisé de ⑤ de machine de soudure de ④ plus droit de fil tirant la maille de ⑧ de machine de maille de coupe de ⑦ de système recevant le chariot

Caractéristique détaillée :

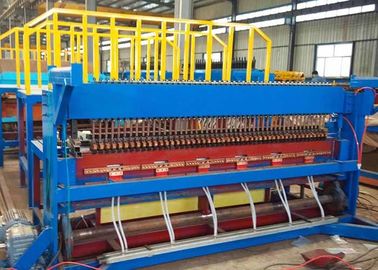

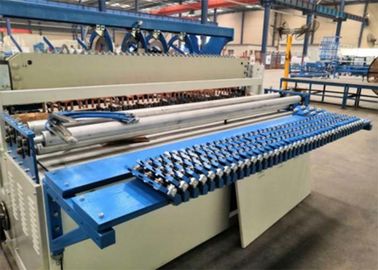

1. Machine de soudure principale

1) Pour notre cette machine, la ligne fil alimentant de la bobine automaticly, qui est convinient et sauve les travailleurs quantiy.
2) le transfomer est notre nouveau modèle et avec le système de refroidissement par l'eau, qui fait la vie de utilisation plus longtemps.
3) notre pression de soudure adopte le ressort mécanique, qui épargnent le coût et le coût de maintenance est inférieur à l'autre modèle pneumatique.
4) le fil croisé alimente de précoupé, qui adopte le moteur d'étape droven. Et le fil croisé tombera un.
5) chaque transformateur est commandé par le contrôle simple de micro-ordinateur, cent-contrôle soudant une pression de temps, qui est intelligentialized. Le contrôleur se reliera à l'écran tactile, et nous pouvons placer le courant de soudure et le temps de soudure sur l'écran tactile, qui est très commode.
6) les dispositifs d'essai de fil croisé sont équipés. Whe que le fil croisé ne peut pas convenablement tomber vers le bas, la machine s'arrêtera.

profit 2.Wire

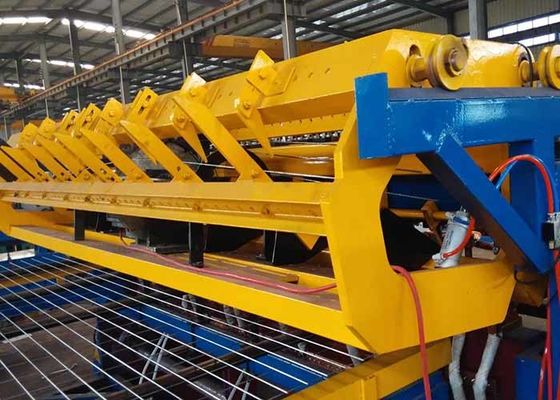

1) Avant la ligne fil introduisant dans la machine de soudure, il passera par la ligne fil plus droit, qui fait à la ligne fil le bon straighteness et la bonne qualité de finition de maille.
2) notre profit de fil peut charger 400KGS maximum.

3. PLC de moteur servo tirant le système

1) Notre PLC tirant le système adopte le moteur servo avec le grand système de la puissance 3.0KW, qui assurent la grosseur de maille plus précise.
2) le chariot de traction tirera reciprocatingly le maillage de soudure automaticly. Et le chariot reviendra au point original automaticly, qui peut épargner le temps et améliorer la production.
3) l'espacement de fil croisé sera placé sur l'écran tactile, qui facilite l'opération. Dans un filet à mailles, il peut avoir l'espacement différent de fil croisé.

4. Découpeuse précise de maille

1) Après que la maille soit retirez, la découpeuse la coupera à la longueur requise automaticly.
2) notre cette découpeuse est le modèle précieux, qui rend la taille de coupe plus précise et la vitesse plus rapide.

5. système de contrôle

1) Adopte PLC, système à commande par effleurement d'écran.
2) pour notre système de contrôle, chaque structure de fonction est donnée en dispositif de détection de défaut et l'alarme automatique arrêtent la fonction.
3) des paramètres de chaque opération seront placés sur l'écran tactile, qui est convinient.

4) au sujet du choix de noms de marque de système de contrôle, après notre procès de beaucoup de fois, nous choisissons le plus approprié à notre machine. Les grandes marques ne sont pas nécessairement le meilleur, le plus approprié.

Photos d'objet de soudure :
