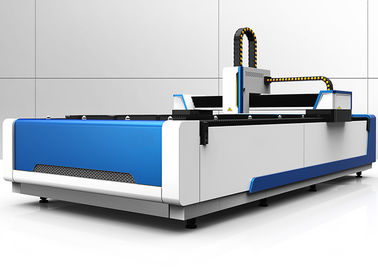

Machine de découpe à laser à fibre CNC de type table économique
Présentation du produit:
La série de machines de découpe laser à fibre de type table représente une percée dans la technologie de découpe laser abordable et haute performance.les installations de fabricationCette série offre des capacités de découpe de qualité industrielle dans un ensemble compact et rentable.Ces machines sont conçues pour manipuler une large gamme de matériaux avec une précision et une efficacité exceptionnelles..
Construite avec un cadre de type table rigide et thermiquement stable, la série combine la fiabilité des systèmes de découpe laser professionnels avec l'accessibilité des équipements de banc.Que vous traitiez des tôles minces pour des composants complexes ou que vous coupiez des matériaux plus épais pour des pièces industrielles, cette série de machines polyvalentes s'adapte à vos besoins de production sans compromettre la qualité de coupe ou la simplicité de fonctionnement.

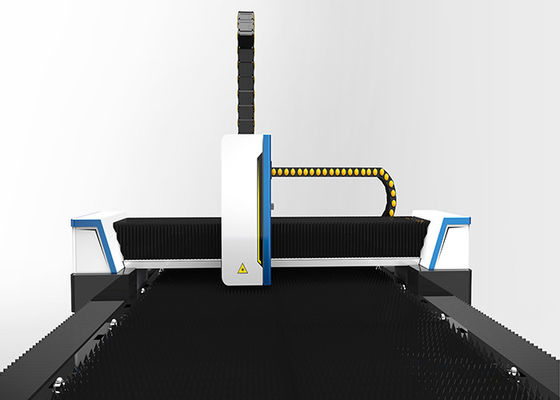

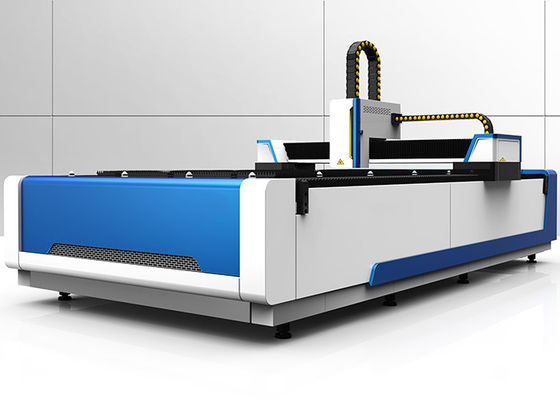

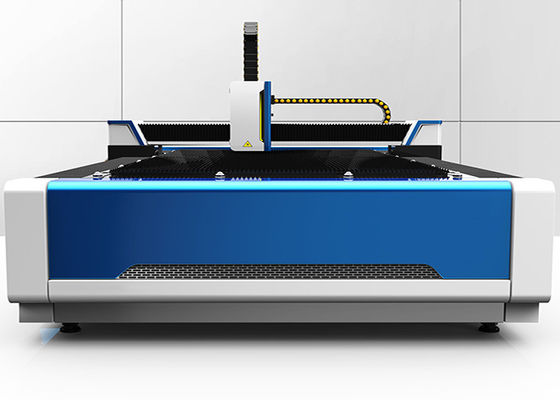

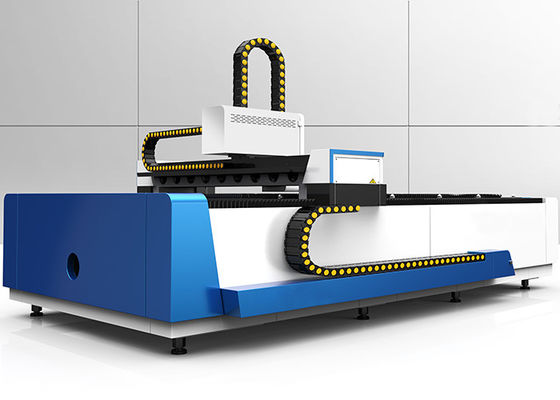

Structure du produit:
Principales caractéristiques du produit:
1Performance optimisée en termes de coûts
• Point d'entrée abordable: obtenir des résultats de coupe professionnels à une fraction des coûts des systèmes laser traditionnels
• Faibles coûts d'exploitation: source laser à fibre économe en énergie avec un minimum de maintenance
• Réduction des coûts de consommation: longévité des composants optiques et consommation minimale de gaz
2Ingénierie de précision
• Système de mouvement de haute précision: des vis à billes de terre de précision et des guides linéaires assurent une précision de positionnement répétable de ±0,02 mm et une précision de positionnement de ±0,03 mm/m
• Système de contrôle avancé: interface CNC conviviale (système Bodor/Bochu) avec un logiciel intuitif pour un fonctionnement sans faille
• Contrôle automatique de la mise au point: l'axe Z motorisé maintient une distance focale optimale pour une qualité de coupe constante
3. Traitement des matériaux polyvalent
• Capacité à utiliser de nombreux matériaux: acier inoxydable, acier au carbone, aluminium, cuivre, laiton et alliages divers.
• Plage de puissance adaptative: 1500W-12kW options pour équilibrer la vitesse de coupe et l'épaisseur du matériau
• Base de données intelligente de paramètres: paramètres de coupe préconfigurés pour les matériaux et épaisseurs courants
4. Conception compacte et économique
• Emplacement des tables: nécessite un minimum d'espace au sol tout en conservant une surface de travail substantielle
• Emballage intégré: Emballage de sécurité complet avec fenêtre de vision et système de verrouillage
• Construction modulaire: facilité d'accès à la maintenance et possibilité de futures améliorations
5Opération et sécurité intelligentes
• Changement automatique de la buse: système facultatif pour le traitement ininterrompu de différentes épaisseurs de matériau
• Caractéristiques de sécurité complètes: rideaux lumineux, arrêts d'urgence, interface d'extraction de fumée et boîtier de sécurité laser de classe 1
• Capacité de surveillance à distance: connectivité réseau pour la surveillance et le diagnostic de la production
6. Caractéristiques de productivité améliorées
• Traitement à grande vitesse: vitesses de traverse rapides allant jusqu'à 120 m/min (varient selon le modèle de puissance) pour des temps de cycle réduits
• Logiciel de nidification intelligent: optimiser l'utilisation des matériaux grâce à des algorithmes automatiques de nidification des pièces
• Système de changement rapide de matériau: mécanisme de chargement et de serrage simplifié

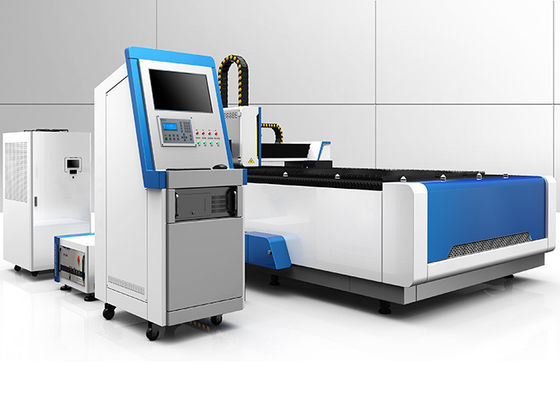

Principaux composants:
TParamètres techniques:
| Nom |
Modèle de 1500 W |
Modèle 3000W |
Modèle 6000W |
Modèle 12000W |
| Type de laser |
Le laser à fibres IPG/RAYCUS |
Le laser à fibres IPG/RAYCUS |
Laser à fibre IPG |
Laser à fibre de haute puissance IPG |
| Puissance laser |
Unité d'alimentation |
3 000 W |
6 000 W |
12000 W |
| Longueur d'onde |
1070 nm |
1070 nm |
1070 nm |
1070 nm |
| Qualité du faisceau (M2) |
> 12 |
> 12 |
> 12 |
> 13 |
| Épaisseur maximale de coupe (acier doux) |
8 mm |
15 mm |
25 mm |
35 mm |
| Épaisseur maximale de coupe (acier inoxydable) |
6 mm |
12 mm |
20 mm |
30 mm |
| Épaisseur maximale de coupe (aluminium) |
5 mm |
10 mm |
16 mm |
25 mm |
| Précision de positionnement |
± 0,03 mm/m |
± 0,03 mm/m |
± 0,03 mm/m |
± 0,04 mm/m |
| Retourner la précision de positionnement |
± 0,02 mm |
± 0,02 mm |
± 0,02 mm |
±0,025 mm |
| Zone de travail (X × Y) |
1500 × 3000 mm |
1500 × 3000 mm |
Pour les véhicules à moteur à combustion |
Pour les véhicules à moteur à combustion |
| Vitesse maximale de traverse |
60 m/min |
80 m/min |
100 m/min |
120 m/min |
| Système d'entraînement |
Servo moteurs + vis à billes |
Servo moteurs + vis à billes |
Servo moteurs + vis à billes |
Servo moteurs + support de vitesses |
| Système de guidage |
Les guides linéaires |
Les guides linéaires |
Les guides linéaires |
Guides linéaires lourds |
| Contrôleur CNC |
Système Bochu |
| Capacité de refroidissement |
Chiller à eau de 12 kW |
Chiller à eau de 18 kW |
Chiller à eau de 28 kW |
Chiller à eau de 45 kW |
| Stabilité à la température |
± 1°C |
± 1°C |
± 1°C |
±0,5°C |
| Types de gaz d'assistance |
Air, O2, N2 |
Air, O2, N2 |
O2, N2 |
O2, N2 |
| Pression maximale du gaz |
1.6 MPa |
1.6 MPa |
2.0MPa |
2.5 MPa |
| Consommation de gaz (N2) |
15 à 25 m3/h |
20 à 35 m3/h |
30 à 50 m3/h |
50 à 80 m3/h |
| Dimensions de la machine (L × W × H) |
3200 × 2200 × 2000 mm |
3200 × 2200 × 2000 mm |
4500 × 2800 × 2200 mm |
4500 × 2800 × 2200 mm |
| Poids de la machine |
1 800 kg |
2 000 kg |
3200 kg |
3800 kg |
| Besoins en énergie |
Pour les véhicules à moteur électrique |
Pour les véhicules à moteur électrique |
Pour les véhicules à moteur électrique |
Pour les véhicules à moteur électrique |
| Consommation d'électricité |
8 à 12 kVA |
12 à 18 kVA |
20 à 30 kVA |
35 à 50 kVA |
| Environnement de travail |
Température: 5°C-35°C; Humidité: 30% à 80% (sans condensation); Altitude: ≤ 1000 m |
Données de performance supplémentaires:
| Type de matériau |
Épaisseur |
Vitesse de coupe de 1500 W |
Vitesse de coupe de 3000 W |
Vitesse de coupe de 6000 W |
Vitesse de coupe de 12000 W |
| Acier doux (avec O2) |
1 mm |
18 m/min |
25 m/min |
35 m/min |
50 m/min |
| 3 mm |
4.5 m/min |
8 m/min |
12 m/min |
20 m/min |
| 6 mm |
1.2m/min |
3 m/min |
5 m/min |
9 m/min |
| Acier inoxydable (avec N2) |
1 mm |
15 m/min |
22 m/min |
30 m/min |
45 m/min |
| 3 mm |
3 m/min |
6 m/min |
10 m/min |
16 m/min |
| 6 mm |
00,8 m/min |
2 m/min |
4 m/min |
7 m/min |
| Aluminium (avec N2) |
1 mm |
12 m/min |
18 m/min |
25 m/min |
40 m/min |
| 3 mm |
2.5 m/min |
5 m/min |
8 m/min |
14 m/min |
| 6 mm |
00,6 m/min |
1.5 m/min |
3 m/min |
6 m/min |
Nom de l'organisme:Toutes les spécifications sont sujettes à changement en fonction des améliorations technologiques.Contactez notre équipe technique pour des recommandations d'application spécifiques et des options de configuration personnalisées.
