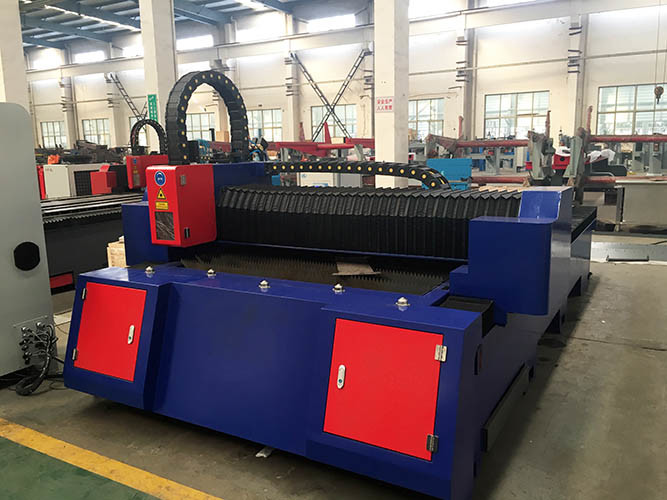

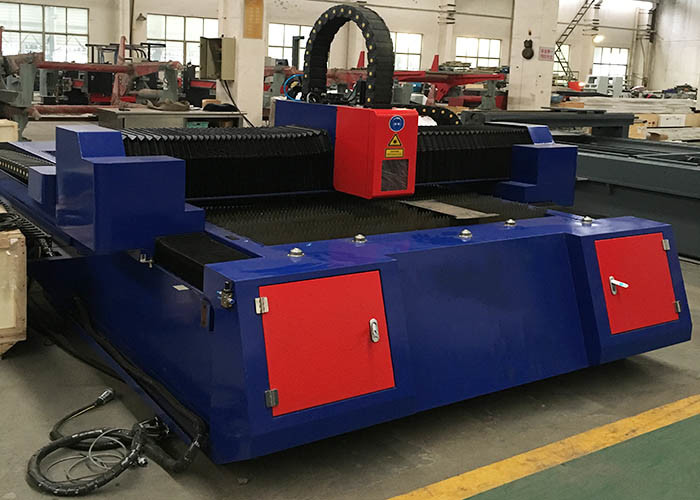

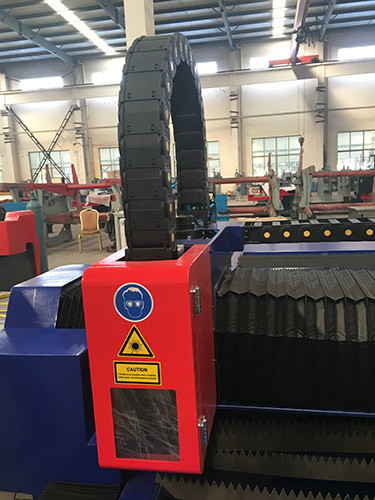

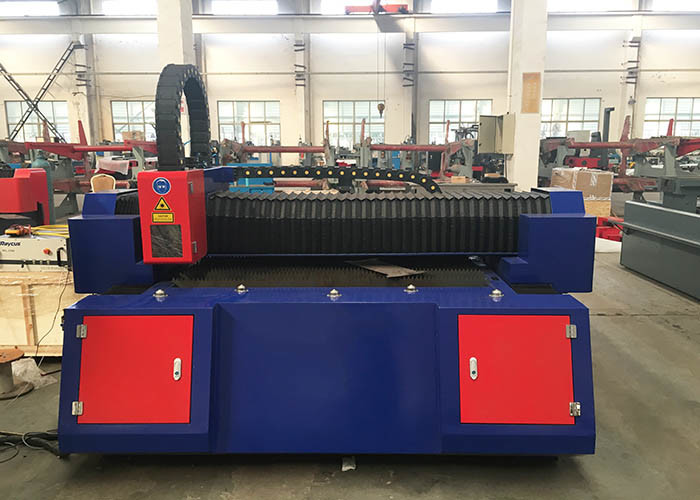

FL-3015-4000W Machine de découpe laser à fibre CNC
Le système de découpe laser à fibre de la série FL 4000W, basé sur notre architecture de lit monolithique révolutionnaire, est conçu pour dominer la plage de production critique des épaisseurs moyennes. Conçue autour d'une zone de travail très polyvalente de 1500 mm x 3000 mm (environ 5' x 10'), cette machine ne se limite pas à la puissance brute, elle vise à offrir une productivité, une fiabilité et une qualité de coupe inégalées sur des matériaux allant de la tôle fine à la plaque épaisse. Elle représente l'équilibre optimal entre la capacité industrielle et l'espace au sol pratique, rendant la découpe laser professionnelle à grande vitesse accessible aux ateliers, aux fabricants et aux équipementiers qui cherchent à développer leurs opérations. Cette plateforme transforme des profils de pièces complexes en composants finis avec une vitesse époustouflante et une précision irréprochable.
Principaux facteurs de différenciation : pourquoi la série FL 4KW se distingue
-
Puissance stratégique pour un retour sur investissement optimal : La source laser de 4 KW est scientifiquement calibrée pour être le « point idéal » pour la production. Elle offre des vitesses fulgurantes sur les matériaux fins à moyens (1 à 10 mm) tout en conservant une capacité de coupe robuste jusqu'à 25 mm d'acier au carbone et 20 mm d'acier inoxydable, maximisant ainsi votre retour sur investissement sur la plus large gamme de travaux courants.
-
1500x3000mm : Le format à haut rendement : Cette zone de travail est méticuleusement dimensionnée pour traiter des feuilles complètes de plusieurs tailles standard mondiales avec un minimum de déchets, ce qui est parfaitement adapté à la découpe imbriquée de plusieurs pièces. Elle réduit considérablement le temps de manutention des matériaux et optimise le rendement des matériaux par rapport aux lits plus petits, ce qui stimule directement la productivité de l'atelier.
-
Système de mouvement optimisé pour la dynamique : Associé à la source de 4 KW, il s'agit d'un système d'entraînement à haute dynamique conçu pour une accélération et une décélération agressives. Cela garantit que la tête laser atteint sa vitesse de coupe maximale plus rapidement et navigue avec plus de précision dans les contours complexes, réduisant ainsi les temps de cycle sur les pièces complexes, là où d'autres machines perdent du temps, la série PRO en gagne.
-
Gestion intelligente des gaz et des processus : Comprend un système de gaz d'assistance avancé et programmable qui commute automatiquement la pression et le type de gaz en fonction du matériau et de l'épaisseur à partir de la base de données de coupe. Cela garantit une qualité de coupe optimale (sans laitier, oxydation minimisée) de la première à la dernière pièce, tout en économisant des gaz de haute pureté coûteux.
-
Fonctionnalités de disponibilité prêtes pour la production : Comprend le nettoyage et l'étalonnage automatiques des buses intégrés (AFC), une protection contre les collisions et une surveillance en temps réel de la température des optiques et de l'état du laser. Ces fonctionnalités minimisent l'intervention de l'opérateur, évitent les pannes coûteuses et garantissent que la machine passe plus de temps à couper et moins de temps en maintenance.
Générateur laser à fibre :
La machine peut être équipée d'un générateur laser à fibre Raycus / IPG, selon les exigences du client.
Paramètres techniques :
| Catégorie |
Spécification |
| Modèle |
FL-3015-4KW |
| Puissance laser |
Laser à fibre IPG / Raycus / Max Photonics de 4000 W (configurable) |
| Zone de travail effective |
1500 mm (X) x 3000 mm (Y) |
| Construction de la machine |
Châssis en acier soudé monolithique avec plaque de lit haute résistance intégrée |
| Précision de positionnement |
±0,03 mm |
| Répétabilité |
±0,02 mm |
| Vitesse de déplacement maximale |
140 m/min |
| Accélération maximale |
1,5 G |
| Système d'entraînement |

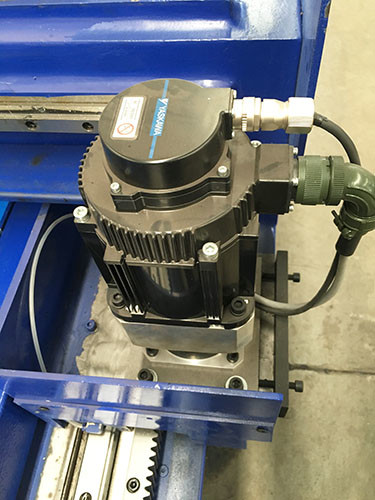

Servomoteurs de haute précision avec crémaillère et pignon hélicoïdaux |
| Glissières |
Glissières linéaires de haute rigidité de marque Taiwan/Japon |
| Système de contrôle |
CYPCUT 8000 ou PA 8000 Système CNC professionnel avec écran tactile de 21 pouces |
| Capacité de coupe (max.) |
Acier au carbone : 25 mm
Acier inoxydable : 20 mm
Aluminium : 16 mm
|
| Gaz d'assistance |
Système programmable pour O₂, N₂, Air (option azote haute pression disponible) |
| Fonctionnalités automatiques |
Mise au point automatique (AF), Changement automatique de buse (ANC), Capteur de hauteur capacitif (standard) |
| Refroidisseur |
Refroidisseur d'eau à double circuit industriel de haute précision de 40 HP |
| Système d'échappement |
Conduits à débit élevé intégrés, compatibles avec les systèmes de filtration centraux/de fumée |
| Exigences d'alimentation |
380 V / 50 Hz / Triphasé, environ 55 kVA |
| Dimensions de la machine (LxlxH) |
~ 5500 mm x 2600 mm x 2100 mm (y compris l'échappement) |
| Poids net |
Environ 8000 kg |
Paramètres de coupe :
| Matériau |
Épaisseur (mm) |
Vitesse de coupe (m/min) |
Gaz d'assistance et pression (bar) |
Remarques |
| Acier au carbone |
1 |
35 – 45 |
O₂ (1,0 - 1,5) |
Très grande vitesse, laitier minimal. |
| |
3 |
12 – 15 |
O₂ (0,8 - 1,2) |
|
| |
6 |
4,5 – 5,5 |
O₂ (0,8 - 1,0) |
|
| |
10 |
2,2 – 2,8 |
O₂ (0,8 - 1,0) |
|
| |
15 |
1,3 – 1,7 |
O₂ (0,8 - 1,0) |
Bonne qualité avec O₂. |
| |
20 |
0,8 – 1,0 |
O₂ (0,8 - 1,0) |
Capable de couper proprement. |
| |
25 |
0,5 – 0,7 |
O₂ (1,0 - 1,2) |
Presque la capacité maximale, le bord peut être plus rugueux. |
| Acier inoxydable |
1 |
28 – 36 |
N₂ (14 - 18) |
Grande vitesse, bord brillant et sans oxydation. |
| |
3 |
8 – 10 |
N₂ (14 - 18) |
|
| |
6 |
3,5 – 4,5 |
N₂ (14 - 18) |
|
| |
10 |
1,5 – 2,0 |
N₂ (16 - 20) |
|
| |
15 |
0,8 – 1,2 |
N₂ (18 - 22) |
Une pression de N₂ élevée est requise pour l'éjection de la fusion. |
| |
20 |
0,4 – 0,6 |
N₂ (20 - 25) |
Presque la limite pratique pour des coupes de haute qualité. |
| Aluminium |
1 |
25 – 35 |
N₂ (12 - 16) |
Matériau à haute réflectivité, nécessite des paramètres optimisés. |
| |
3 |
8 – 11 |
N₂ (14 - 18) |
|
| |
6 |
3,0 – 4,0 |
N₂ (16 - 20) |
|
| |
10 |
1,2 – 1,8 |
N₂ (18 - 22) |
|
| |
15 |
0,6 – 0,9 |
N₂ (20 - 25) |
Difficile, la vitesse dépend fortement de l'alliage. |
| Laiton / Cuivre |
1 |
18 – 25 |
N₂ (14 - 18) |
Réflectivité extrêmement élevée. Utiliser un revêtement antireflet ou une tête laser haute puissance dédiée. |
| |
3 |
4,0 – 6,0 |
N₂ (16 - 20) |
|
| |
6 |
1,2 – 1,8 |
N₂ (18 - 22) |
Très lent par rapport à l'acier ; conductivité thermique élevée. |
| Acier doux (N₂) |
1 |
18 – 24 |
N₂ (14 - 18) |
Pour des bords sans oxydation et pouvant être peints. Plus lent que la coupe O₂. |
| |
3 |
5 – 7 |
N₂ (14 - 18) |
|
| |
6 |
2,0 – 2,8 |
N₂ (16 - 20) |
|
Questions :
1. Êtes-vous une société commerciale ou une usine ?
--- Nous sommes une usine occupant plus de 100 000 m2, avec une excellente équipe technique professionnelle, 25 personnels de R&D, une équipe après-vente professionnelle et environ 200 travailleurs produisant plus de 1 000 ensembles de machines chaque année.
2. Votre entreprise fournit-elle et construit-elle les machines pour répondre aux besoins et aux spécifications des clients ?
--- Oui, nous pouvons fabriquer la machine sur mesure en fonction de vos exigences.
3. Quels sont vos avantages par rapport aux machines de vos concurrents ?
--- Nos machines peuvent être équipées d'une configuration élevée, et les principaux composants proviennent de marques célèbres. Nous avons un système de contrôle de qualité strict, un système de technologie de processus, un système d'innovation technologique.
4. La machine est-elle livrée avec une garantie ?
--- Nous offrons une garantie d'un an, pendant ce temps, si des pièces sont cassées, nous en enverrons une nouvelle au client gratuitement, et nous fournirons également gratuitement des conseils techniques en ligne.
5. Puis-je visiter votre usine ?
--- Bienvenue dans notre usine pour connaître notre puissance de traitement et de technologie. Et vous verrez différents exemples de machines dans notre atelier.
6. Comment obtenir un devis plus rapidement ?
--- Lorsque vous nous envoyez une demande, veuillez fournir les informations relatives à vos exigences :
• Quel type de plaque métallique et son épaisseur ?
• Quelle est la taille de votre pièce ?
Ces informations nous sont utiles pour choisir rapidement une solution d'équipement et un prix appropriés.
