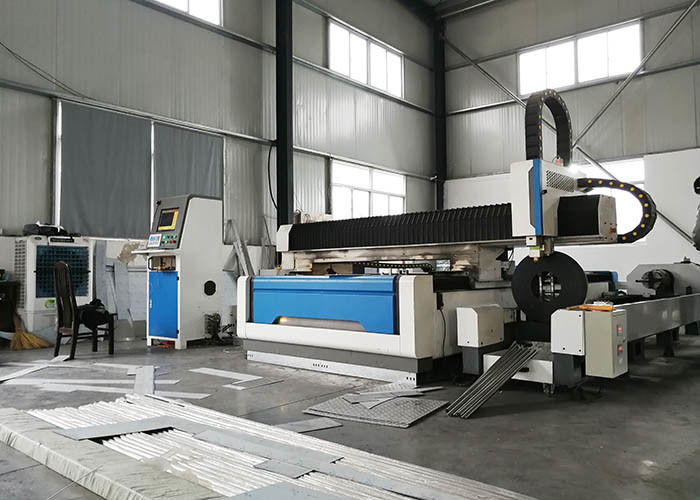

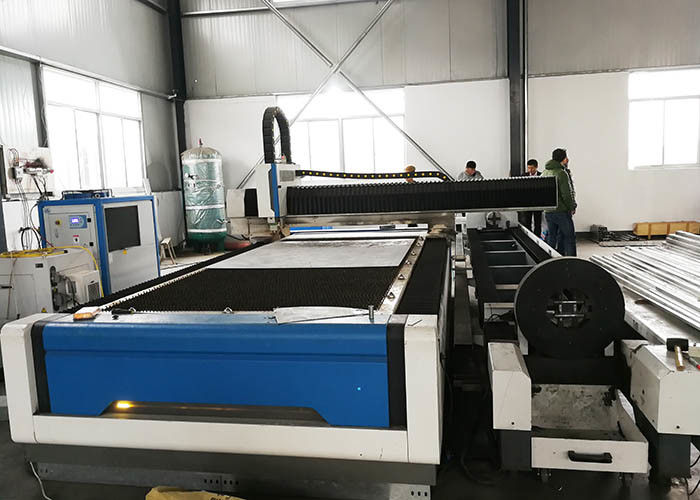

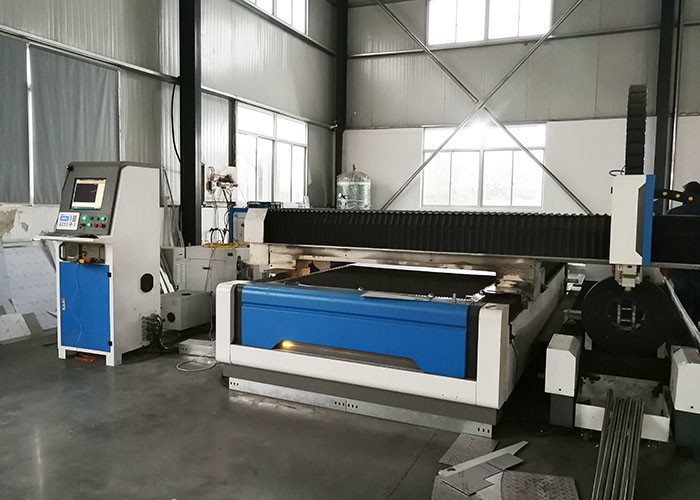

Machine de découpe laser à fibre intégrée tube et plaque 2KW-40KW
Présentation du produit :
Notre machine de découpe laser à fibre intégrée tube et plaque 2KW-40KW est une solution de découpe haute performance et multifonctionnelle conçue pour répondre aux divers besoins des industries de transformation des métaux. Combinant une technologie laser à fibre avancée avec des capacités de découpe intégrées de tubes et de plaques, cet équipement élimine le besoin de machines de découpe séparées pour différentes pièces, améliorant considérablement l'efficacité de la production et réduisant l'occupation de l'espace de l'atelier.
Équipé d'un système d'entraînement de haute précision et d'un logiciel de contrôle intelligent, il peut traiter une large gamme de matériaux métalliques, notamment l'acier au carbone, l'acier inoxydable, l'alliage d'aluminium et le laiton, avec des épaisseurs allant des tôles minces aux plaques épaisses. Qu'il s'agisse de la découpe de plaques plates pour de grandes pièces structurelles ou de la découpe de tubes pour des tuyaux de diverses spécifications, cette machine offre une qualité de coupe exceptionnelle, une vitesse rapide et des performances stables, ce qui en fait un choix idéal pour des industries telles que la construction, la fabrication automobile, l'aérospatiale, la fabrication de meubles et la transformation de quincaillerie.
La machine de découpe laser à fibre de la série FL spécialement conçue est utilisée pour couper à la fois les tuyaux et les tôles.
Caractéristiques du produit :
• Conception de découpe intégrée tube et plaque: Réalise une commutation transparente entre la découpe de plaques plates et de tubes sans changer d'équipement ni effectuer d'ajustements complexes. La structure intégrée optimise le flux de travail, économise de l'espace de production et réduit les coûts de main-d'œuvre.
• Source laser puissante: Disponible dans des plages de puissance de 2KW à 40KW pour répondre aux différentes exigences de coupe. Adopte une source laser à fibre de haute qualité avec une efficacité de conversion électro-optique élevée (jusqu'à 30 %), une faible consommation d'énergie et une longue durée de vie (plus de 100 000 heures).
• Haute précision et stabilité: Équipé de guides linéaires et de vis à billes de haute précision, combinés à des systèmes d'entraînement servo de marques renommées, garantissant une grande précision de positionnement et une grande répétabilité. Le bâti rigide de la machine est traité par analyse par éléments finis et usinage de précision, minimisant les vibrations pendant la coupe à grande vitesse.
• Vitesse de coupe rapide et production efficace: La technologie de découpe laser avancée permet une vitesse de coupe rapide, en particulier pour les plaques minces et d'épaisseur moyenne, qui est 2 à 3 fois supérieure à celle des méthodes de coupe traditionnelles. Le logiciel d'imbrication intelligent optimise l'utilisation des matériaux, réduisant ainsi le gaspillage de matériaux.
• Capacités de coupe de tubes polyvalentes: Prend en charge la coupe de tubes ronds, de tubes carrés, de tubes rectangulaires, de tubes ovales et de tubes de formes spéciales avec une large gamme de diamètres et d'épaisseurs de paroi. Le système de serrage de tubes professionnel assure une fixation ferme et une grande précision de coupe.

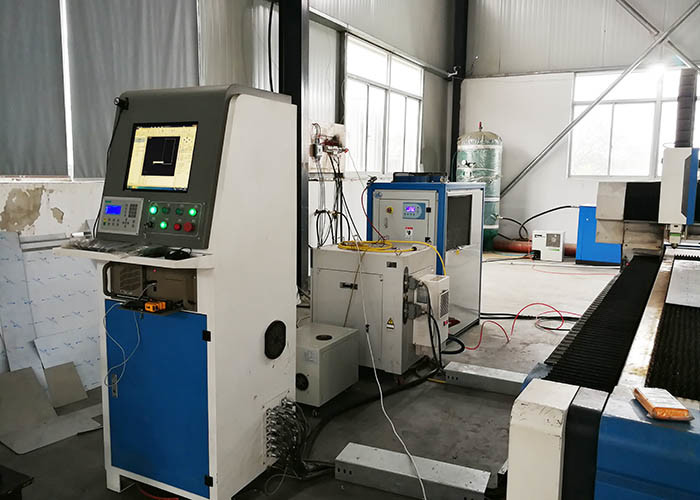

• Système de contrôle intelligent: Adopte un système de contrôle CNC de qualité industrielle avec une interface conviviale, facile à utiliser. Prend en charge la programmation hors ligne et la surveillance à distance, facilitant la gestion de la production et la maintenance.
• Protection de sécurité complète: Équipé de rideaux de sécurité, de capots de protection et de systèmes d'alarme pour prévenir les blessures de l'opérateur. La classe de sécurité laser est conforme aux normes internationales, garantissant un environnement de travail sûr.
Principaux composants de la machine de découpe laser CNC :
Paramètres techniques :
|
Élément de paramètre
|
Spécification
|
| Puissance laser |
2KW, 3KW, 4KW, 6KW, 8KW, 10KW, 12KW, 15KW, 20KW, 30KW, 40KW (en option) |
| Type de laser |
Laser à fibre à onde continue |
| Longueur d'onde |
1064nm |
| Matériau de coupe |
Acier au carbone, acier inoxydable, alliage d'aluminium, laiton, cuivre, etc. |
| Taille de coupe de la plaque |
Standard : 3000 × 1500 mm, 4000 × 2000 mm, 6000 × 2000 mm ; Personnalisable selon les exigences |
| Épaisseur maximale de la plaque (acier au carbone) |
2KW : ≤12 mm ; 3KW : ≤16 mm ; 4KW : ≤20 mm ; 6KW : ≤25 mm ; 8KW : ≤30 mm ; 10KW : ≤35 mm ; 12KW : ≤40 mm ; 15KW : ≤45 mm ; 20KW : ≤50 mm ; 30KW : ≤60 mm ; 40KW : ≤80 mm |
| Épaisseur maximale de la plaque (acier inoxydable) |
2KW : ≤8 mm ; 3KW : ≤12 mm ; 4KW : ≤15 mm ; 6KW : ≤20 mm ; 8KW : ≤25 mm ; 10KW : ≤30 mm ; 12KW : ≤35 mm ; 15KW : ≤40 mm ; 20KW : ≤45 mm ; 30KW : ≤50 mm ; 40KW : ≤60 mm |
| Plage de coupe des tubes |
Tube rond : φ20-φ300 mm ; Tube carré : 20 × 20-200 × 200 mm ; Tube rectangulaire : 20 × 40-200 × 300 mm ; Épaisseur de paroi : ≤20 mm (selon la puissance) |
| Précision de positionnement |
±0,03 mm/m |
| Précision de positionnement répétée |
±0,02 mm |
| Vitesse de coupe maximale (acier au carbone 1 mm) |
Jusqu'à 60 m/min |
| Système d'entraînement |
Système d'entraînement servo de haute précision (Siemens/Yaskawa/Panasonic en option) |
| Système de contrôle |
Système de contrôle CNC industriel (FSCut/Hypertherm en option) |
| Système de refroidissement |
Refroidisseur d'eau industriel avec précision de contrôle de la température ±0,5℃ |
| Alimentation |
CA 380 V/50 Hz/3 phases (personnalisable pour différentes régions) |
| Dimensions hors tout (L × l × H) |
Dépend de la taille de la plaque, par exemple, modèle de plaque 4000 × 2000 mm : environ 6500 × 3500 × 2200 mm |
| Poids |
Dépend de la puissance et de la taille de la plaque, par exemple, plaque de 4000 × 2000 mm, modèle 6 KW : environ 8000 kg |
Échantillons de coupe de la machine de découpe laser de métal CNC :
