| Paramètre |
Spécification |
| Puissance laser |
12000 W |
| Longueur d'onde du laser |
1070 nm |
| Type de source laser |
Laser à fibres |
| Durée maximale de traitement |
≤ 20 000 mm |
| Plage de diamètre du tube rond |
20 à 800 mm |
| Plage de côté du tube carré |
≤ 800 mm |
| Plage de section de tube rectangulaire |
≤ 800 × 600 mm |
| Épaisseur maximale en acier au carbone |
50 mm |
| Épaisseur maximale en acier inoxydable |
40 mm |
| Alliage d'aluminium Max. Épaisseur |
30 mm |
| Largeur de bordure |
00,3-0,5 mm |
| Précision de positionnement |
± 0,03 mm/m |
| Retourner la précision de positionnement |
± 0,02 mm |
| Plage de vitesse de la broche |
0 à 60 tr/min |
| La force de serrage de Chuck |
8 000 à 12 000 N (hydraulique) |

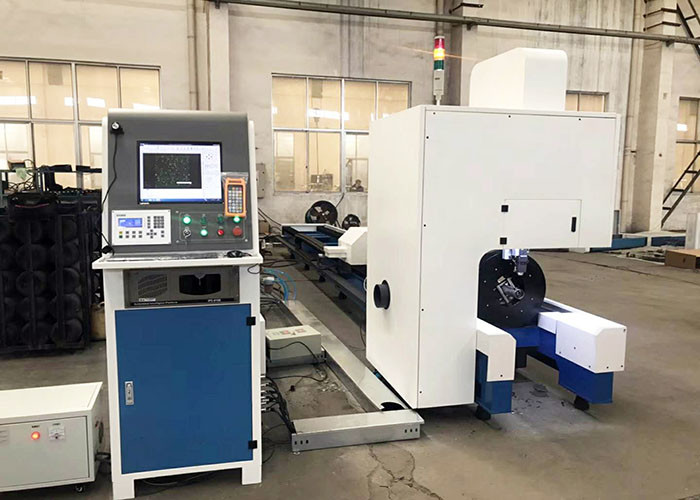

| Système de contrôle |
Les données sont fournies par les autorités compétentes. |
| Énergie |
380V ± 10% / 50Hz / 3 phases, 160A au minimum |
| Consommation d'électricité |
≈ 150 kVA (peak) |
| Système de refroidissement |
Chiller à eau de haute précision (± 0,5°C) |
| Aide aux besoins en gaz |
O2: 99,95% de pureté, 20 bar; N2: 99,999% de pureté, 25 bar; Air: 7 bar, 1500 L/min |
| Axes CNC |
6 axes (X, Y, Z, C, A, B) avec interpolation 3D complète |
| Matériaux à l'appui |
Acier doux (jusqu'à S690), acier inoxydable (série 200-400), aluminium, cuivre, laiton, acier allié |
| Profiles pris en charge |
Tous les profils standard et personnalisés, y compris les poutres H, les canaux U, les angles et les sections spéciales complexes |
| Caractéristiques standard |
Chargement/déchargement entièrement automatisé, système de mesure de vision 3D, découpe intelligente du bisel (0-60°), extraction de poussière de grande capacité (12000m3/h), échangeur automatique de buse |
| Caractéristiques facultatives |
Scanner 3D pour les tubes courbés, suivi des matériaux RFID, nettoyage automatisé des buses, surveillance avancée des processus, gestion de la production basée sur le cloud |
| Dimensions de la machine |
L22000 × W4800 × H3200 mm |
| Poids de la machine |
22 à 28 tonnes |
| Exigence d'espace au sol |
25000 × 6000 mm (y compris la zone de manutention des matériaux) |
| Environnement de fonctionnement |
15 à 30°C, ≤ 75% RH, salle blanche de classe 10000 recommandée |
| Plage de vitesse de coupe |
0.1 à 20 m/min (adaptable au matériau et à l'épaisseur) |
| Accélération maximale |
Pour les appareils à commande numérique, la fréquence de commande doit être supérieure ou égale à: |
| Dimension de coupe du bisel |
0-60° standard, des angles composés possibles |
| Poids maximal du tube |
800 kg (pièce unique) |
| Logiciel de programmation |
CAD/CAM 3D avancée avec optimisation de l'ancrage basée sur l'IA, détection des collisions |
| Caractéristiques de sécurité |
Emballage de sécurité laser de classe 1 avec interverrouillage, arrêt d'urgence multi-zones, détection de fuite de gaz, système de lutte contre les incendies, surveillance des vibrations |
| Maintenance |
Système de maintenance prédictive, contrôle de routine de 1000 heures, maintenance complète de 5000 heures |
| Garantie |
36 mois machine, 24 mois source laser |
