Découpeuse douce de tuyau d'acier de plasma de commande numérique par ordinateur d'axe du maître 2 de tube avec le moteur de Panasonic

Découpeuse douce de tuyau d'acier de plasma de commande numérique par ordinateur d'axe du maître 2 de tube avec le moteur de Panasonic

Détails de produit :

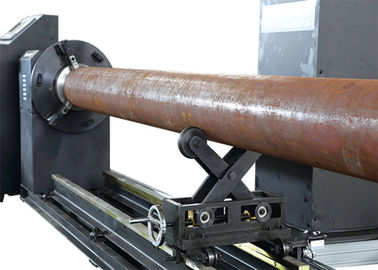

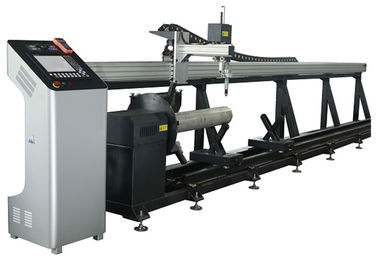

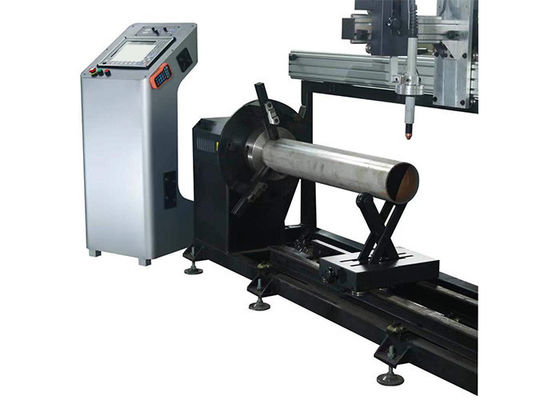

1) C'est la conception utilisée de style de portique, qui est parallèle dans le tuyau. Le tracteur avec l'outil de levage installé sur la poutre de portique. La difficulté de tuyau par la mâchoire de mandrin, et avec les défenseurs mobiles et réglables de tuyau qui sur les rails et sous le tuyau.

2) Quand coupant, le système de contrôle de commande numérique par ordinateur commandera le mouvement de tracteur et le tuyau tournent, pour couper le tuyau. La stabilité entière de travail de machine et peut être long terme utilisé. Opération facile et rendement élevé.

3) Le travail convenable pour le diamètre de 50-500mm sans coupe biseautée siffle.

Données de machine :

Composantes de base et spécifications :

Poutre forte avec la dissipation thermique, avec la soudure et après le traitement de détente. Cela s'assurent que la poutre est forte et dure à la déformation.

1) longueur de manière de rail d'axe des abscisses : 7000mm

2) système d'entraînement d'axe des abscisses : LONGUEUR de TORCHE SE DÉPLAÇANT SELON LA DIRECTION de TUYAU (moteur d'étape avec le réducteur de conducteur et de transmission)

3) diamètre de mandrin d'axe des ordonnées : φ50-500mm

4) système d'entraînement d'axe des ordonnées : AXE TOURNANT de TUYAU (moteur 750W servo numérique servo du Japon PANASONIC avec le réducteur de conducteur et de transmission)

5) système d'entraînement d'axe de Z : Levage à travers l'axe

6) X et déplacement de gaz et de câble d'axe des ordonnées : Chaîne industrielle résistante de câble

7) rail d'axe des abscisses : chemin de fer résistant de la haute définition de 24KG/m

8) armoire de commande, armoire électrique, armoire à haute fréquence : Avec des composants d'OMRON, SIEMENS, connecteur SCHNEIDER de cosse

Condition d'état de site de la machine :

1. Condition de tension :

1) 3×400v±10%/50Hz, 220v±10%/50Hz
2) stabilité triphasée de tension moins de ±5%

3) déséquilibre triphasé de tension moins de 2,5%

4) suggéré utilisant la source tension-stabilisée.

Note : Fondre la résistance ≤10.

2. condition de pression atmosphérique de compresse (coupe de plasma) :

1) Le gaz a piloté la condition : 0.9m3/min

2) Pression de gaz : 8.3kg/cm2

3) La température de point de condensation ne pas dépasser 5 centigrades : huile content≤0.003ppm particle≤0.01micron solide

4) Suggéré utilisant le compresseur d'air, le dessiccateur de congélation et ultra le filtre exempts d'huile (le système ne peut pas avoir des composants de rouille).

3. la coupure du tuyau doit être déviation ovale extérieure sans heurt moins diamètre de 5mm. Norme de l'OIN de portée.

4. la température fonctionnante : -10°C -45°C

    Humidité : <90>

    Environs : Ventilation, aucune grande secousse

Échantillon de coupe :
