Le système d'exploitation de l'appareil doit être conforme à la présente directive.Machine de découpe laser à fibre de tube

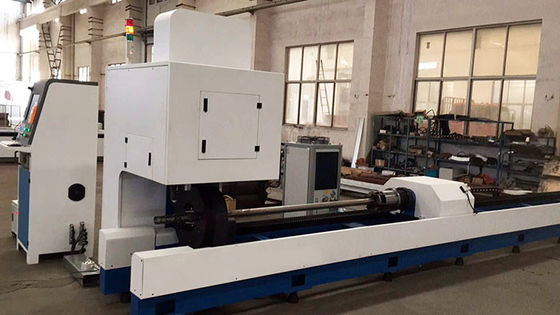

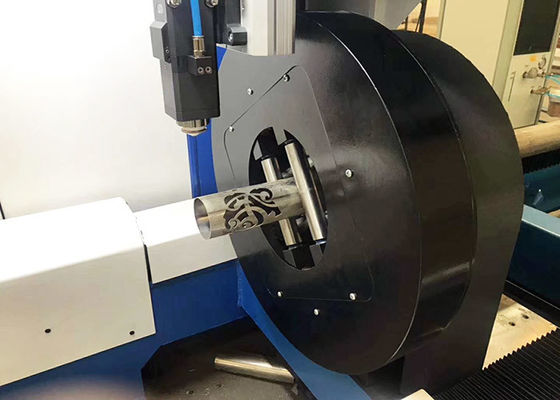

Le système d'exploitation de l'appareil doit être conforme à la présente directive.Machine de découpe laser à fibre de tube qualité allemande est une machine de découpe laser à fibre de tube professionnelle, adaptée à toutes sortes de tubes en acier inoxydable, tubes ronds, tubes carrés et tubes ovaux.Améliorer la qualité des produits de découpe de tubes, rendre la coupe plus simple.
Caractéristiques de performance:
Coupe de haute précision
Excellent pour le traitement par lots de tubes à paroi épaisse et de grands composants structurels à haut rendement et précision
Contrôle simultané sur 5 axes
Capables de couper des trous 3D complexes, de couper des cônes d'angle composé et de traiter des contours 3D sans repositionnement
Optimisation intelligente des processus
Base de données intégrée de paramètres de coupe pour divers matériaux et épaisseurs avec fonctions d'optimisation automatique
Construction lourde
Un lit en fonte avec une structure renforcée et des guides linéaires résistants assurent un fonctionnement sans vibration et une stabilité à long terme
Intégration de l'automatisation avancée
Prêt pour l'intégration avec des systèmes automatisés de manutention de matériaux, des systèmes de chargement/déchargement robotisés et des systèmes de gestion d'usine
Principaux composants:
TParamètres techniques:
| Catégorie de paramètres |
Spécifications techniques |
| Puissance laser |
6 000 W |
| Longueur d'onde du laser |
1070 nm |
| Type de source laser |
Laser à fibres |
| Durée maximale de traitement |
≤ 15000 mm |
| Plage de diamètre du tube rond |
20 à 600 mm |
| Plage de côté du tube carré |
≤ 600 mm |
| Plage de section de tube rectangulaire |
≤ 600 × 500 mm |
| Épaisseur maximale de coupe en acier au carbone |
35 mm |
| Épaisseur maximale de coupe en acier inoxydable |
30 mm |
| Épaisseur maximale de coupe en alliage d'aluminium |
22 mm |
| Largeur de bordure |
0.25-0.4 mm |
| Précision de positionnement |
± 0,03 mm/m |
| Retourner la précision de positionnement |
± 0,02 mm |
| Plage de vitesse de la broche |
0 à 80 tours par minute |
| Méthode de fermeture par chuck |
Pour l'hydraulique |
| Système de contrôle |
Par ailleurs, la Commission considère qu'il convient d'établir une comparaison entre les deux catégories de produits. |
| Besoin d'alimentation électrique |
380V / 50Hz / 3 phases |
| Consommation totale de puissance de la machine |
≈ 80 kVA |
| Méthode de refroidissement |
Refroidissement par eau |
| Besoin d'assistance au gaz |
O2 / N2 / Air comprimé |
| Nombre d'axes CNC |
5 axes (X, Y, Z, C, A) |
| Profiles de tubes supportés |
Tubes ronds, carrés, rectangulaires; aciers angulaires, aciers à conduits, poutres I, profils spéciaux |
| Caractéristiques standard |
Chargement/déchargement automatique, système de centralisation de la vision, découpe de bévelles (0-45°), marquage en ligne, dépoussiérage à haut rendement |
| Caractéristiques facultatives |
Logiciel de programmation hors ligne, surveillance et diagnostic à distance, base de données de processus intelligents, système de coupe adaptatif |
| Dimensions de la machine (environ) |
L12000 × W3500 × H2500 mm |
| Poids de la machine (environ) |
12 à 15 tonnes |
| Exigence d'espace au sol |
15000 × 4000 mm (y compris la zone de manutention des matériaux) |
| Plage de température de fonctionnement |
10 à 35°C |
| Plage d'humidité relative |
≤ 80% (non condensé) |
| Plage de vitesse de coupe |
0.5-20 m/min (selon le matériau et l'épaisseur) |
| Accélération |
L'axe X/Y: 1,0 G; l'axe C: 2,0 rad/s2 |
| Dimension de coupe du bisel |
0-45° (standard), jusqu'à 60° (facultatif) |
| Poids maximal du tube (pièce unique) |
300 kg ou plus |
| Logiciel de programmation |
Coupe de tubes logiciel spécialisé en CAO/CAO avec simulation 3D |
| Caractéristiques de sécurité |
Casque de sécurité laser (classe 1), boutons d'arrêt d'urgence, rideaux lumineux, détection des fuites de gaz |
| Intervalle de maintenance |
2000 heures de fonctionnement (entretien de routine), 8000 heures (entretien majeur) |
| Période de garantie |
24 mois (source laser: 18 mois) |
Performance de coupe du matériau (valeurs typiques):
| Matériel |
Épaisseur |
Vitesse de coupe |
Assistance au gaz |
Qualité de la surface |
| Acier au carbone (Q235) |
20 mm |
20,5-3,0 m/min |
O2 |
Lissé, avec un minimum de débris |
| Acier au carbone (Q235) |
35 mm |
00,8-1,2 m/min |
O2 |
Une bonne, légère trace |
| Acier inoxydable (304) |
20 mm |
10,5-2,0 m/min |
N2 |
Brillant, sans oxydation |
| Acier inoxydable (304) |
30 mm |
00,6-1,0 m/min |
N2 |
Bon effet thermique minimal |
| Aluminium (6061) |
15 mm |
20,0-2,5 m/min |
N2 |
Nettoyer et réduire la déchirure |
| Aluminium (6061) |
22 mm |
10,0-1,5 m/min |
N2 |
Acceptable, une certaine rugosité |
Applications typiques:
- Parties structurelles de machines et équipements de construction
- Construction de structures en acier et de cadres architecturaux
- Composants et raccords de pipelines pétroliers et gaziers
- Composants du châssis et du châssis des véhicules lourds
- Systèmes de transport à grande échelle
- Fabrication de machines et d'équipements industriels
- Construction navale et composants structurels marins
FAQ:
Q: Je ne connais rien à la machine de découpe laser, quel type de machine devrais-je choisir?
R: Dites-nous simplement ce que vous voulez couper par cette machine, les matériaux, la taille et l'épaisseur.
Q: Que puis-je faire si la machine tourne mal?
R: Si vous rencontrez de tels problèmes, veuillez nous contacter dès que possible et n'essayez pas de réparer la machine par vous-même ou par quelqu'un d'autre. Nous vous répondrons dans les 24 heures le plus rapidement possible pour le résoudre pour vous.
Q: Quel est le paquet?
R: Nous avons un emballage en 3 couches. Pour l'extérieur, nous adoptons un boîtier en bois. Au milieu, la machine est recouverte de mousse, pour protéger la machine contre les tremblements. Pour la couche intérieure, nous utilisons un boîtier en bois.la machine est recouverte d'un sac en plastique épaississant pour l'étanchéité.
Q: Le colis sera-t-il endommagé pendant le transport?
R: Notre colis est considéré par tous les facteurs de dommages et il doit être sûr, et notre agent de transport a une expérience complète dans le transport sûr.Vous recevrez le colis en bon état..
