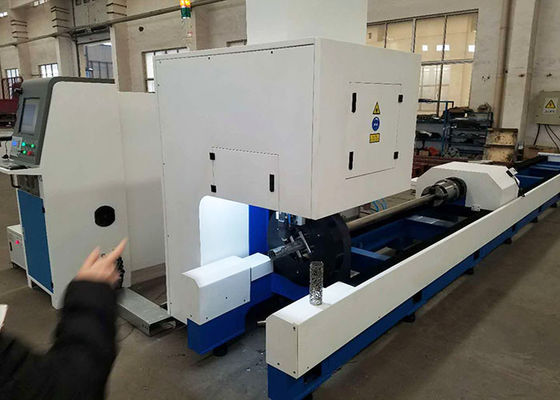

Machine de découpe laser à fibre pour tubes / tuyaux FL-T-1500W
La machine de découpe de tubes laser à fibre FL-T-1500W de la série 1,5 kW est conçue comme la solution d'entrée de gamme ultime pour le traitement de tubes à paroi mince de précision. Ce système compact mais puissant offre une qualité de coupe exceptionnelle pour les tubes de petit diamètre (10 mm à 150 mm) à un prix imbattable. Parfait pour les startups, les petits ateliers et les fabricants spécialisés, cette machine offre des performances de qualité professionnelle sans la complexité des systèmes industriels plus grands.
Dotée du système de contrôle intuitif CypCut et d'une source laser à fibre économe en énergie de 1,5 kW, la FL-T-1500W excelle dans le traitement des tubes en acier inoxydable, en acier au carbone et en aluminium avec des épaisseurs de paroi allant jusqu'à 4 mm. Sa conception peu encombrante et son fonctionnement plug-and-play en font le choix judicieux pour les entreprises qui passent de la découpe manuelle à la découpe automatisée de tubes.
Conception compacte et ingénierie intelligente
1. Système de coupe de précision
Source laser fiable : laser à fibre Raycus de 1,5 kW avec sortie stable et excellente qualité de faisceau
Tête de coupe intelligente : tête de coupe à mise au point automatique économique avec réglage fin de la mise au point manuelle
Système à double gaz : capacité standard oxygène/azote pour un traitement polyvalent des matériaux
Caractéristiques de sécurité : enceinte de protection complète avec interverrouillages de sécurité et arrêts d'urgence
2. Structure optimisée pour l'espace
Lit compact : empreinte au sol 30 % plus petite que les machines industrielles standard
Système d'entraînement efficace : guides linéaires hybrides avec transmission à crémaillère et pignon
Système de mandrin manuel : mandrin manuel à libération rapide pour des changements de tube rapides
Supports réglables : supports à rouleaux réglables en hauteur pour différents diamètres
3. Contrôle convivial
Centre de contrôle : système CNC CypCut Lite avec écran tactile de 10,1 pouces
Logiciel intégré : logiciel EasyCut avec interface simplifiée pour un apprentissage rapide
Bibliothèque de paramètres : plus de 500 recettes de coupe préprogrammées pour les matériaux courants
Connectivité USB : importation directe de fichiers depuis des logiciels CAO/FAO via une clé USB
4. Fonctionnement semi-automatique
Station de chargement manuelle : table de chargement facile d'accès pour le traitement d'une seule pièce
Positionnement rapide : alignement par pointeur laser pour un placement précis du tube
Collecte intégrée : plateau à pièces intégré pour la collecte des composants finis
Maintenance simple : panneaux d'accès avant pour un nettoyage et une maintenance faciles
Composants principaux :
Paramètres techniques :
| Spécification |
Modèle standard |
Modèle amélioré |
| Puissance laser |
Laser à fibre Raycus de 1,5 kW |
Laser à fibre IPG de 1,5 kW |
| Plage de coupe |
Ø10mm-Ø150mm |
Ø10mm-Ø200mm |
| Longueur du tube |
300-4000mm |
300-6000mm |
| Épaisseur de paroi max. |
Acier au carbone : 4 mm
Inox : 3 mm
Aluminium : 2 mm |
Acier au carbone : 5 mm
Inox : 4 mm
Aluminium : 3 mm |
| Vitesse de rotation |
0-80 tr/min |
0-100 tr/min |
| Vitesse de coupe |
Max 60 m/min |
Max 70 m/min |
| Précision de positionnement |
±0,15 mm |
±0,1 mm |
| Répétabilité |
±0,08 mm |
±0,05 mm |
| Système de contrôle |
CNC CypCut Lite |
CNC CypCut Standard |
| Tête de coupe |
Tête à mise au point manuelle |
Tête à mise au point semi-automatique |
| Alimentation requise |
220V/50Hz ou 380V/50Hz |
380V/50Hz/3 phases |
| Puissance totale |
Environ 15 kVA |
Environ 18 kVA |
| Dimensions |
4000×2000×1800mm |
5000×2500×2000mm |
| Poids |
Environ 3500 kg |
Environ 4500 kg |
Échantillons de coupe :
