Lieu d'origine: | La Chine |
Nom de marque: | Metalwork |
Certification: | CE, ISO, CCC |
Numéro de modèle: | Personnalisé |
Quantité de commande min: | 1 morceau |
---|---|
Prix: | Negotiable |
Détails d'emballage: | sac en plastique, carton et boîte en bois sur mesure disponible |
Délai de livraison: | 10 JOURS |
Conditions de paiement: | T/T. |
Capacité d'approvisionnement: | 1000 Piece / Pieces par semaine |
Application: | Puissance, pour la connexion électrique | Matériau: | Cuivre d'ED |
---|---|---|---|
dessin: | Acceptable | Laminage: | Selon les exigences de client |
Type: | Joint de dilatation de cuivre | Placage: | nu ou étamé |
Surligner: | connecteurs tressés flexibles,connecteurs flexibles tressés |

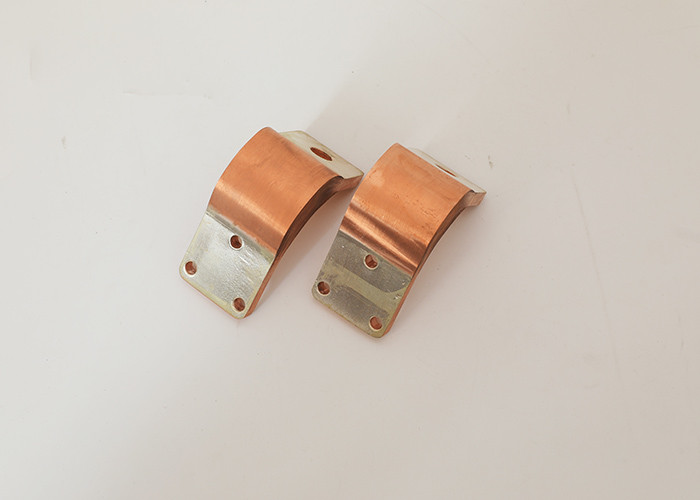

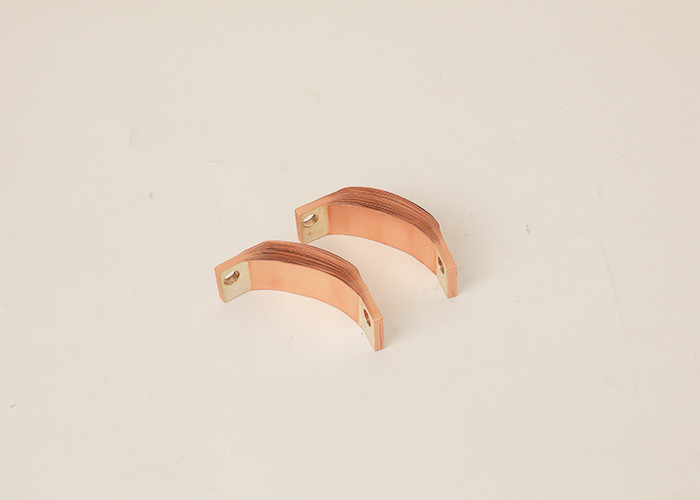

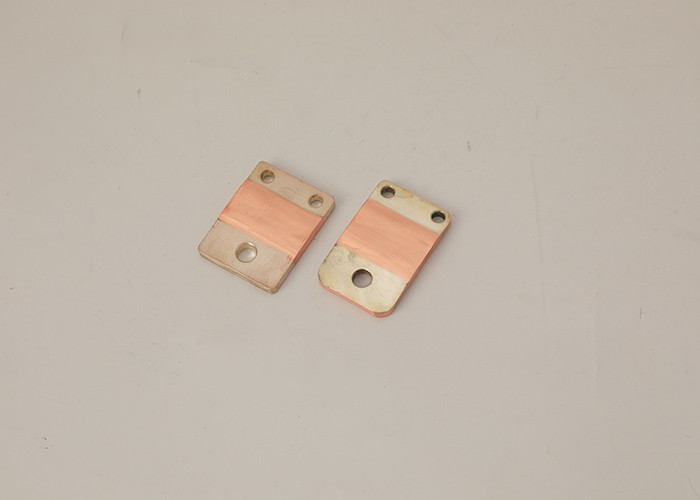

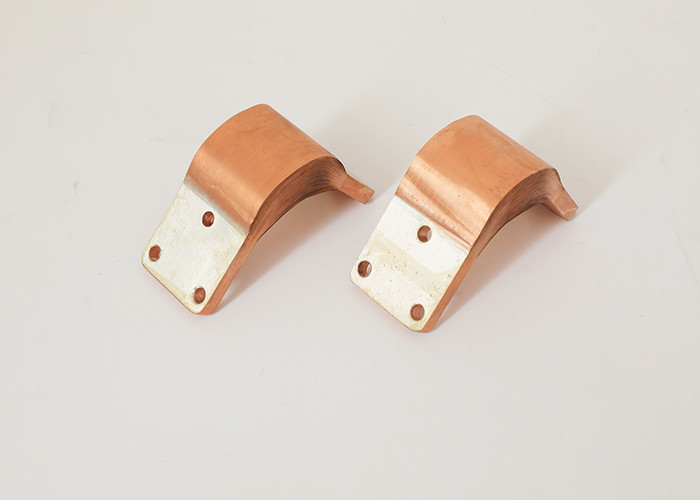

Connecteur stratifié par cuivre flexible
Nous produisons de divers connecteurs stratifiés selon des dessins et des caractéristiques de client. Les pièces sont fabriquées en de haute qualité avec les matériaux approuvés et les processus appropriés : soudure de press-/diffusion ; soudure/soudant ; rivetage.
Bandes d'en cuivre :
Pureté d'en cuivre de Ø : ≥99.9%.
Épaisseur de Ø : 0.05mm - 0.3mm.
Préparation de surface de Ø : non-enduit, argent-enduit ou étain-enduit.
Méthodes de soudure :
Connecteur mou de soudage par pression
Le ■ le soudage par pression est de presser les stratifications de cuivre d'aluminium ensemble, utilisant la soudure moléculaire de diffusion, et la formation par le chauffage et le soudage par pression à forte intensité.
Aluminium d'en cuivre de ■ : 0.03mm à 0. 3mm épais.
Le ■ la surface de contact peut être étamé ou argenté plaquée selon les besoins des utilisateurs.
Connecteur mou soudé
Le ■ soudant est de presser le stratifié de cuivre d'aluminium ensemble, utilisant la soudure forte basée sur argent, et le soudage bout à bout avec le bloc de cuivre plat.
Aluminium d'en cuivre de ■ : 0.03mm à 0.3mm épais.
Le ■ la surface de contact peut être étamé ou argenté plaquée selon des besoins des utilisateurs.
Données techniques :
Ø quelques exemples sont montrés dans la table ci-dessous, mais la plupart de nos produits sont les pièces adaptées aux besoins du client (faites selon des dessins de client).
Ø la capacité de chargement actuelle laissée dans la table est seulement pour la référence, parce que les valeurs réelles sont liées aux conditions réels d'application.
Cuivre d'ED |
Section |
A |
B |
S |
L |
H |
Diamètre de trous |
Perçage de fin |
Capacité actuelle |
PWR |
200 | 50 | 40 | 5 | 180 | 40 | 13 | W1 | 600 |
PWR |
200 | 50 | 40 | 5 | 230 | 40 | 13 | W1 | 800 |
PWR |
320 | 50 | 40 | 8 | 230 | 43 | 13 | W1 | 800 |
PWR |
400 | 50 | 40 | 10 | 230 | 45 | 13 | W1 | 900 |
PWR |
250 | 60 | 50 | 5 | 250 | 45 | 13 | W1 | 700 |
PWR |
400 | 60 | 50 | 8 | 250 | 48 | 13 | W1 | 950 |
PWR |
500 | 60 | 50 | 10 | 250 | 50 | 13 | W1 | 1100 |
PWR |
480 | 90 | 60 | 8 | 300 | 70 | 13 | W2 | 1100 |
PWR |
600 | 90 | 60 | 10 | 300 | 70 | 13 | W2 | 1200 |
PWR |
640 | 90 | 60 | 8 | 300 | 70 | 13 | W4 | 1350 |
PWR |
800 | 90 | 60 | 10 | 300 | 70 | 13 | W4 | 1500 |
PWR |
960 | 90 | 60 | 12 | 300 | 70 | 13 | W4 | 1700 |
PWR |
800 | 110 | 100 | 8 | 300 | 80 | 13 | W5 | 1550 |
PWR 1000/350/100 | 1000 | 110 | 100 | 10 | 350 | 80 | 13 | W5 | 1800 |
PWR 1200/350/100 | 1200 | 110 | 100 | 12 | 350 | 80 | 13 | W5 | 1900 |
PWR 1200/400/120 | 1200 | 130 | 120 | 10 | 400 | 80 | 13 | W7 | 2000 |
PWR 1440/400/120 | 1440 | 130 | 120 | 12 | 400 | 80 | 13 | W7 | 2200 |
Remarque : des dimensions non montrées dans la table de données seront faites selon les besoins des clients.
Perçage standard :
