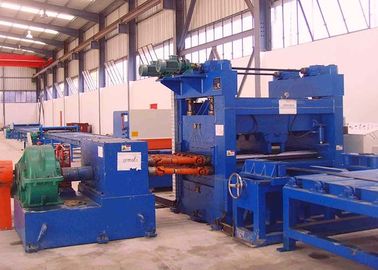

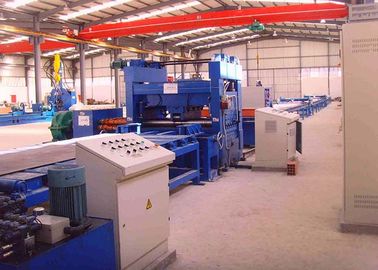

Couper en longueur pour le pôle lumineux
Applications:
Ça. est destiné au décodage, au nivellement, à la découpe, au découpage des bords et au découpage conique, pour obtenir une plaque d'acier de petite largeur d'un côté et une plaque d'acier de grande largeur d'un côté.
Cette ligne est utilisée pour les bobines en acier inoxydable avec des spécifications différentes, par décollage-nivellement-coupe à des plaques aplatisées selon la longueur nécessaire.
Cette ligne est raisonnable en termes de disposition, de fonctionnement facile, de haut niveau d'automatisation qui pourrait traiter toutes sortes de bobines inoxydables, de bobines colorées, de bobines en aluminium, de bobines galvanisées ou de bobines peintes.Cette ligne est largement appliquée dans l'industrie de traitement des plaques métalliques, comme les voitures, les conteneurs, les appareils ménagers, les emballages, les matériaux de construction, etc.
Cette ligne est composée d'une bobine, d'un découler à double tête, d'un pressage et d'un guidage hydrauliques, d'une tête de pelle, d'un dispositif de pincement, d'un nivelleur, d'un servo-mesure de longueur, d'un ciseau pneumatique, d'un convoyeur à sangle,accumulateur pneumatique, voiture de déchargement, système électrique, etc. ainsi que nid de roulement, dispositif de direction, etc.
Paramètres techniques et dispositifs composés:
| Épaisseur du matériau |
2 mm à 5,0 mm pour l'acier doux laminé à chaud Q235A |
| Largeur du matériau |
800 à 1250 mm
|
| Poids de la bobine en acier |
Maximum 15 tonnes
|
| Diamètre intérieur de la bobine en acier |
Les mesures de sécurité doivent être appliquées en tenant compte de l'état de l'appareil.
|
|
Vitesse de nivellement
|
5 à 15 m/min
|
|
Nombre de rouleaux de nivellement
|
13 |
|
Diamètre des rouleaux de nivellement
|
Pour les véhicules à moteur |
|
Plage de longueur pour l'échelle
|
2000-12000 mm selon les besoins.
|
|
Tolérance de la longueur de coupe
|
± 15 mm (base sur une plaque de 8 m de longueur)
|
|
Puissance du moteur de nivellement principal
|
37 kW (en tout environ 65 kW)
|
|
Largeur de la surface de la machine
|
environ 7000 mm
|
L'équipement comprend:
1- Une roue de chargement en acier:
En haut et en bas: hydraulique
Moteurs à moteur
Poids maximal au chargement: 15 tonnes

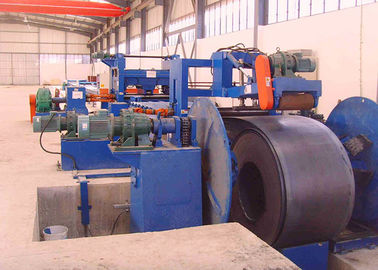

2. Décoiler hydraulique à double tête de type parapluie:
Y compris: moteur, réducteur,
Le système de chaîne prend le virage pour tourner.
Ouverture et fermeture: hydraulique
Poids maximal au chargement: 15 tonnes
3Appareil hydraulique de guidage, de tête de pelle, de pinceau et d'alimentation:
Il est pour prendre la tête de la bobine d'acier à l'unité d'alimentation, hydraulique et de pression pour éviter la bobine d'acier lâche.
Les deux rouleaux de rotation alimentent le matériau à l'unité de découpe de bord.
4Tableau de roulement moyen: 4M
5.Unité de nivellement: ((type à deux couches),
Y compris: moteur réglable, réducteur, boîte de vitesses.
Le rouleau de nivellement est soumis à des traitements thermiques,40Cr. HRC48
Total de 13 rouleaux vers le haut et vers le bas (y compris 1 paire de rouleaux à pincement)
Le mouvement vers le haut et vers le bas de la base du rouleau est entraîné par le moteur à travers le système de vers.
C'est avec l'unité de mesure de longueur:
Le codeur tourné envoie le signal de longueur au système de contrôle et contrôle la certaine longueur.
6. machine à couper:
Y compris:Coupe hydraulique de faisceau oscillant Q12Y-6*2000.
7Unité de coupe à double tranchant.
Il est destiné à couper le bord de grattage de la plaque d'acier laminée à chaud pour obtenir la largeur exacte du poteau lumineux.
Il s'appuie sur le principe du cisaillement par laminage pour couper la tôle d'acier.En changeant la position de la lame de découpe pour obtenir une largeur différente de feuille de poteau de lumière de taille différente.
Y compris:
Table de support avec rail
D'une épaisseur n'excédant pas 50 mm
Unité de découpe de bords à double lame avec moteur et boîte de vitesses.
8.Unité de découpage conique
La machine de découpe conique est basée sur le principe de cisaillement en laminage pour couper la tôle d'acier. Il y a une poulie à l'avant de l'unité de découpe.En changeant la position du bouchon sur la poupée pour contrôler le taux de découpe conique.
Y compris:
Table de support avec rail
D'une épaisseur n'excédant pas 50 mm
Unité de découpe de bords à lame unique avec moteur et boîte de vitesses.

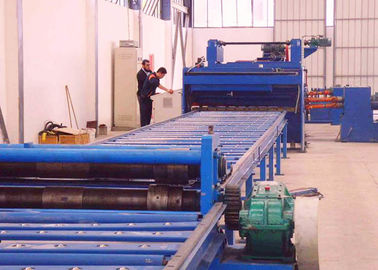

9Table de support de type boule 12 m pour feuille conique finie
10Système électrique:
La table de commande centrale.
Le PLC, l'onduleur à courant alternatif ont la caractéristique d'une réponse rapide et d'une bonne activité, qui peuvent contrôler efficacement la précision de mesure et la vitesse de fonctionnement.
16Système hydraulique:
Puissance hydraulique 25 L/min
Y compris: station hydraulique, soupapes, réservoir d'huile, joint, tuyau souple, tuyau dur, etc.
