Détails du produit
Lieu d'origine: La Chine
Nom de marque: Metalwork
Certification: CE, ISO, CCC
Numéro de modèle: 2-WE67K-320/6000
Conditions de paiement et d'expédition
Quantité de commande min: 1 jeu
Prix: negotiable
Détails d'emballage: Emballage simple
Délai de livraison: 60 jours
Conditions de paiement: L / C, T / T
Capacité d'approvisionnement: 100 jeux par mois
tension: |
380V, 3PH, 50HZ ou customerized |
Matériau: |
Acier Q235 ou Q345 doux |
Pression: |
320T |
longueur de fonctionnement: |
6000mm |
couleur: |
comme exigence de client |
Système de commande numérique par ordinateur: |
DELEM DA52 |
tension: |
380V, 3PH, 50HZ ou customerized |
Matériau: |
Acier Q235 ou Q345 doux |
Pression: |
320T |
longueur de fonctionnement: |
6000mm |
couleur: |
comme exigence de client |
Système de commande numérique par ordinateur: |
DELEM DA52 |

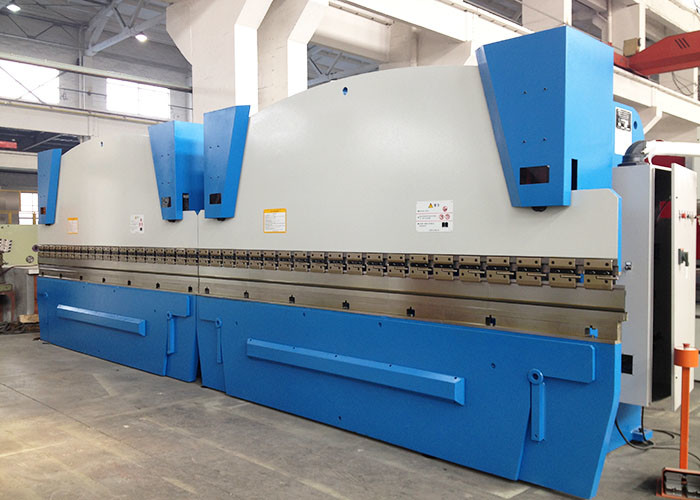

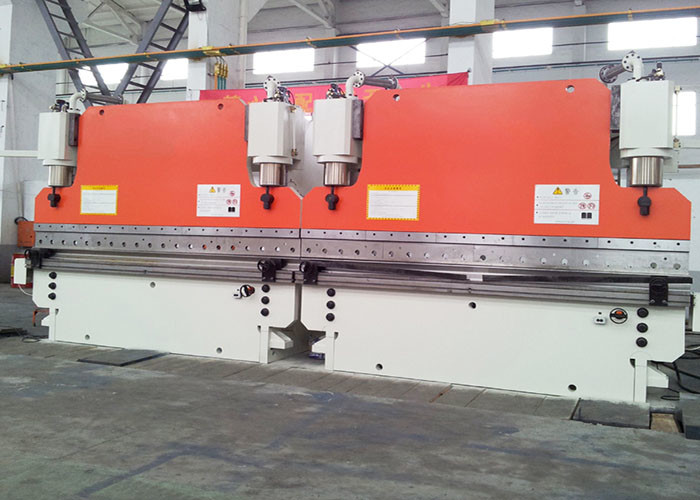

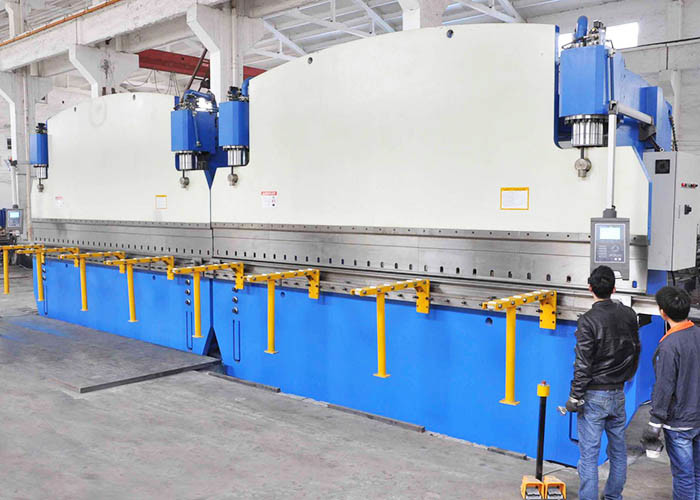

Machine à cintrer de commande numérique par ordinateur de presse de commande numérique par ordinateur de frein de la machine 320 de presse tandem de la tonne 6 M deux
Application : fabrication du poteau léger et du haut mât
| CARACTÉRISTIQUES TECHNIQUES | |||
| 1 | Type | synchro électrohydraulique hydraulique tandem de commande numérique par ordinateur de Mult-machine | |
| 2 | Main-d'oeuvre | 2X320Ton | |
| 3 | Longueur de table | 2X6000mm | |
| 4 | distance entre les cadres | 4800mm | |
| 5 | Profondeur de gorge | 620mm | |
| 6 | Ouvrez la taille | 750mm | |
| 7 | Course | 250mm | |
|
8 |
Travail Vitesse |
Déchargez | 70mm/s |
| Travail | 7.5mm/s | ||
| Retour | 75mm/s | ||
| 9 | Moteur principal | 2x22kw (marque de Siemens) | |
| 10 | Système de commande numérique par ordinateur |
Type : DELEM DA52 Delem Cie., Pays-Bas 2 (Y1, Y2) |
|
| 11 | Outil |

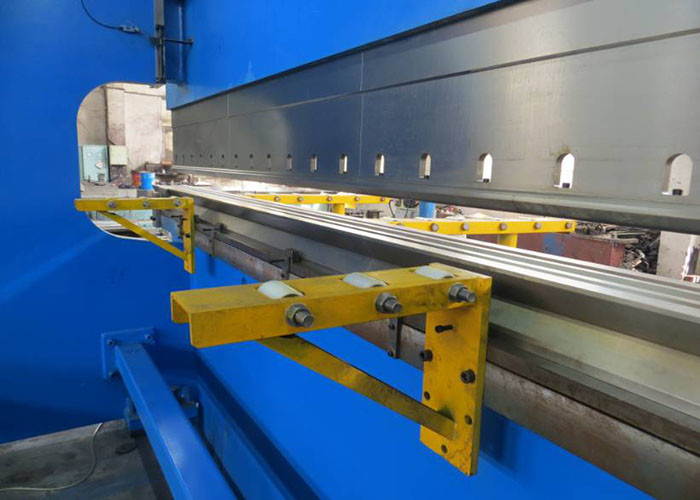

Avec 1 poinçon et 1 bloc multi de V le fond meurent pour faire à la minute 60mm OD le type octogonal de chandelle poteau léger. L'épaisseur haute de support d'outil est 18mm La table de fonctionnement avec le système de couronnement (système de compensation) Avec le support de soutien d'avant et de feuille arrière |
|
| 12 | Joint dans les cylindres | NOK, faite au Japon ou à SFK | |
| 13 | Éléments hydrauliques | BOSCH-Rexroth -, l'Allemagne | |
| 14 | Pompe hydraulique | BOSCH-Rexroth -, l'Allemagne ou Nitch, Japon | |
| 15 | Capteur linéaire de displayer de trame | HEIDENHAIN, ALLEMAGNE | |
| 16 | Éléments électriques principaux dans l'armoire | Schneider | |
| 17 | poids | 2x34000 kilogramme | |
| 18 | Taille globale (millimètre) LxWxH | 2x6200x3055x4832 | |
| 19 | Emballage : |
Avec la couverture en plastique La machine devrait être démontent pendant le transport. Notre ingénieur devrait aller chez le client pour l'assembler et ajuster.
|
|
Articles d'option :
| Option1 | Cercle supplémentaire de 2 ensembles vers le haut de l'outil et de 1 outil inférieur réglé appropriés pour faire à minute OD 60mm le type de chandelle de cercle poteau léger. Le taux de chandelle est 11/1000 et 12.5/1000. Montez-vous vers le haut de la longueur d'outil, on est 16m (11/1000 taux) et un autre est 16m (taux 12.5/1000). L'outil inférieur total est 16m (un côté avec le taux 11/1000, un autre côté est 12.5/1000. | |
| Option 2 | Type simple système de déchargement latéral | |
| Option 3 |
Poussant le système de déchargement latéral de poteau léger de tyoe, |
Note : Y1, axe Y2------Deux échelles linéaires installées sur les deux côtés de RAM pour commander des cylindres.
Représentation principale :
1. Le cadre de la machine se compose de réservoir, de table de travail, de logements gauches et droits et de RAM. Ainsi il a la rigidité de haute résistance et bonne. Également il prend la vibration pour éliminer l'effort.
2. Principal fonctionnant de synchronisation des deux machines : Adoption de la valve proportionnelle électrique-hydraulique pour assurer la synchronisation des deux machines. La valve proportionnelle est faite par la société de BOSCH avec des résultats très bons tels que le petit frottement entre les paires d'action de mécanicien, l'amplificateur électronique d'amende et l'aimant électrique avec la force de contrôle élevée et l'action continue. Il y a deux displayers de trame des deux côtés de la machine pour inspecter la position de la RAM sans interruption et pour rétroagir le signal au système de contrôle, puis le système de contrôle commandera la valve électrique-hydraulique pour faire la synchronisation de deux cylindres sur une machine. Puisque les displayers de trame sont installés sur des plats de « C », pas sur des plats de logement directement, le débattement de la RAM et cadre quand le travail n'effectuera pas sa précision de mesure et de contrôle. Quand deux machines fonctionnant ensemble, le potentiomètre différentiel installé entre deux machines transféreront le signal de synchronisation de mécanicien dans l'électronique et alimenteront de nouveau au plat et au système de contrôle de synchronisation. Le signal sera agrandi par l'amplificateur de BOSCH pour commander la synchronisation des deux machines en commandant la valve proportionnelle électrique-hydraulique. Ainsi la synchronisation de deux machines est réalisée avec la haute précision.
3 par l'ordinateur, l'opérateur pourrait communiquer avec la machine. L'ordinateur a plusieurs la langue de service, calcule et ajuste la force de recourbement automatiquement. Également il pourrait calculer et commander le point mort, point de changement de vitesse. Les courses (Y1, Y2) de la RAM pourraient faire une petite inclinaison pour répondre à l'exigence spéciale de l'utilisateur.
4 équipé de bon guidant le système, le système de mesure de position et hydraulique d'équilibre pour répondre aux exigences du travail intégral et du travail excentrique.
L'unité de compensation de 5 tables de travail est adoptée pour compenser le débattement de la machine en travaillant pour s'assurer la précision du travail rapiècent.
6 la surface du cylindre a le bons port et traitement thermique, ainsi il a la bonne lubrification et la longue durée de vie.
