Détails du produit
Lieu d'origine: La Chine
Nom de marque: Metalwork
Certification: CE, ISO, CCC
Numéro de modèle: HJZ-séries
Conditions de paiement et d'expédition
Quantité de commande min: 1 jeu
Prix: negotiable
Détails d'emballage: Emballage simple
Délai de livraison: 60 jours
Conditions de paiement: L / C, T / T
Capacité d'approvisionnement: 100 jeux par mois
tension: |
380V, 3PH ou customerized |
fréquence: |
50HZ ou customerized |
couleur: |
comme exigence de client |
Diamètre maximum de Polonais: |
2500mm |
Puissance totale de moteur: |
27.5kw |
Poids de machine: |
4T~13T |
tension: |
380V, 3PH ou customerized |
fréquence: |
50HZ ou customerized |
couleur: |
comme exigence de client |
Diamètre maximum de Polonais: |
2500mm |
Puissance totale de moteur: |
27.5kw |
Poids de machine: |
4T~13T |

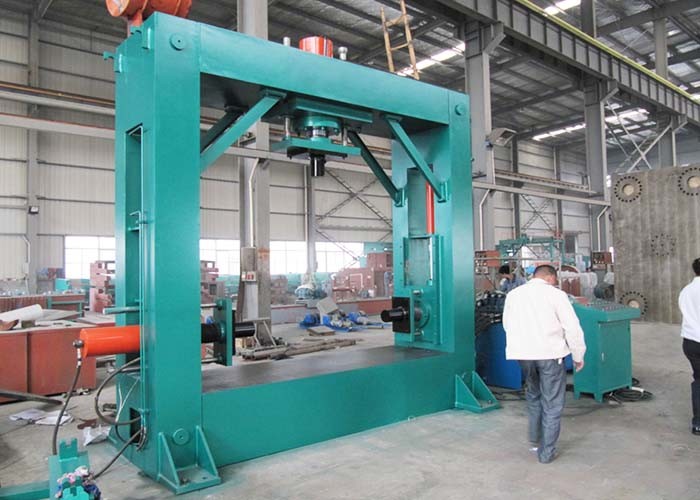

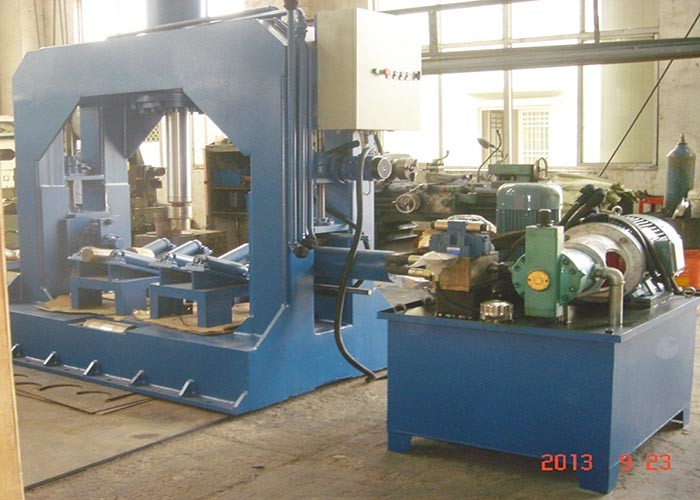

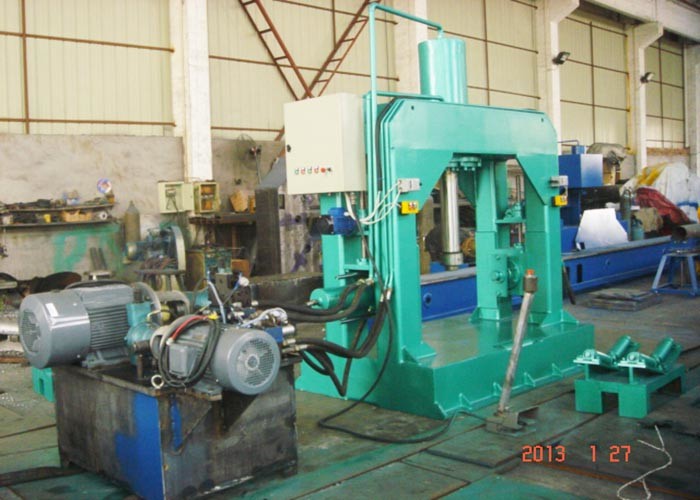

Assemblée élevée de mât et redressage - conception de machine de Polonais léger particulièrement pour le haut mât
Application :
Cette machine convient au processus suivant de la fabrication élevée de mât.
Caractéristiques :
Le cylindre trois hydraulique maintenant deux pièces de haut mât et font le procédé de soudage par points.
Pressez le haut mât à faire la forme ronde de secteur inférieur, afin d'assembler la bride inférieure.
Pressez le haut mât pour se redresser après soudure ou après le processus de galvanisation de soudure et d'immersion chaude.
Caractéristiques techniques principales :
| Non. | Article | Unité | Valeur | Valeur | Valeur | Valeur |
| 1 | Modèle | HJZ-1000 | HJZ-1500 | HJZ-2000 | HJZ-2500 | |
| 2 | Maximum, diamètre du poteau | millimètre | 1000 | 1500 | 2000 | 2500 |
| 3 | Main-d'oeuvre | KN | 1000 | 1200 | 1500 | 1500 |
| 4 | Course maximum | Millimètre | 650 | 850 | 850 | 1000 |
| 5 | Distance maximum de tige à la table de travail | Millimètre | 1150 | 1650 | 2150 | 2650 |
| 6 | Force bilatérale de sortie de cylindre | KN | 300X2 | 300X2 | 300X2 | 300X2 |
| 7 | Course latérale de cylindre | millimètre | 400 | 600 | 650 | 700 |
| 8 | Distance de mouvement de supérieur à abaisser pour le cylindre bilatéral | millimètre | 430 | 600 | 850 | 850 |
| 9 | Pression d'utilisation maximum | MPA | 25 | 25 | 25 | 25 |
| 10 | Taille au-dessus de la terre de la table de travail | millimètre | 305 | 350 | 450 | 550 |
| 11 | Distance intérieure de colonne | millimètre | 1450 | 1900 | 2500 | 3000 |
| 12 | Puissance totale de moteur | kilowatt | 18.5+5.5 | 22+5.5 | 22+5.5 | 22+5.5 |
| 13 | Poids de machine | kilogramme | 4000 | 7000 | 10000 | 13000 |
| 14 | Taille globale | millimètre | 1300*1900*2400 | 1500*3000*2500 | 1600*3500*2800 | 1600*4000*3500 |
Représentation technique :
1. La machine est triple-poutre et la structure de table de fonctionnement, cylindre principal est installée sur le central de la poutre supérieure pour faire en haut et en bas. Le côté-cylindre deux est installé dans la colonne verticale et il peut se déplacer en haut et en bas.
2. Toutes les actions sont le mode manuel, que des moyens quand le bouton correspondant de presse, action appropriée sera fait et arrêt après libération, et cylindre de deux côtés peuvent également être actionné séparément ou simultanément.
3. Deux rouleaux de soutien sont installés dans la position antéropostérieure de table de travail, le poteau vont en avant et à reculons facilement.
