Machine se pliante de côtes automatiques, machine relative de production solaire de chauffe-eau

                                          Machine se pliante de côtes automatiques, machine relative de production solaire de chauffe-eau

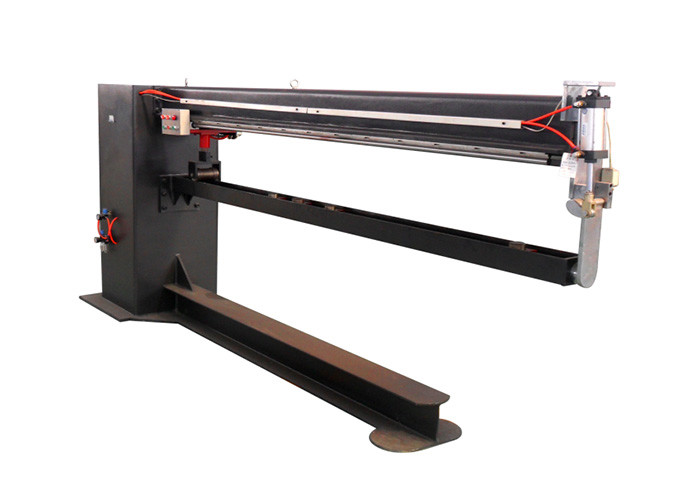

1. L2000mm ouvrent le type machine intérieure automatique de côtes de tube de baril
Description de produit :
Le dispositif est principalement utilisé pour plier une nervure de renfort des deux côtés du trou de tube électronique du chauffe-eau solaire, et placer le trou de tube électronique sur un avion, qui augmente la force du trou de tube électronique de 2 ou 3 points, et réalise également le trou de tube non déformé lors du fonctionnement, est l'à énergie solaire de l'équipement nécessaire pour l'industrie de chauffe-eau.

Paramètre technique :


Caractéristiques :
1) L'équipement est soudé par la plaque d'acier et d'autres sections d'acier.
2) L'équipement emploie l'air comprimé pour se soulever et s'abaisser par le cylindre comme puissance supérieure et inférieure de compression.
3) Le dispositif adopte un dispositif de verrouillage simple, par le levage et l'abaissement du cylindre, le cylindre est attaché à la position fonctionnante étroitement pendant le travail, et l'objet est extrait après que le dispositif de verrouillage soit de finition.
4) En utilisant, mettez l'embout avant du cylindre dans la fente de positionnement, et puis appuyez sur en haut et en bas le bouton du cylindre pour presser le cylindre et le rail de guide de nervure, pour commencer l'alimentation d'énergie de moteur, pour déplacer le rouleau presseur, et pour faire la nervure usiner le mouvement à partir du de nouveau à l'arrière d'atteindre la nervure. Un but pour le moulage.

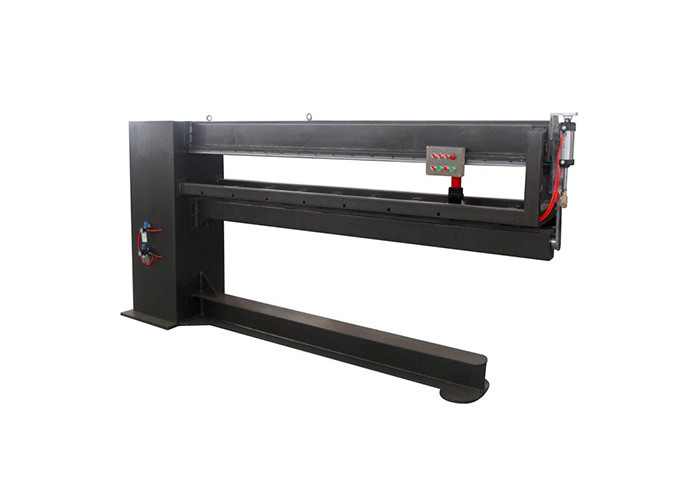

2. Machine externe pneumatique automatique de côtes de baril de L2000mm
Conditions de travail :


Paramètres et conditions techniques :
1) Tension évaluée : 380VAC 50HZ
2) Puissance évaluée : 1.5KVA
3) Taille/largeur se pliantes : selon les besoins des clients, s'il n'y a aucune condition spéciale, peut être fait selon des conditions conventionnelles.
4) Pression d'air comprimé : 0,25 mMpa | 0,6 mMpa
5) La partie électrique de la période de garantie est d'un an.
6) Le dispositif peut rendre le réservoir compact d'eau qui a été bouclé, et est formé en même temps. La vitesse fonctionnante est rapide et la couture de réservoir d'eau est droite et rapide, et l'aspect est beau. C'est un équipement plat idéal de bouche pour différents conteneurs minces de baril de plat.

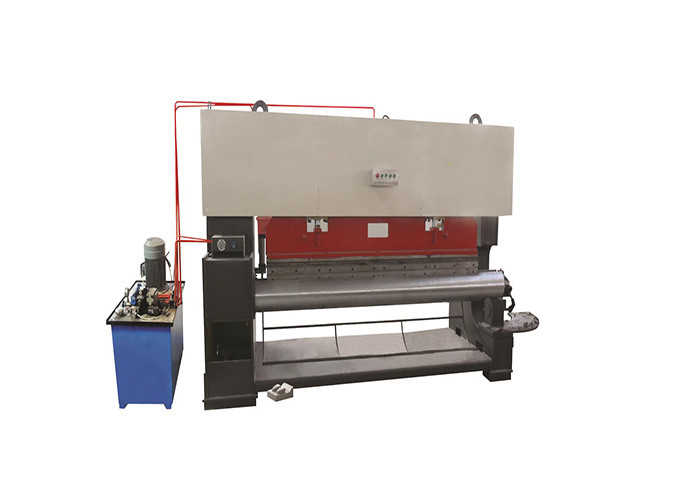

3. Machine se pliante automatique de L2000mm
La portée de l'application :
L'équipement convient au plat de perle, à l'acier inoxydable aluminium-zinc-plaqué et, au plat de fluorotitanium et à d'autres matériaux. Il convient à plier et à enfoncer la gamme de L2000mm, et l'épaisseur de l'objet est 0.4-1mm. Le diamètre de cylindre s'étend de 100 à 500 millimètres.

Méthodes et normes de fabrication :
1) Le moule est fait d'acier à outils de carbone et traité en finissant le fraisage et le meulage. Traitement thermique extérieur.
2) Le fuselage est fait en soudure de haute qualité du plat d'acier au carbone Q235, les matériaux sont exquis, pour assurer la rigidité du fuselage, le niveau de la petite déformation.
3) L'encorbellement est fait d'acier 45, et la grande machine de tour et externe de meulage sont utilisées pour traiter le cercle externe. Fentes de fraisage avec le grand fraisage de portique. Après traitement thermique, pressing froid, électrodéposition de chrome et autre traitant le traitement. Bonne rigidité, dureté extérieure élevée, résistance à l'usure, et résistance de la rouille.
4) La pièce pneumatique en porte-à-faux de soutien, le système est très bien, positionnement précis. Peut résister à la pression en porte-à-faux.
5) Le bras d'équilibre est fait d'acier 45, et le cercle externe est traité par un grand tour. Le bras de cueillette de soudure est précis, s'assurant que le cylindre est synchronisé en haut et en bas.
6) D'autres pièces sont basées sur les normes de l'équipement national fabriquant et traitées par des processus multiples. Les normes spécifiques sont basées sur des normes internes.

Méthodes et normes d'acceptation :
La vitesse fonctionnante de l'équipement est 15 fois/minute, les besoins de chaque baril 4 fois d'accomplir le chargement et le déchargement de processus (puzzle y compris) et manuel, l'efficacité élevée de travail, le bel aspect et la représentation stable. C'est le bord se pliant idéal pour toutes sortes de conteneurs minces de baril de plat. équipement intégré parajustement.

Croquis fonctionnant :

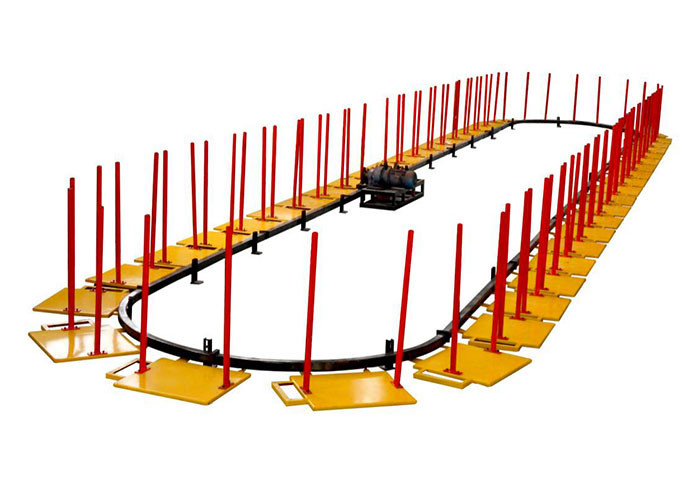

4. Ligne en U de mousse
Description de produit :
La chaîne de production est une horizontal-voie circulant la chaîne de production solaire de mousse avec 18-36 stations (station à déterminer). Elle adopte le type en U de voiture et est conduite par le réducteur de moteur. La chaîne de production se compose principalement de fixage manuel, d'obstruer manuel, de remplissage de cycle de conduire, (fermeture de bride), manuels, de chauffage et écumer cycle de traitement, coupe manuelle et. La chaîne de production peut être sans interruption faite un cycle, peut également travailler point par point, a les caractéristiques de la structure compacte, de l'opération simple, de la transmission stable et de l'efficacité élevée de production, et est très utilisée dans la production écumante de masse solaire.

Paramètres techniques :
1) Forme remplissante : remplissage vertical de manuel
2) Milieu remplissant : POL+ISO (CFC11 ou HCFC141b)
3) chaîne de production battement de travail : environ 60 secondes (selon le niveau de la compétence de travailleur)
4) Le nombre de stations : 18-36
5) Capacité de gaz : 1/2 » (0.5MPa)
6) La température de four : 50 ° C DU ± 10 DU ° C
7) Capacité : au sujet de 50KW (380V, 50HZ)
8) Temps de traitement : ≥ 20min
9) La programmation électrique est entièrement importée.
10) La partie électrique de la période de garantie est d'un an.
