Machine de découpe plasma pour porte de lampadaire CNC
Cette machine peut couper à la fois la plaque d'acier pour la plaque de base du poteau et la porte électrique du poteau.
Champ d'application et matériaux :
1) La machine est principalement utilisée pour une variété de systèmes de tuyauterie et l'extrémité de la découpe à chaud.
2) Matériau de la pièce applicable : acier à faible teneur en carbone, cuivre et tuyau de nickel, tuyau en acier inoxydable avec découpe plasma.
3) Peut également couper la plaque d'acier (couper la plaque de base du poteau) (machine de découpe plasma/flamme CNC), compléter la mise en œuvre de la découpe à la flamme, de la découpe plasma de la plaque d'acier, de la machine de découpe de poteaux, multi-usages.
4) Elle convient à la découpe CNC de portes de lampadaires coniques, octogonaux, et peut également couper des tuyaux ronds. La forme de coupe peut être un cercle, un carré, un rectangle, un type elliptique, etc., et tout ce qui peut être dessiné et conçu par PC.
5) La puissance de coupe est le plasma automatique. Ainsi, la vitesse de coupe sera beaucoup plus rapide et la qualité du bord de coupe est meilleure que la coupe à la flamme.
Conditions de fonctionnement de la machine :
Température : - 5-40 ℃ ; Humidité de 90 % ou moins ; Alimentation 50 Hz : 220 V + 10 %
TParamètres techniques :
| Code |
ARTICLE |
DONNÉES |
| 1 |
Diamètre du tube |
Φ=50～350mm |
| 2 |
Épaisseur de paroi de coupe à la flamme |
δ1=6～50mm |
| 3 |
Longueur maximale du poteau. |
L1=14000mm (peut être étendue) |
| 4 |
Épaisseur de coupe plasma |
1-8mm |
| 5 |
Poids du tube |
800KG en dessous |
| 6 |
Vitesse de déplacement. |
V0=10～3000 mm/min |
| 7 |
Taille de la plaque de coupe |
1000mmX3000mm |
| 8 |

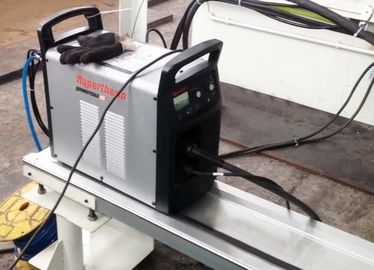

Puissance plasma |
USA.Hypertherm. Powermax.65 |
Axe de mouvement :
| Axe de mouvement |
Axe de la machine de découpe |
| Axe X : |
Rotation du poteau |
| Axe Y : |
Déplacement de la torche de coupe dans le sens de la ligne du poteau. |
| Axe Z : |
Levée et abaissement de la torche de coupe. |
| Longueur de coupe |
Max. 500mm |
Forme de transmission et méthode de coupe des tuyaux en acier de la machine de découpe :
1) Forme de transmission des tuyaux en acier de la machine de découpe : structure de type mandrin.
2) Méthode de coupe : une coupe plasma.
3) Méthode de levage : méthode électrique automatique.

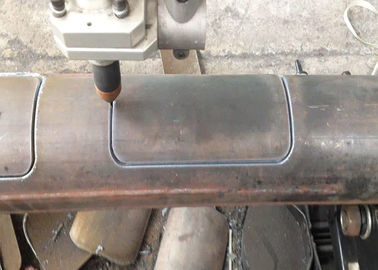

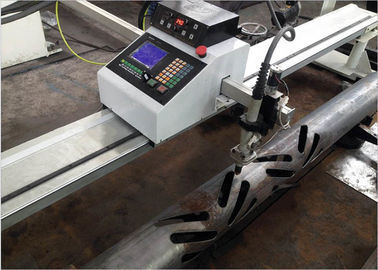

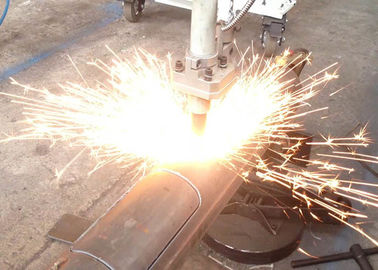

Échantillons de coupe :
