Détails du produit
Lieu d'origine: La Chine
Nom de marque: Metalwork
Certification: CE, ISO, CCC
Numéro de modèle: ZN28G-12
Conditions de paiement et d'expédition
Quantité de commande min: 1 ensemble
Prix: negotiable
Détails d'emballage: Paquet de Plywooden
Délai de livraison: 20 jours
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 100 ensembles par mois
Modèle: |
ZN28G-12 |
Rupture de la capacité: |
20, 25, 31,5, 40, 50KA |
Tension évaluée: |
12KV |
Courant évalué: |
630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A |
La vie mécanique: |
10000 fois |
Tension de moteur: |
DC/AC 110V 220V |
Mécanisme: |
Remplissage d'énergie de ressort |
Garantie: |
1 an |
Modèle: |
ZN28G-12 |
Rupture de la capacité: |
20, 25, 31,5, 40, 50KA |
Tension évaluée: |
12KV |
Courant évalué: |
630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A |
La vie mécanique: |
10000 fois |
Tension de moteur: |
DC/AC 110V 220V |
Mécanisme: |
Remplissage d'énergie de ressort |
Garantie: |
1 an |
Général :

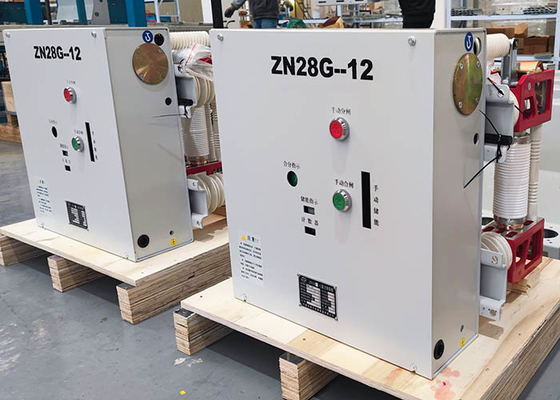

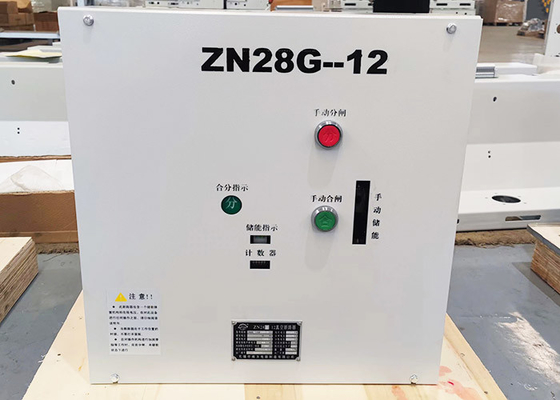

Le disjoncteur à haute tension d'intérieur de vide à C.A. ZN28G-12 est un équipement de changement d'intérieur avec C.A. triphasé 50HZ et tension évaluée 12KV. Il est employé pour la protection et le contrôle de l'équipement de grille d'alimentation et des entreprises industrielles et extrayantes. En raison des avantages spéciaux du disjoncteur de vide, il est particulièrement approprié à l'opération fréquente, ou à beaucoup de fois de casser le courant de court-circuit.

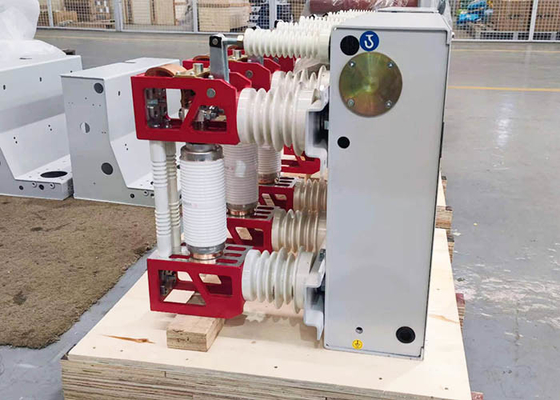

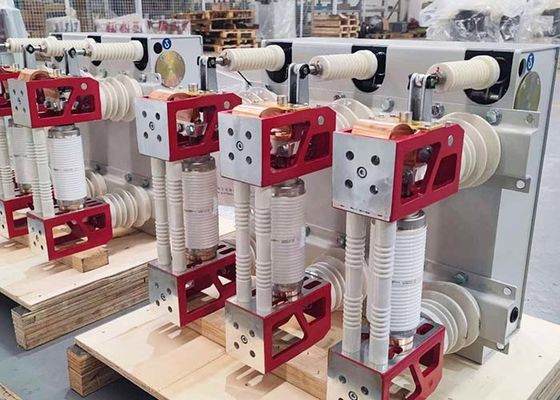

Le disjoncteur de vide a les avantages de la structure simple et du petit volume, et le mécanisme opératoire est le type de stockage de l'énergie de ressort. Il peut être actionné l'approvisionnement par courant alternatif ou d'alimentation CC, et jusqu'à trois dispositifs de voyage de surintensité peuvent être installés. Le disjoncteur adopte la conception intégrée du mécanisme opératoire et le corps de disjoncteur comme unité fixe d'installation. L'arc de vide s'éteignant la pièce de chambre et la pièce de mécanisme opératoire sont avant disposé et de retour. Il est facile installer la structure globale d'isolation composée, aucun ajustement et peu d'entretien.
Paramètres techniques :
| Articles | Unité | Date | |||
| Tension évaluée |
Kilovolt |
12 | |||
| Tension de tenue aux chocs évaluée | 75 | ||||
| Tension de tenue de fréquence de puissance à court terme évaluée (1min) | 42 | ||||
| Fréquence évaluée | Hertz | 50 | |||
| Rupture évaluée de court-circuit actuelle | KA | 20 | 25 | 31,5 | 40 |
| Courant évalué |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 | |
| Courant à court terme évalué de tenue | KA | 20 | 25 | 31,5 | 40 |
| Courant tolérable maximal évalué | 50 | 63 | 80 | 100 | |
| Court-circuit évalué rendant actuel (valeur de crête) | 50 | 63 | 80 | 100 | |
| Tension de tenue de fréquence de puissance secondaire de circuit (1min) | V | 2000 | |||
| Ordre évalué d'opération |
O-0.3S-CO-180S-CO O-180S-CO-180S-CO (à 40KA) |
||||
| Durée évaluée du courant de court-circuit | S | 4 | |||
|
Évalué choisissez/banque dos à dos de capacité cassant le courant Courant de rupture réglé
|
630/400 | ||||
| Court-circuit évalué cassant le pourcentage actuel d'écoulement de C.C | ≤35% | ||||
| Vitesse de rapprochement moyenne | m/s | 0.6±0.2 | |||
| Vitesse s'ouvrante moyenne | m/s | 1.2±0.3 | |||
| Temps s'ouvrant | Mme | ≤60 | |||
| L'heure exacte | Mme | ≤80 | |||
| La vie mécanique | périodes | 10000 | |||
| Court-circuit évalué cassant des périodes de rupture actuelles | périodes | 30 | |||
| L'usage permis accumulent l'épaisseur des contacts mobiles et statiques | millimètre | 3 | |||
| Tension fermante évaluée d'opération | v | AC110/220 DC110/220 | |||
| Tension s'ouvrante évaluée d'opération | v | AC110/220 DC110/220 | |||
| Tension évaluée de moteur de stockage de l'énergie | v | AC110/220 DC110/220 | |||
| Distance d'ouverture de contact | millimètre | 11±1 | |||
| Course de contact | millimètre | 4±1 | |||
| Temps de rebond de contact | Mme | ≤2 | |||
|
S'ouvrir et se fermer triphasés hétérogénéité |
Mme | ≤2 | |||
| Amplitude s'ouvrante de rebond de contact | Mme | ≤3 | |||
| Résistance principale de circuit | Ω | ≤40 (≤25 à 40KA) | |||
