Type 24KV à haute tension d'intérieur de charette à bras de disjoncteur de vide de la série VS1-24

1 ensemble

MOQ

negotiable

Prix

traits Galerie Description de produit Demandez une citation

traits

Caractéristiques

Modèle: VS1 (ZN63A) - 24KV

Rupture de la capacité: 20, 25, 31.5KA

Tension évaluée: 24KV

Courant évalué: 630A, 1250A, 1600A, 2000A, 2500A, 3150A

La vie mécanique: 10000 fois

Tension de moteur: DC/AC 110V 220V

Type: Vide

Garantie: 1 an

Mettre en évidence:

Charette à bras de disjoncteur de vide

Disjoncteur à haute tension du vide 24KV

disjoncteur du vide 3150A

Informations de base

Lieu d'origine: La Chine

Nom de marque: Metalwork

Certification: CE, ISO, CCC

Numéro de modèle: VS1-24KV

Conditions de paiement et expédition

Détails d'emballage: Paquet de Plywooden

Délai de livraison: 20 jours

Conditions de paiement: L/C, T/T

Capacité d'approvisionnement: 100 ensembles par mois

Galerie

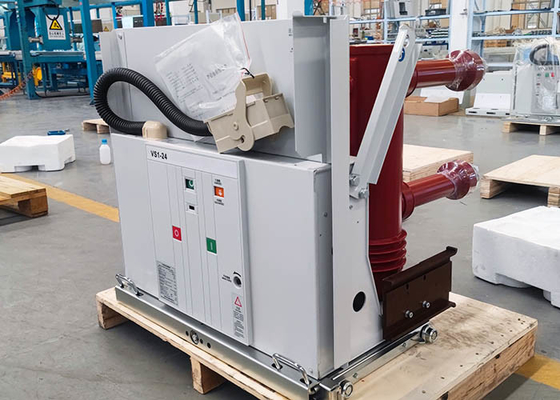

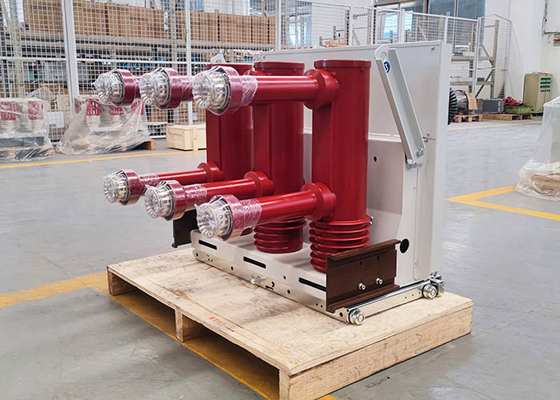

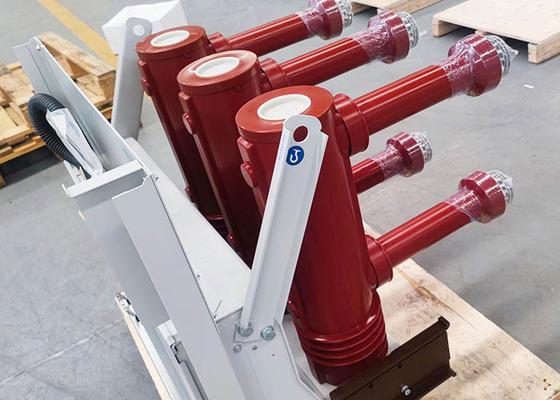

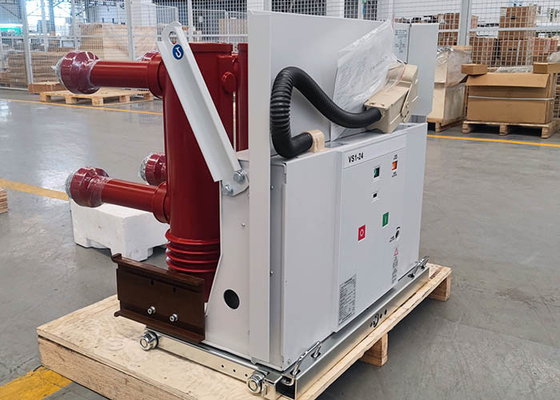

Type 24KV à haute tension d'intérieur de charette à bras de disjoncteur de vide de la série VS1-24

Description de produit

VS1-24/1250-31.5 Disjoncteur sous vide à haute tension intérieur

Name: Type 24KV à haute tension d'intérieur de charette à bras de disjoncteur de vide de la série VS1-24
Brand: METALWORK MACHINERY (WUXI) CO.LTD
SKU: VS1-24KV
Availability: InStock

Le disjoncteur à vide à haute tension intérieur de la série VS1-24 est amélioré et conçu sur la base du VD4-24 de la société ABB par notre société.

1La boucle principale du circuit adopte une isolation composée.

2Le parachute à arc de vide est produit par des fabricants de premier ordre et nous pouvons également installer le parachute à arc de vide étranger selon les exigences de l'utilisateur.

3Le courant nominal est de 630 à 3150 A. Le courant nominal de coupure de court-circuit est de 20 K à 31,5 KA.

4Résistance mécanique: 20 000 fois.

5Il a passé le test de commutation de capacité électrique et il n'y a pas de ré-allumage.

6Elle peut être utilisée dans la région des plateaux de 12 KV et à 4 500 mètres d'altitude.

Type 24KV à haute tension d'intérieur de charette à bras de disjoncteur de vide de la série VS1-24 0

Paramètres techniques:

Les postes	Unité	Date de sortie
Voltage nominal	KV	24
Intensité nominale résiste à la tension		125
Fréquence de puissance nominale à courte durée, tension de résistance (1min)		65
Fréquence nominale	Hz	50
Courant de rupture de court-circuit nominal	Les prix	20	25	31.5
Courant nominal	Une	630 1250	630 1250	1250 1600 2000 2500 3150
Courant de résistance à courte durée nominale	Les prix	20	25	31.5
Courant tolérable maximal nominal		50	63	80
Courant nominal de courtoisie (valeur de pointe)		50	63	80
Fréquence de puissance du circuit secondaire, résistance à la tension (1min)	V	2000
Séquence de fonctionnement nominale		Ouvert-0.3S-fermé Ouvert 180S-fermé Ouvert
Durée nominale du courant de court-circuit	S	4
Courant de rupture nominal unique/de retour à la banque de capacité Réglage du courant de rupture	Une	400/400
Temps d'ouverture (tension nominale)	ms	20 ¢ 50
Temps de fermeture (tension nominale)	ms	35 ¢ 70
Vie mécanique	le temps	10000
Temps de rupture de courant de coupure de court-circuit nominale	le temps	20
Épaisseur d'usure admissible des contacts statiques et mobiles	mm	3
Voltage de fonctionnement de fermeture nominale	v	Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'appareil.
Voltage de fonctionnement d'ouverture nominale	v	Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'appareil.
Voltage nominal du moteur de stockage d'énergie	v	Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'appareil.
Puissance nominale du moteur de stockage d'énergie	Le	70
Temps de stockage de l'énergie	s	≤ 15S
Distance d'ouverture du contact	mm	14 ± 1
Coupe de contact	mm	3.5 ± 1
Temps de rebond du contact	ms	≤ 2
Ouverture et fermeture en trois phases l'hétérogénéité	ms	≤ 2
Vitesse d'ouverture moyenne (avant 8 mm)	m/s	10,4 ± 0.2
Vitesse de fermeture moyenne	m/s	00,7 ± 0.2
Amplitude de rebond du contact d'ouverture	ms	≤ 2
Résistance du circuit principal	Oh	Le nombre de véhicules ne doit pas dépasser 30 tonnes. ≤ 40 ((1600~2000A) ≤ 25 ((supérieur à 2500A)
