Caractéristiques

Modèle: VS1 (ZN63A) - 12KV

Rupture de la capacité: 20, 25, 31,5, 40KA

Tension évaluée: 12KV

Courant évalué: 630A, 1250A, 1600A, 2500A, 3150A, 4000A

La vie mécanique: 10000 fois

Tension de moteur: DC/AC 110V 220V

Type: Vide

Garantie: 1 an

Mettre en évidence:

Disjoncteur de vide d'OIN triphasé

disjoncteur électrique du vide 630A

disjoncteur électrique du vide 50hz

Informations de base

Lieu d'origine: La Chine

Nom de marque: Metalwork

Certification: CE, ISO, CCC

Numéro de modèle: VS1-12 (ZN63A)

Conditions de paiement et expédition

Détails d'emballage: Paquet de Plywooden

Délai de livraison: 20 jours

Conditions de paiement: L/C, T/T

Capacité d'approvisionnement: 100 ensembles par mois

Galerie

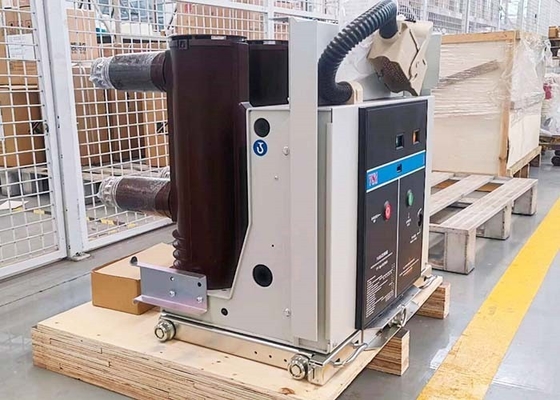

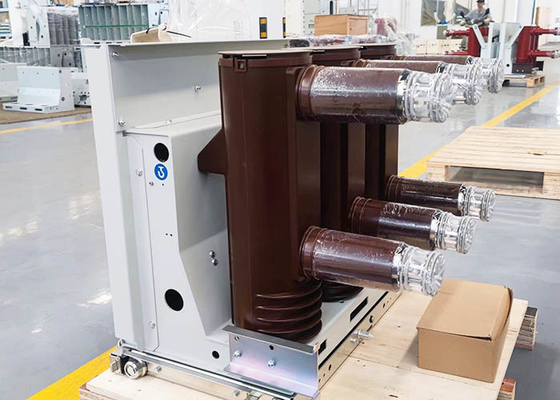

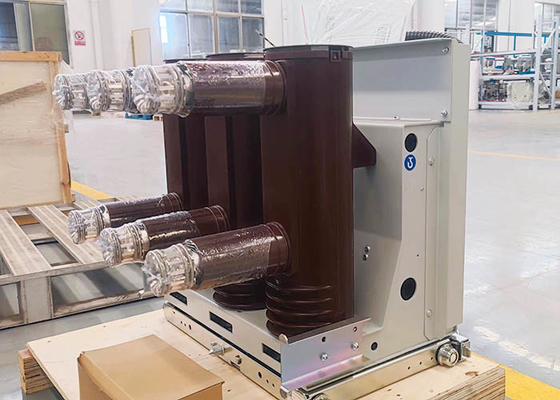

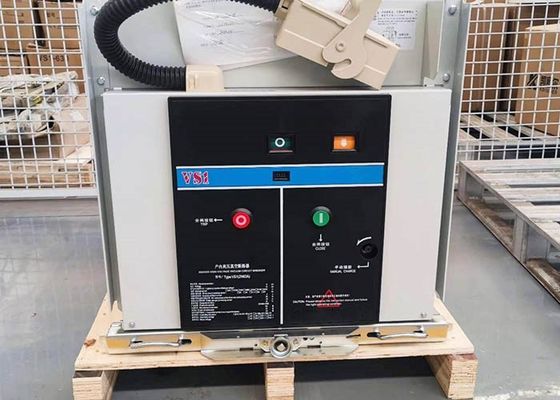

Puissance triphasée 630A 25KA du disjoncteur 12KV 50hz de vide du matériel électrique VS1-12

Description de produit

VS1-12 (ZN63A) Disjoncteur sous vide à haute tension intérieur

Le disjoncteur sous vide à haute tension intérieur VS1-12 (ZN63A) adopte une forme isolante fermée et installe un pli intérieur et extérieur sur le cylindre isolant principal.Sa distance de rampe comparative atteint la norme de DLLes excellents caractères du disjoncteur sont les suivants: petite taille, isolation fiable, non polluante, anti-explosif, performances stables, paramètres techniques précis,long cycle de maintenance, etc..

VS1-12 (ZN63A) est un disjoncteur de type fixe développé et conçu sur la base du type de chariot à main VS1. Il peut s'adapter aux armoires telles que XGN2,GG1A et GGX2 et remplacer l'ancien disqualifié (par exempleLe disjoncteur présente de nombreux avantages, tels que peu de changements, faible investissement, installation facile et gain de temps.

Puissance triphasée 630A 25KA du disjoncteur 12KV 50hz de vide du matériel électrique VS1-12 0

Paramètres techniques:

Les postes	Unité	Date de sortie
Voltage nominal	KV	12
Intensité nominale résiste à la tension		75
Fréquence de puissance nominale à courte durée, tension de résistance (1min)		42
Fréquence nominale	Hz	50
Courant de rupture de court-circuit nominal	Les prix	20	25	31.5	40
Courant nominal	Une	630 1250	630 1250	1250 1600 2000 à 2500	1600 2000 2500 3150 4000
Courant de résistance à courte durée nominale	Les prix	20	25	31.5	40
Courant tolérable maximal nominal		50	63	80	100
Courant nominal de courtoisie (valeur de pointe)		50	63	80	100
Fréquence de puissance du circuit secondaire, résistance à la tension (1min)	V	2000
Séquence de fonctionnement nominale		O-0,3S-CO 180S-CO
Durée nominale du courant de court-circuit	S	4
Courant de rupture nominal unique/de retour à la banque de capacité Réglage du courant de rupture	Une	630/400 (40KA est 800/400)
Banque de condensateurs nominale Courant de production d'entrée	Les prix	12.5 (fréquence ≤ 1000 Hz)
Temps d'ouverture (tension nominale)	ms	20 ¢ 50
Temps de fermeture (tension nominale)	ms	35 ¢ 70
Vie mécanique	le temps	10000
Temps de rupture de courant de coupure de court-circuit nominale	le temps	50 (40KA est 30)
Épaisseur d'usure admissible des contacts statiques et mobiles	mm	3
Voltage de fonctionnement de fermeture nominale	v	Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'appareil.
Voltage de fonctionnement d'ouverture nominale	v	Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'appareil.
Voltage nominal du moteur de stockage d'énergie	v	Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'appareil.
Puissance nominale du moteur de stockage d'énergie	Le	70
Temps de stockage de l'énergie	s	≤ 15S
Distance d'ouverture du contact	mm	11 ± 1
Coupe de contact	mm	3.5 ± 1
Temps de rebond du contact	ms	Le taux de conversion est le même que le taux de conversion.
Ouverture et fermeture en trois phases l'hétérogénéité	ms	≤ 2
Vitesse d'ouverture moyenne (avant 8 mm)	m/s	0.9 ¢1.3
Vitesse de fermeture moyenne	m/s	0.5?? 0.8 (40KA est 0.5?? 0.9)
Amplitude de rebond du contact d'ouverture	ms	≤ 3
Résistance du circuit principal	Oh	Le nombre de véhicules ne doit pas dépasser 50 (< 630 A) ≤ 35 ((1600~2000 A) ≤ 25 ((supérieur à 2500 A)
Pression de contact de fermeture	N	Pour les véhicules à moteur électrique
Pression de contact de fermeture	N	Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à:
