Détails du produit
Lieu d'origine: La Chine
Nom de marque: Metalwork
Certification: CE, ISO, CCC
Numéro de modèle: 3AV5-12
Conditions de paiement et d'expédition
Quantité de commande min: 1 ensemble
Prix: negotiable
Détails d'emballage: Paquet de Plywooden
Délai de livraison: 20 jours
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 100 ensembles par mois
Modèle: |
3AV5-12 |
Rupture de la capacité: |
20, 25, 31,5, 40KA |
Tension évaluée: |
12KV |
Courant évalué: |
630A, 1000A, 1250A, 1600A, 2000A, 2500A, 3150A |
La vie mécanique: |
20000 fois |
Tension de moteur: |
DC/AC 110V 220V |
types: |
retirable, stationnaire, côté-monté |
Garantie: |
1 an |
Modèle: |
3AV5-12 |
Rupture de la capacité: |
20, 25, 31,5, 40KA |
Tension évaluée: |
12KV |
Courant évalué: |
630A, 1000A, 1250A, 1600A, 2000A, 2500A, 3150A |
La vie mécanique: |
20000 fois |
Tension de moteur: |
DC/AC 110V 220V |
types: |
retirable, stationnaire, côté-monté |
Garantie: |
1 an |

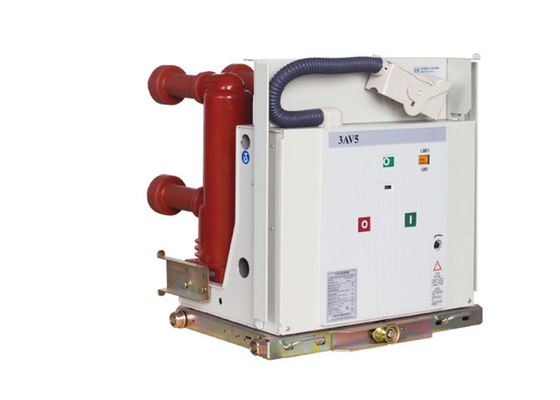

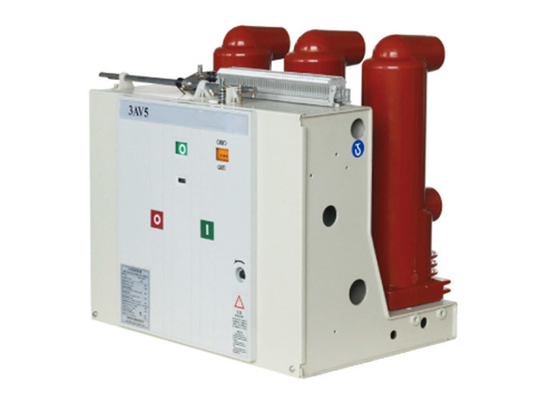

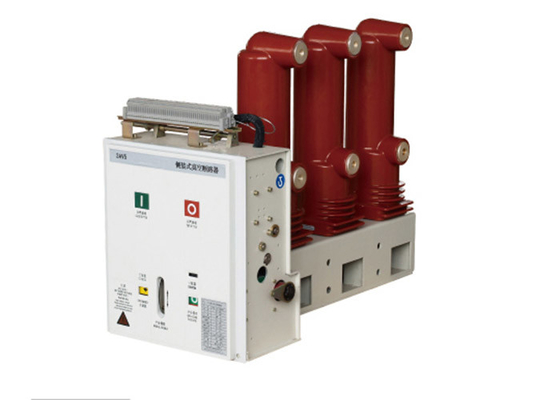

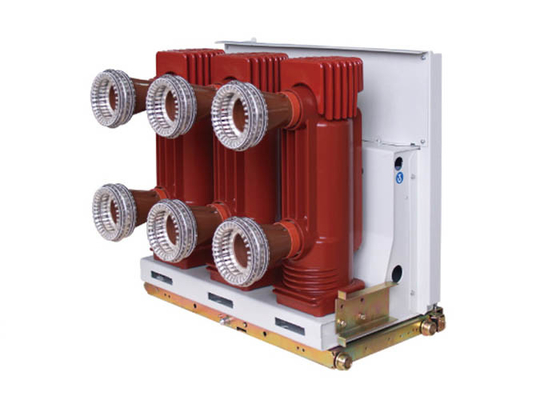

La série du disjoncteur 3AV5 est mécanisme à haute tension d'intérieur, approprié à la tension évaluée 12 kilovolts, fréquence système d'alimentation triphasé de 50 hertz, comme protection et appareils de contrôle, avec la fiabilité élevée, l'opération facile, l'entretien simple et d'autres caractéristiques. Le disjoncteur peut être utilisé pour le mécanisme de type moyen et la transformation de mécanisme aussi bien qu'exempte d'huile fixe. En raison des avantages spéciaux du disjoncteur de vide, il est particulièrement approprié à l'opération fréquente exigeant le courant évalué, ou à beaucoup de fois de casser le courant de court-circuit. Le disjoncteur du vide 3AV5 a trois modes d'installation : le type fixe, le type d'extraction et le côté ont monté. Pour des conditions spéciales, entrez en contact avec svp le fabricant.
Paramètres techniques :
| Articles | Unité | Date | |||
| Tension évaluée |
Kilovolt |
12 | |||
| Tension de tenue aux chocs évaluée | 75 | ||||
| Tension de tenue de fréquence de puissance à court terme évaluée (1min) | 42 | ||||
| Fréquence évaluée | Hertz | 50~60 | |||
| Rupture évaluée de court-circuit actuelle | KA | 20 | 25 | 31,5 | 40 |
| Courant évalué |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 | |
| Courant à court terme évalué de tenue | KA | 20 | 25 | 31,5 | 40 |
| Courant tolérable maximal évalué | 50 | 63 | 80 | 100 | |
| Court-circuit évalué rendant actuel (valeur de crête) | 50 | 63 | 80 | 100 | |
| Tension de tenue de fréquence de puissance secondaire de circuit (1min) | V | 2000 | |||
| Ordre évalué d'opération |
O-0.3S-CO-180S-CO O-180S-CO-180S-CO (à 40KA) |
||||
|
Évalué choisissez/banque dos à dos de capacité cassant le courant Courant de rupture réglé
|
630/400 (40KA 800/400) | ||||
| Court-circuit évalué cassant le pourcentage actuel d'écoulement de C.C | ≤35% | ||||
| Temps s'ouvrant (tension évaluée) | Mme | 20-50 | |||
| L'heure exacte (tension évaluée) | Mme | 30-70 | |||
| La vie mécanique | périodes | 20000 | |||
| Court-circuit évalué cassant des périodes de rupture actuelles | périodes | 50 (40KA 30) | |||
| L'usage permis accumulent l'épaisseur des contacts mobiles et statiques | millimètre | 3 | |||
| Tension fermante évaluée d'opération | v | AC110/220 DC110/220 | |||
| Tension s'ouvrante évaluée d'opération | v | AC110/220 DC110/220 | |||
| Tension évaluée de moteur de stockage de l'énergie | v | AC110/220 DC110/220 | |||
| Puissance évaluée de moteur de stockage de l'énergie | W | 80 | |||
| Distance d'ouverture de contact | millimètre | 11±1 | |||
| Course de contact | millimètre | 3.5±1 | |||
| Temps de rebond de contact | Mme | ≤2 (40KA ≤3) | |||
|
S'ouvrir et se fermer triphasés hétérogénéité |
Mme | ≤2 | |||
| Vitesse de rapprochement moyenne *1 | m/s | 0.9-1.3 | |||
| Fermeture moyenne speed*2 | m/s | 0.4-0.8 | |||
| Résistance principale de circuit | μΩ |
≤50 (630A) ≤45 (1250A) ≤35 (1600-2000A) ≤25 (au-dessus de 2500A) |
|||
