Détails du produit
Lieu d'origine: La Chine
Nom de marque: Metalwork
Certification: CE, ISO, CCC
Numéro de modèle: 3AV5-12/1250-31.5
Conditions de paiement et d'expédition
Quantité de commande min: 1 ensemble
Prix: negotiable
Détails d'emballage: Paquet de Plywooden
Délai de livraison: 20 jours
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 100 ensembles par mois
Modèle: |
3AV5-12/1250-31.5 |
Rupture de la capacité: |
31.5KA |
Tension évaluée: |
12KV |
Courant évalué: |
1250A |
La vie mécanique: |
10000 fois |
Tension de moteur: |
DC/AC 110V 220V |
types: |
retirable, stationnaire, côté-monté |
Garantie: |
1 an |
Modèle: |
3AV5-12/1250-31.5 |
Rupture de la capacité: |
31.5KA |
Tension évaluée: |
12KV |
Courant évalué: |
1250A |
La vie mécanique: |
10000 fois |
Tension de moteur: |
DC/AC 110V 220V |
types: |
retirable, stationnaire, côté-monté |
Garantie: |
1 an |

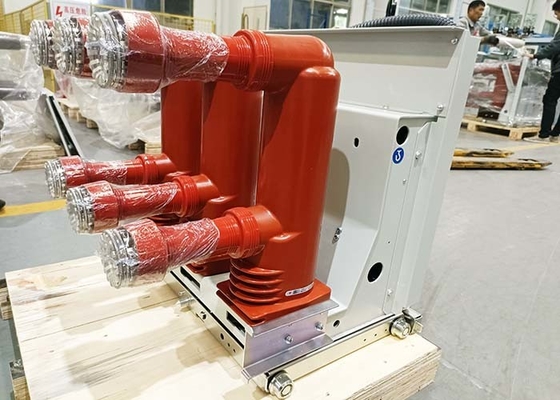

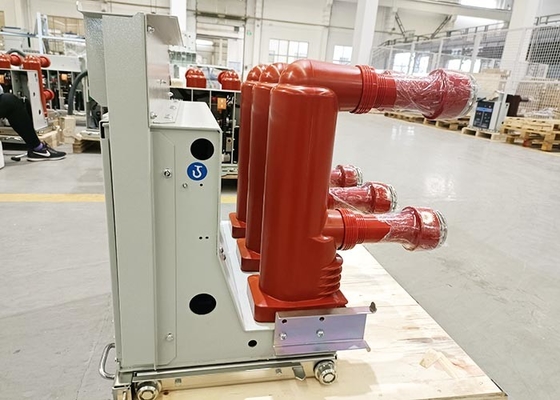

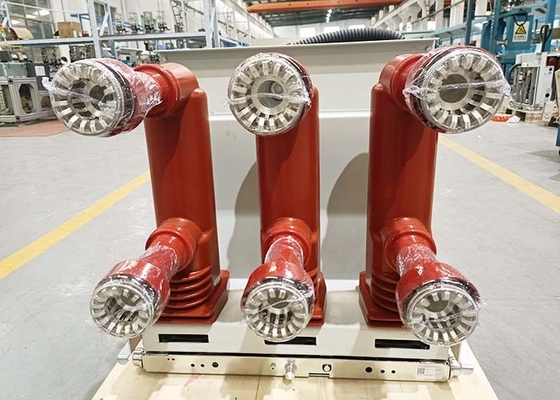

Le disjoncteur à haute tension d'intérieur de vide à C.A. de la série 3AV5 est un équipement de changement d'intérieur avec C.A. triphasé 50HZ et tension évaluée 12KV. Il y a trois sortes, type retirable, type stationnaire et type côté-monté.
Le disjoncteur à haute tension d'intérieur du vide 3AV5-12 adopte la technologie de scellage solide d'isolation d'ABB et de SIEMENS. L'arc de vide s'éteignant la chambre et d'autres pièces du circuit primaire sont scellés avec le matériel de résine époxyde pour former l'isolation élevée et le haut poteau mécanique de force, qui évite l'influence de l'environnement de fonctionnement dur sur l'isolation externe du circuit primaire et réalise exempt d'entretien complet. Mécanisme d'opération de ressort, structure simple optimisés, représentation stable, pour des entreprises industrielles et extrayantes, des centrales et des sous-stations comme contrôle et protection de matériel électrique, et approprié aux endroits fréquents d'opération.
3AV5 le type disjoncteur de vide monté par côté adopte l'installation fixe, principalement utilisée pour le mécanisme fixe, tel que l'armoire de réseau d'anneau, la sous-station en forme de boîte ou le divers système non standard d'alimentation d'énergie. La boucle principale adopte le poteau de scellage solide, panneau miniaturisé d'opération, et ménage de l'espace dans l'armoire.
Paramètres techniques :
| Articles | Unité | Date | |||
| Tension évaluée |
Kilovolt |
12 | |||
| Tension de tenue aux chocs évaluée | 75 | ||||
| Tension de tenue de fréquence de puissance à court terme évaluée (1min) | 42 | ||||
| Fréquence évaluée | Hertz | 50~60 | |||
| Rupture évaluée de court-circuit actuelle | KA | 20 | 25 | 31,5 | 40 |
| Courant évalué |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 | |
| Courant à court terme évalué de tenue | KA | 20 | 25 | 31,5 | 40 |
| Courant tolérable maximal évalué | 50 | 63 | 80 | 100 | |
| Court-circuit évalué rendant actuel (valeur de crête) | 50 | 63 | 80 | 100 | |
| Tension de tenue de fréquence de puissance secondaire de circuit (1min) | V | 2000 | |||
| Ordre évalué d'opération |
O-0.3S-CO-180S-CO O-180S-CO-180S-CO (à 40KA) |
||||
|
Évalué choisissez/banque dos à dos de capacité cassant le courant Courant de rupture réglé
|
630/400 (40KA 800/400) | ||||
| Court-circuit évalué cassant le pourcentage actuel d'écoulement de C.C | ≤35% | ||||
| Temps s'ouvrant (tension évaluée) | Mme | 20-50 | |||
| L'heure exacte (tension évaluée) | Mme | 30-70 | |||
| La vie mécanique | périodes | 20000 | |||
| Court-circuit évalué cassant des périodes de rupture actuelles | périodes | 50 (40KA 30) | |||
| L'usage permis accumulent l'épaisseur des contacts mobiles et statiques | millimètre | 3 | |||
| Tension fermante évaluée d'opération | v | AC110/220 DC110/220 | |||
| Tension s'ouvrante évaluée d'opération | v | AC110/220 DC110/220 | |||
| Tension évaluée de moteur de stockage de l'énergie | v | AC110/220 DC110/220 | |||
| Puissance évaluée de moteur de stockage de l'énergie | W | 80 | |||
| Distance d'ouverture de contact | millimètre | 11±1 | |||
| Course de contact | millimètre | 3.5±1 | |||
| Temps de rebond de contact | Mme | ≤2 (40KA ≤3) | |||
|
S'ouvrir et se fermer triphasés hétérogénéité |
Mme | ≤2 | |||
| Vitesse de rapprochement moyenne *1 | m/s | 0.9-1.3 | |||
| Fermeture moyenne speed*2 | m/s | 0.4-0.8 | |||
| Résistance principale de circuit | μΩ |
≤50 (630A) ≤45 (1250A) ≤35 (1600-2000A) ≤25 (au-dessus de 2500A) |
|||
