C.A. triphasé 50HZ 12KV de disjoncteur à haute tension du vide 50KA à 4000A

1 ensemble

MOQ

negotiable

Prix

traits Galerie Description de produit Demandez une citation

traits

Caractéristiques

Modèle: ZN28G-12

Rupture de la capacité: 20, 25, 31,5, 40, 50KA

Tension évaluée: 12KV

Courant évalué: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A

La vie mécanique: 10000 fois

Tension de moteur: DC/AC 110V 220V

Mécanisme: Remplissage d'énergie de ressort

Garantie: 1 an

Mettre en évidence:

Vers le haut de au disjoncteur du vide 4000A

Disjoncteur du vide 50KA

haut disjoncteur de capacité de rupture

Informations de base

Lieu d'origine: La Chine

Nom de marque: Metalwork

Certification: CE, ISO, CCC

Numéro de modèle: ZN28G-12

Conditions de paiement et expédition

Détails d'emballage: Paquet de Plywooden

Délai de livraison: 20 jours

Conditions de paiement: L/C, T/T

Capacité d'approvisionnement: 100 ensembles par mois

Galerie

C.A. triphasé 50HZ 12KV de disjoncteur à haute tension du vide 50KA à 4000A

Description de produit

Disjoncteur sous vide à haute tension intérieur de 12 KV

Name: C.A. triphasé 50HZ 12KV de disjoncteur à haute tension du vide 50KA à 4000A
Brand: METALWORK MACHINERY (WUXI) CO.LTD
SKU: ZN28G-12
Availability: InStock

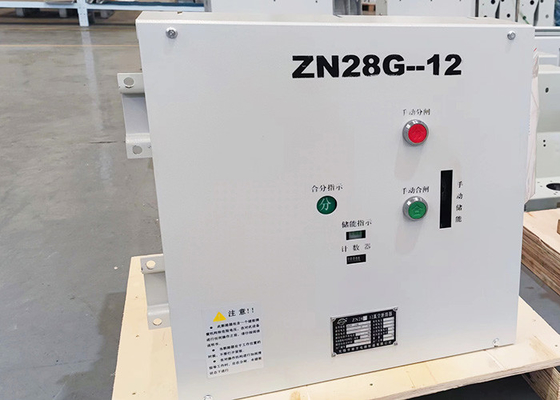

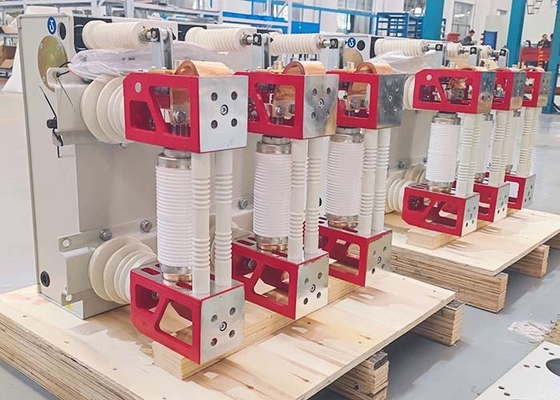

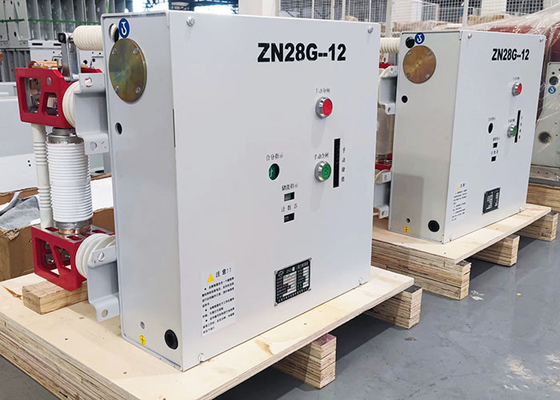

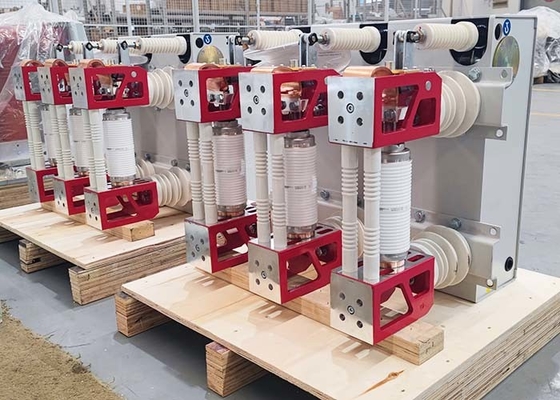

L'interrupteur à vide à haute tension AC intérieur ZN28G-12 est un équipement de commutation intérieur à courant alternatif triphasé de 50 Hz et à tension nominale de 12 KV.

Caractéristiques du disjoncteur sous vide de 12 KV:

1Structure simple, petite tailleet le mécanisme de fonctionnement est le type de stockage d'énergie de ressort.

2Il peut être alimenté par alimentation en courant alternatif ou en courant continu.

3Structure complète isolée composée, petite taille, faible bruit et installation facile.

4- des boucles d'arc en céramique et en verre, dotées d'une haute efficacité d'isolation sous vide et d'une conception spéciale, d'une grande capacité de rupture, d'une longue durabilité et sans danger d'explosion.

5. Selon les exigences des différents clients, adapté à tous les types de commutateurs.

C.A. triphasé 50HZ 12KV de disjoncteur à haute tension du vide 50KA à 4000A 0

Dimension de montage:
C.A. triphasé 50HZ 12KV de disjoncteur à haute tension du vide 50KA à 4000A 1
Montage:

Paramètres techniques:

Les postes	Unité	Date de sortie
Voltage nominal	KV	12
Intensité nominale résiste à la tension		75
Fréquence de puissance nominale à courte durée, tension de résistance (1min)		42
Fréquence nominale	Hz	50
Courant de rupture de court-circuit nominal	Les prix	20	25	31.5	40
Courant nominal	Une	630 1000 1250	630 1000 1250 1600	1250 1600 2000 à 2500	1600 2000 2500 3150 4000
Courant de résistance à courte durée nominale	Les prix	20	25	31.5	40
Courant tolérable maximal nominal		50	63	80	100
Courant nominal de courtoisie (valeur de pointe)		50	63	80	100
Fréquence de puissance du circuit secondaire, résistance à la tension (1min)	V	2000
Séquence de fonctionnement nominale		O-0.3S-CO-180S-CO, dont la teneur en dioxyde de carbone est inférieure ou égale à O-180S-CO-180S-CO (à une température de 40KA)
Durée nominale du courant de court-circuit	S	4
Courant de rupture nominal unique/de retour à la banque de capacité Réglage du courant de rupture	Une	630/400
Pourcentage de débit de courant continu nominal de coupure de court-circuit		≤ 35%
Vitesse de fermeture moyenne	m/s	00,6 ± 0.2
Vitesse d'ouverture moyenne	m/s	1.2 ± 0.3
Heures d'ouverture	ms	≤ 60
Heure de fermeture	ms	≤ 80
Vie mécanique	le temps	10000
Temps de rupture de courant de coupure de court-circuit nominale	le temps	30
Épaisseur d'usure admissible des contacts statiques et mobiles	mm	3
Voltage de fonctionnement de fermeture nominale	v	Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'appareil.
Voltage de fonctionnement d'ouverture nominale	v	Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'appareil.
Voltage nominal du moteur de stockage d'énergie	v	Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'appareil.
Distance d'ouverture du contact	mm	11 ± 1
Coupe de contact	mm	4 ± 1
Temps de rebond du contact	ms	≤ 2
Ouverture et fermeture en trois phases l'hétérogénéité	ms	≤ 2
Amplitude de rebond du contact d'ouverture	ms	≤ 3
Résistance du circuit principal	Oh	≤ 40 (≤ 25 à 40KA)
