Détails du produit
Lieu d'origine: La Chine
Nom de marque: Metalwork
Certification: CE, ISO, CCC
Numéro de modèle: VS1-12KV
Conditions de paiement et d'expédition
Quantité de commande min: 1 ensemble
Prix: negotiable
Détails d'emballage: Paquet de Plywooden
Délai de livraison: 20 jours
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 100 ensembles par mois
Modèle: |
VS1 (ZN63A) - 12KV |
Rupture de la capacité: |
20, 25, 31,5, 40KA |
Tension évaluée: |
12KV |
Courant évalué: |
630A, 1250A, 1600A, 2500A, 3150A, 4000A |
La vie mécanique: |
10000 fois |
Tension de moteur: |
DC/AC 110V 220V |
Type: |
Vide |
Garantie: |
1 an |
Modèle: |
VS1 (ZN63A) - 12KV |
Rupture de la capacité: |
20, 25, 31,5, 40KA |
Tension évaluée: |
12KV |
Courant évalué: |
630A, 1250A, 1600A, 2500A, 3150A, 4000A |
La vie mécanique: |
10000 fois |
Tension de moteur: |
DC/AC 110V 220V |
Type: |
Vide |
Garantie: |
1 an |

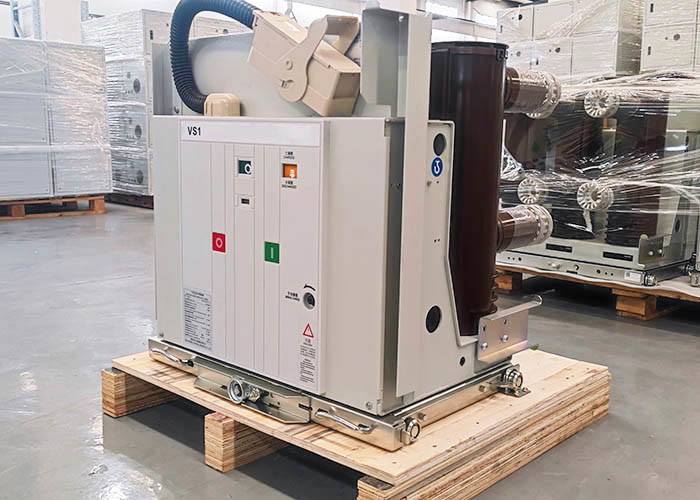

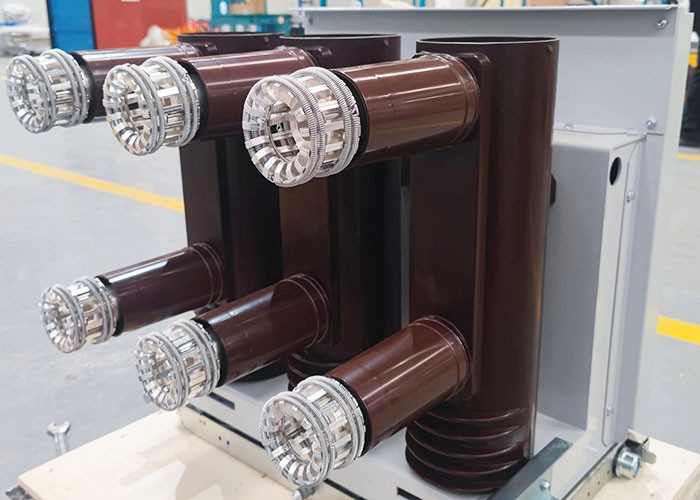

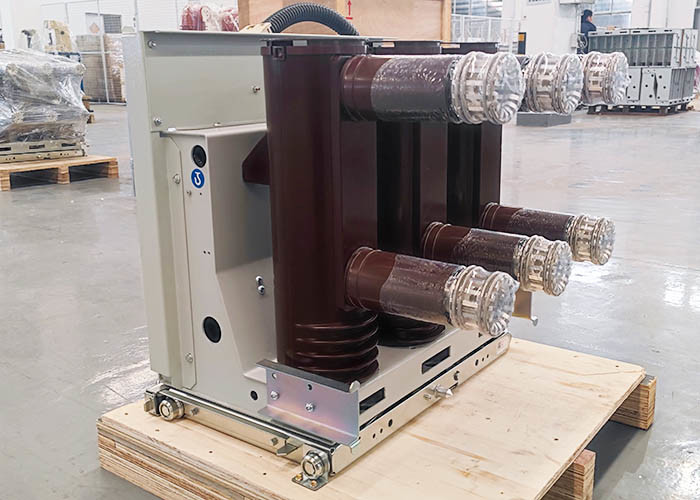

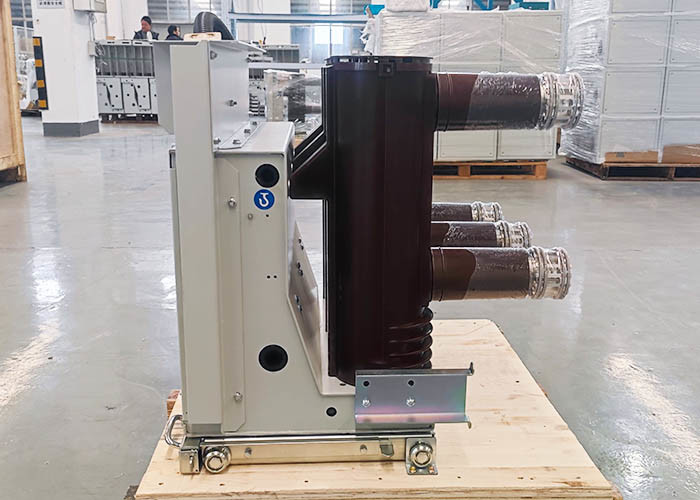

Le type VS1 (ZN63A) disjoncteur à haute tension d'intérieur de vide est la tension évaluée 12KV, 24KV, mécanisme à haute tension d'intérieur triphasé à C.A. 50HZ, équipé du moteur ---- le mécanisme opératoire de ressort, peut réaliser électrique et la commutation et la fermeture manuelles, peuvent être chargées dans le mécanisme de main, peuvent également être assorties avec le mécanisme fixe. Le disjoncteur fixe peut être ajouté avec le couplage spécial pour répondre aux besoins des armoires fixes tels que XGN2 et GG1A. En même temps, le disjoncteur du vide 24KV peut également être appliqué au système de distribution 12KV dans les secteurs de plateau (jusqu'à 4000 mètres au-dessus de niveau de la mer).
Caractéristiques principales de disjoncteur à haute tension d'intérieur de vide de VS1-12KV :
1. Il est commode pour l'ajustement dû au disjoncteur de vide pour adopter la conception de la chambre courbante est situé sur le stimulant, le mécanisme opératoire est situé sur le bas.
2. Il adoptent la structure de la combinaison d'air et d'isolant composé organique.
3. Mécanisme opératoire de ressort simple, 10000 délais de fonctionnement.
4. Représentation à verrouillage automatique douce et bonne due au mécanisme de propulsion d'avance-vis.
Paramètres techniques :
| Articles | Unité | Date | |||
| Tension évaluée |
Kilovolt |
12 | |||
| Tension de tenue aux chocs évaluée | 75 | ||||
| Tension de tenue de fréquence de puissance à court terme évaluée (1min) | 42 | ||||
| Fréquence évaluée | Hertz | 50 | |||
| Rupture évaluée de court-circuit actuelle | KA | 20 | 25 | 31,5 | 40 |
| Courant évalué |
630 1250 |
630 1250 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 | |
| Courant à court terme évalué de tenue | KA | 20 | 25 | 31,5 | 40 |
| Courant tolérable maximal évalué | 50 | 63 | 80 | 100 | |
| Court-circuit évalué rendant actuel (valeur de crête) | 50 | 63 | 80 | 100 | |
| Tension de tenue de fréquence de puissance secondaire de circuit (1min) | V | 2000 | |||
| Ordre évalué d'opération | O-0.3S-CO 180S-CO | ||||
| Durée évaluée du courant de court-circuit | S | 4 | |||
|
Évalué choisissez/banque dos à dos de capacité cassant le courant Courant de rupture réglé |
630/400 (40KA est 800/400) | ||||
| Irruption évaluée de banque de condensateur rendant actuelle | KA | 12,5 (Frequency≤1000Hz) | |||
| Temps s'ouvrant (tension évaluée) | Mme | 20~50 | |||
| L'heure exacte (tension évaluée) | Mme | 35~70 | |||
| La vie mécanique | périodes | 10000 | |||
| Court-circuit évalué cassant des périodes de rupture actuelles | périodes | 50 (40KA est 30) | |||
| L'usage permis accumulent l'épaisseur des contacts mobiles et statiques | millimètre | 3 | |||
| Tension fermante évaluée d'opération | v | AC110/220 DC110/220 | |||
| Tension s'ouvrante évaluée d'opération | v | AC110/220 DC110/220 | |||
| Tension évaluée de moteur de stockage de l'énergie | v | AC110/220 DC110/220 | |||
| Puissance évaluée de moteur de stockage de l'énergie | W | 70 | |||
| Temps de stockage de l'énergie | s | ≤15S | |||
| Distance d'ouverture de contact | millimètre | 11±1 | |||
| Course de contact | millimètre | 3.5±1 | |||
| Temps de rebond de contact | Mme | ≤2 (40KA≤3) | |||
|
S'ouvrir et se fermer triphasés hétérogénéité |
Mme | ≤2 | |||
| Vitesse s'ouvrante moyenne (avant 8mm) | m/s | 0.9~1.3 | |||
| Vitesse de rapprochement moyenne | m/s | 0.5~0.8 (40KA est 0.5~0.9) | |||
| Amplitude s'ouvrante de rebond de contact | Mme | ≤3 | |||
| Résistance principale de circuit | Ω |
≤50 (630A) ≤45 (1250A) ≤35 (1600~2000A) ≤25 (au-dessus de 2500A) |
|||
| Pression se fermante de contact | N | 2400±200 (25KA) | |||
| 3100±248 (31.5KA) 4250±250 (40KA) | |||||
